今天小编就带大家来共同学习如何使用AutoCAD画阴影部分?希望可以帮助到有需要的小伙伴哦，下面就是详细完整的操作步骤。

  cad阴影部分的画法：

  1、首先我们打开软件CAD，笔者以自己的CAD为例实例讲解，其他版本功能几乎无异。

  2、为了使经验更加简单易懂，笔者绘制了两个矩形框，给大家实际看看对比效果。矩形框绘法如下图。

  3、然后在下图所示区域选择填充的线宽，这需要根据国家标准选取，笔者以0.3mm为例示范。

  4、点击下图红色框框所在区域使用填充功能。

  5、可以看到菜单栏变了，填充选项全部都显示出来了。

  6、具体该怎样填充呢?首先以剖面线为例，我们选择ANSI31形状的线条，也就是我们常说的“阴影线”。选定之后点击左边的框框内部空白区域，可以看到图案已经填充上去。

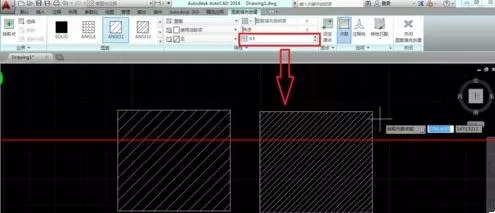

  7、有时需要根据图纸大小调整阴影线密度，怎么调整呢?在下图所示红色框框范围内修改数值，数值越小，线条越密。下图右框是数值0.5，左框是1.0，可以很显然地看出差别。

  8、画阴影线是，如果两个不同零件接触在一起，为了表示区别，需要绘制不同的阴影线，一般是绘制角度不同的线型，怎样修改角度呢?如下图，在红色框框范围内修改角度，我们修改为90度左右试试。下图右框是91度，左框是0度，可以看出阴影线方向近乎垂直。

  9、有些时候我们还需要表示零件的剖面，比如密封圈之类的零件，我们需要使用相交线来表示，怎样做呢?首先点击下图所示红色区域来调整线型，找到ANSI37线型。

  10、找到之后使用新线型填充试试看，可以看到现在变成了交叉线。

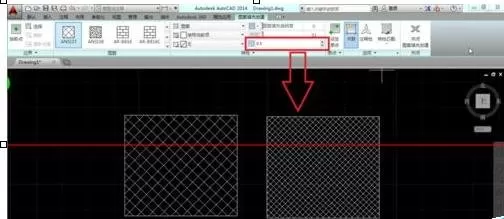

  11、也可以改变线的密度，方法同上。下图右图是密度数值是0.5，左图是1.0，可以很显然地看出差别。

  以上就是如何使用AutoCAD画阴影部分的全部内容了，大家都学会了吗?
