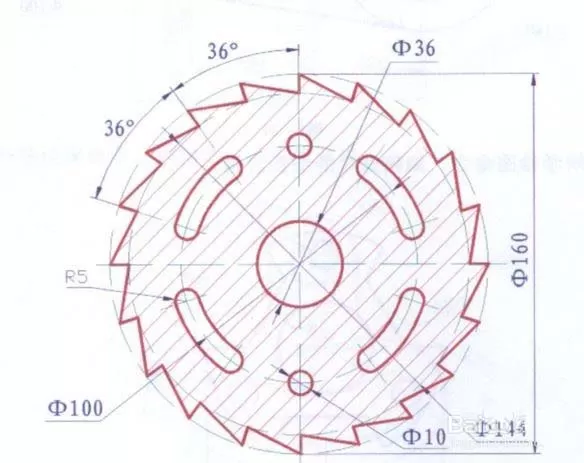

今天小编给大家讲如何在AutoCAD中画锯齿盘图纸?有需要或者有兴趣的朋友们可以看一看下文，相信对大家会有所帮助的。

  1、打开CAD进入绘图界面

  1)以任意位置先做一个十字的中心线，设置好线型，颜色

  2)以中心线的交点为圆心绘制直径160和直径144的圆(这两个圆是做辅助用的)

  3)输入直线命令(简写：L)以中心线的交点为直线的起点，做角度线(126度)，直径长度只要超过直径160的圆就可了。

  4)重重直线命令，再绘制一条角度线(162度)

  效果如图

  2、角度线绘制好之后，再利用直线命令，将BCDEF这五个点按顺序连接起来，效果如图

  3、利用陈列命令(简写：AR，用环形陈列)

  4、主轮廓完成之后，开始绘制里面的图形元素(弧形腰形孔、圆孔)

  1)利用直线命令，先绘制两条角度线，一条是126度，另一条是162度

  2)利用圆的命令，以十字中心线的交点为圆心，绘制一个直径为100的圆(做中心圆用)

  3)利用偏移命令(简写：O)，将直径100的圆内、外各偏移一次，偏移距离为5

  4)找到126度的线与直径100的圆的交点为圆心，绘制一个半径为5的圆

  5)找到162度的线与直径100的圆的交点为圆心，绘制一个半径为5的圆

  6)修剪半径为5的圆以外的部分，效果如图

  7)找到垂直中心线与直径100的圆的交点为圆心(上下各有一个点)，绘制一个直径10的圆，

  8)以十字中心线的交点为圆心，绘制一个直径为36的圆

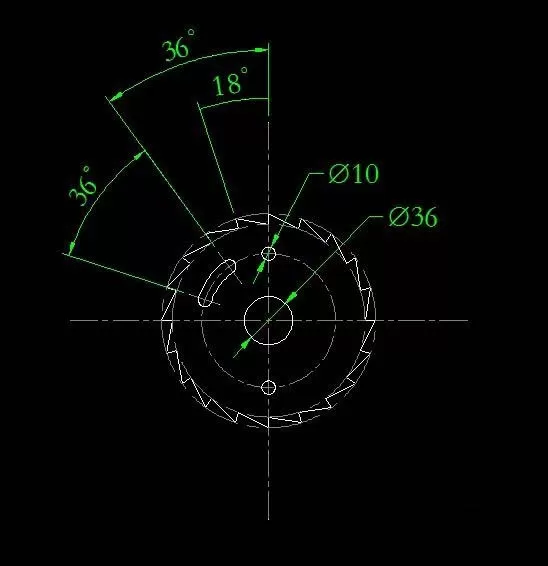

  效果如图

  5、利用镜像命令(简写：mi)

  1)将左边的弧腰形孔为镜像对象，十字中心线的垂直线为镜像点

  2)将上半部分的两个弧形腰形孔为镜像对象，十字中心线的水平线为镜像点

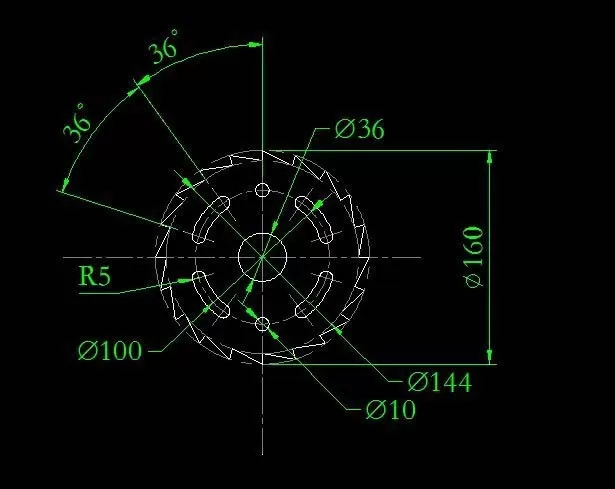

  镜像完成后，再做最后的整理和标注。效果如图

  以上就是如何在AutoCAD中画锯齿盘图纸的全部内容了，大家都学会了吗?
