cad如何裁剪光栅图片呢？接下来，就为各位同学们讲解 cad裁剪光栅图片的具体步骤。

  一、cad光栅图像插入方法

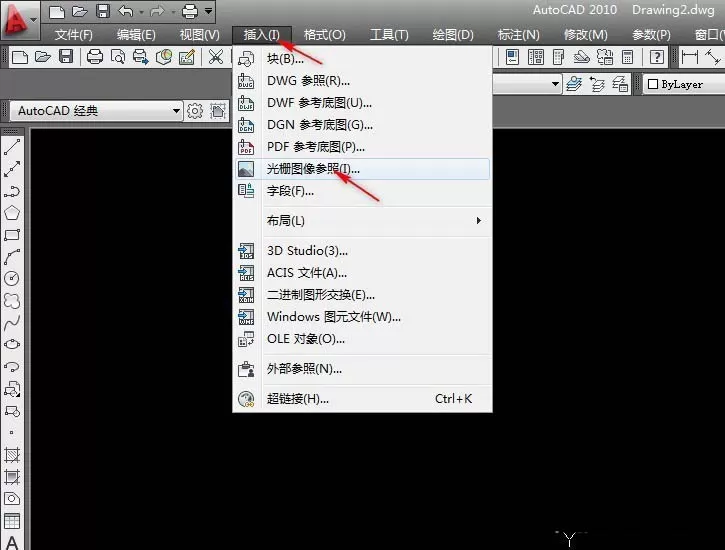

  1、首先，我们先插入一张光栅图像。打开CAD，单击菜单中的【插入】-【光栅图像参照】，找到存放图像的文件夹，单击【打开】。

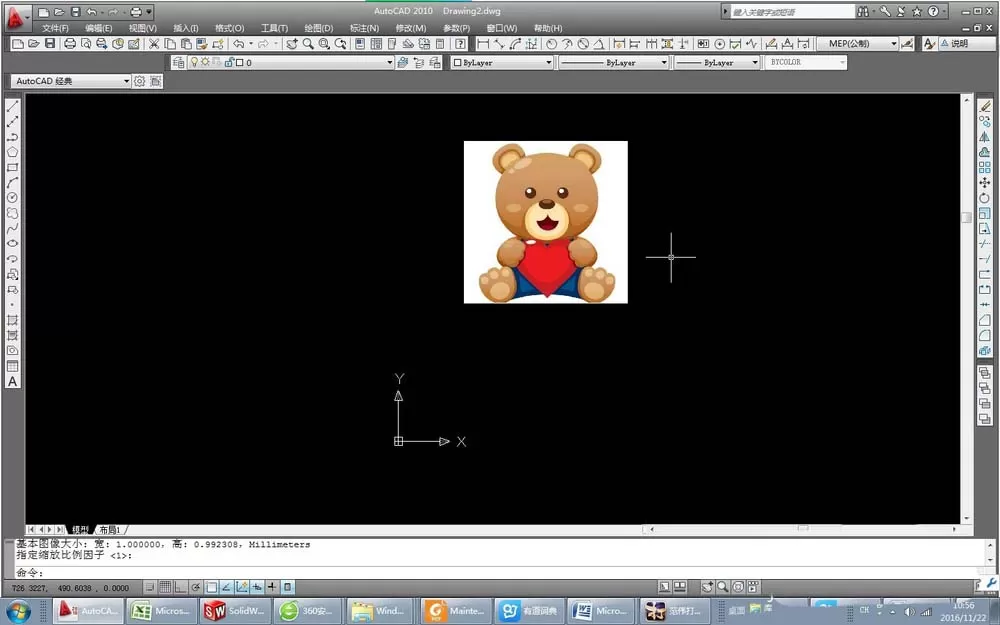

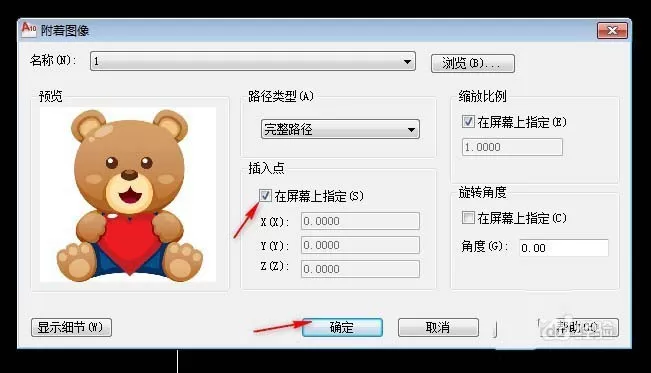

  2、在弹出的【附着图像】对话框中，单击选中【在屏幕上指定】复选框，然后根据自己的实际需要，单击屏幕上的任意位置，完成图像插入。

  二、光栅图像裁剪方法

  CAD图像裁剪不仅可以用矩形框进行裁剪，还可以创建多边形、椭圆等任意封闭区域进行裁剪，封闭线可以自相交，但裁剪效果就不保证了。矩形、不规则多边形边界可以再裁剪时再定义，建议事先就画好裁剪边界。

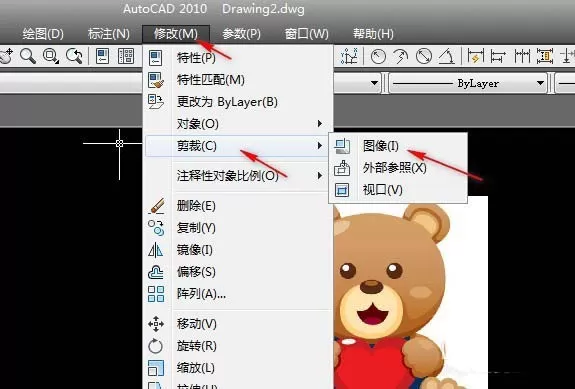

  1、在菜单栏中依次选择，【修改】-【裁剪】-【图像】，屏幕上会出现小矩形框，用这个小矩形框选中要修剪的图像。

  2、选中图像之后，在命令行会出现，然后会弹出如下提示：

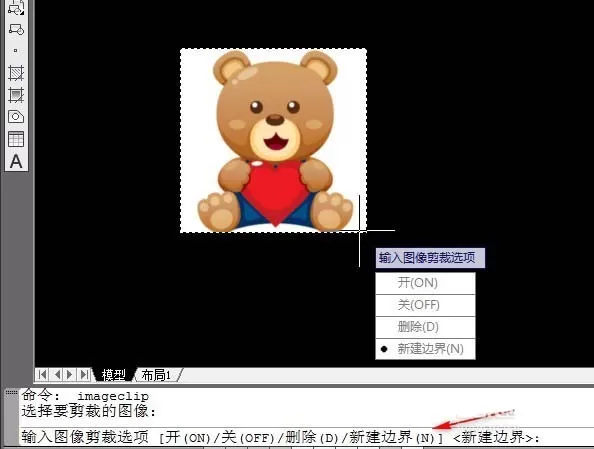

  输入图像剪裁选项 [开(ON)/关(OFF)/删除(D)/新建边界(N)] <新建边界>

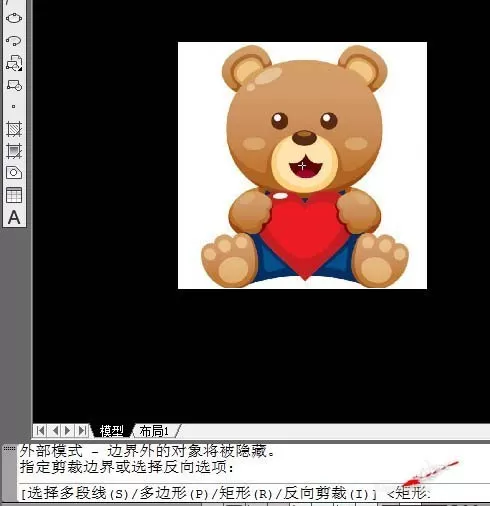

  6、在命令行中输入“n”，即选择新建边界。回车，这时命令行会出现如下提示：[选择多段线(S)/多边形(P)/矩形(R)/反向剪裁(I)] <矩形>:

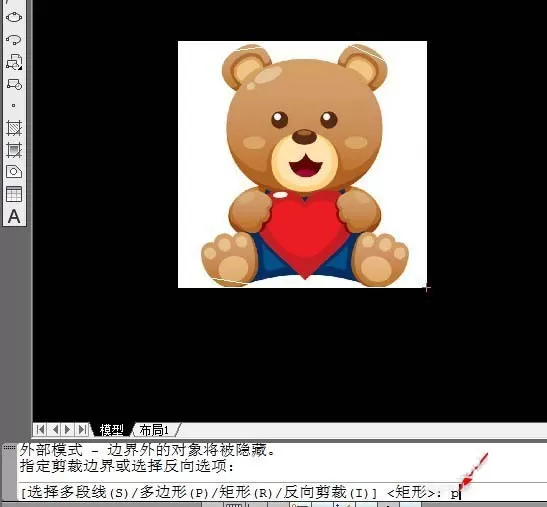

  3、这里我们举例多边形(P)说明一下：在命令行中输入“P”,单击回车。这时命令行中会提示指定第一点，我们在图上选择一个位置指定。根据提示依次操作，最后得到修剪图。

  上文就是小编讲解的cad裁剪光栅图片的详细教程，你们都学会了吗?
