大家会使用cad把块按所画线条分布吗？今天就随小编去下文看看使用cad把块按所画线条分布的详细教程吧。希望可以帮助到大家。

  一、前期准备工作

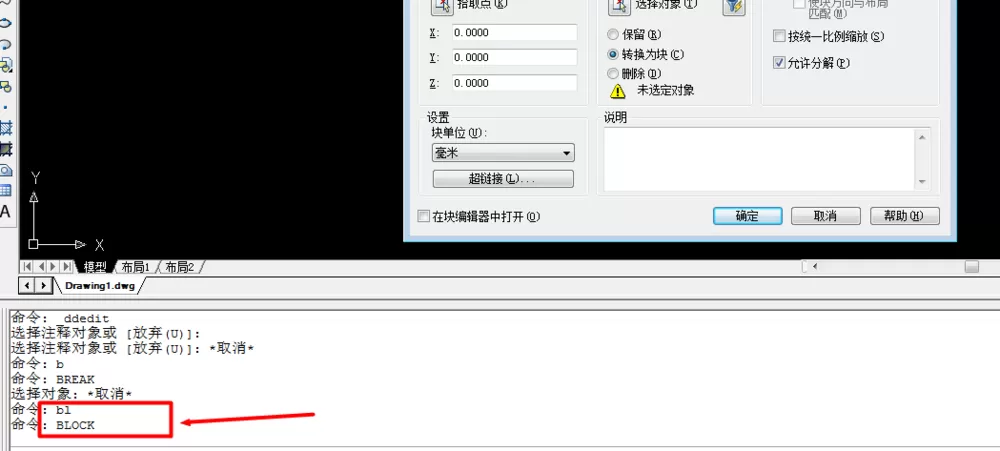

  1、在CAD里新建一个块，使用【B/BL】;

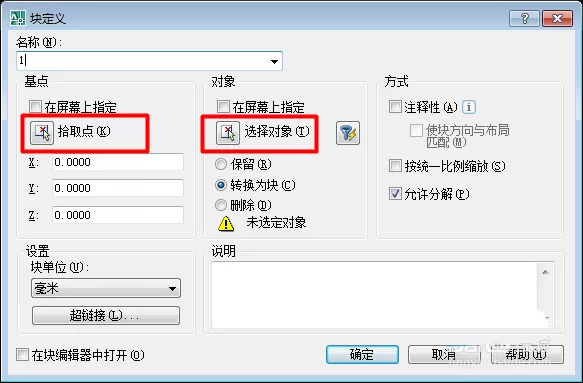

  2、设置大小，名称“1/A”这里为“1”，以及捕捉点居中;

  3、找到路径，即块要排列分布的路径线条;

  二、等距排列：

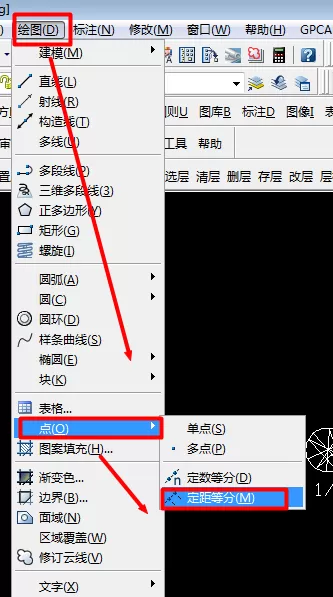

  1、在CAD绘图菜单栏里找到点;

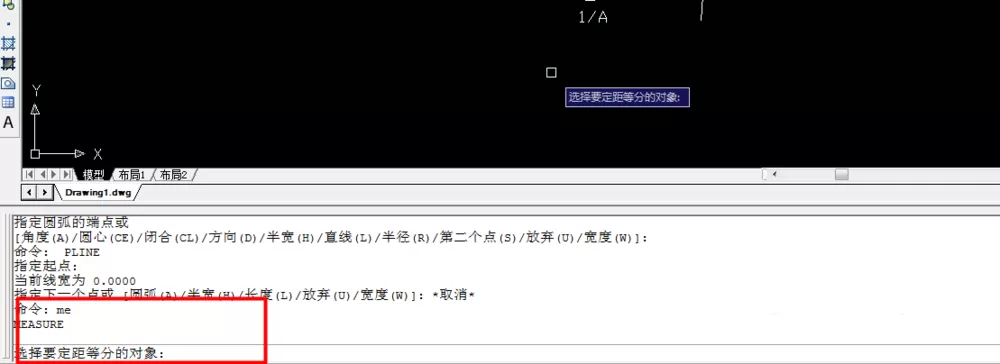

  2、点击按等距排列，或者输入【me】;

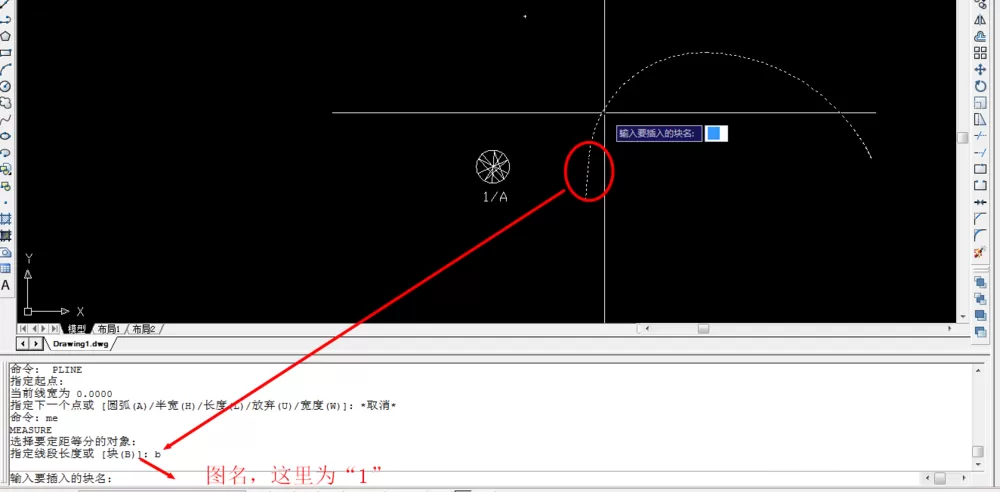

  3、点击路径线条，输入字母B，输入块的名称，这里为“1”;

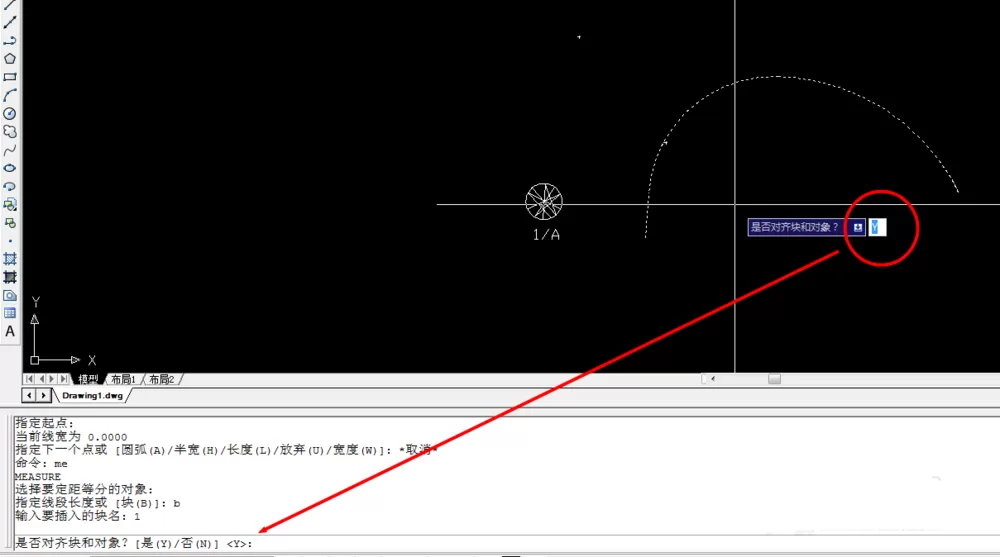

  4、设置是否对齐块和对象(按照自己的需求);

  5、输入自己需要等分的距离数值，如5米，然后摁回车键即可;

  6、结果如下：

  三、定数等分排列

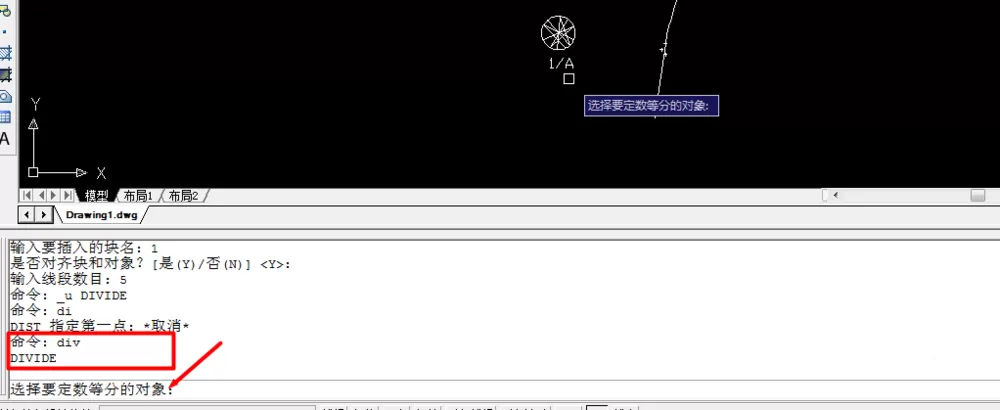

  1、步骤跟定距类似，先选择定数等分，快捷键【div】;

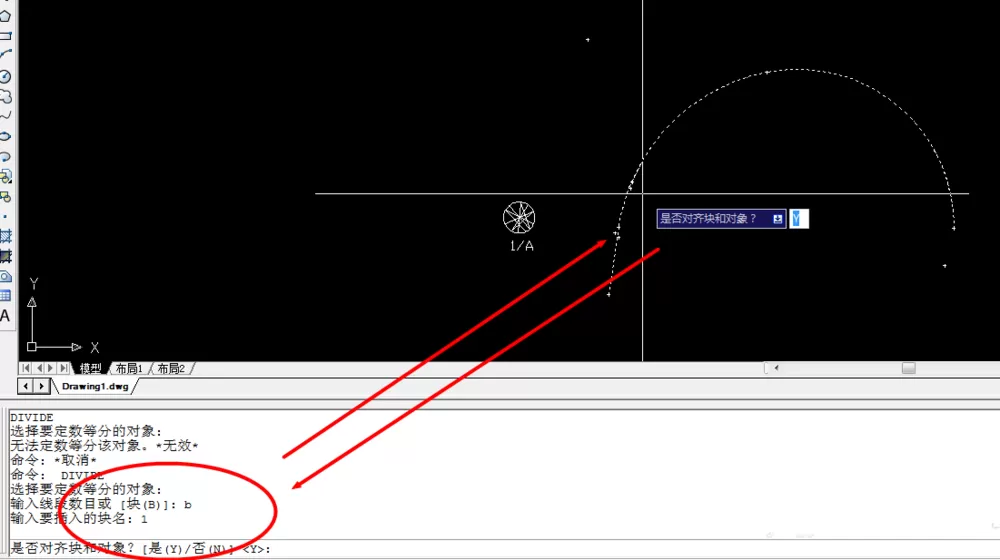

  2、点击路径线条，输入字母B，输入块的名称，设置是否对齐块和对象(按照自己的需求);

  3、输入自己需要等分的数值，如5个，然后摁回车键即可;

  上面就是小编带来的使用cad把块按所画线条分布的详细教程，你们学会了吗?
