不少朋友使用ug时会遇到些问题，例如还不会制作出铅笔模型，下面就来学习小编带来的使用ug制作出铅笔模型的教程吧，相信对大家一定会有所帮助的。

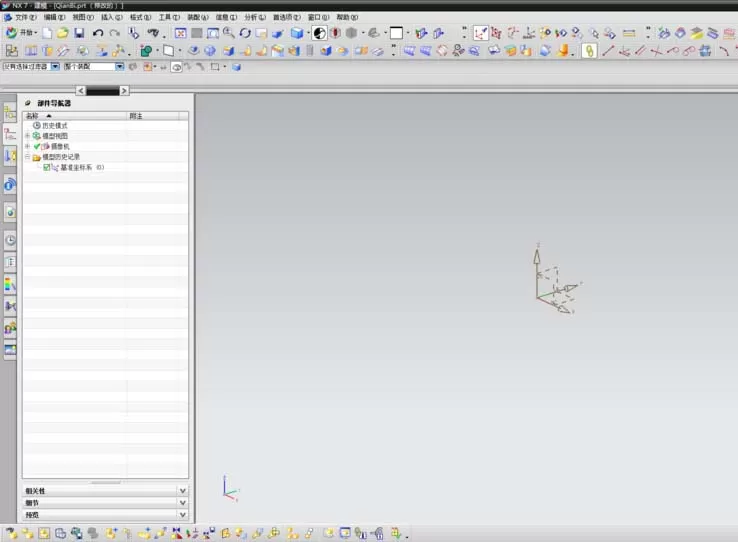

  1、首先新建一个空白文档

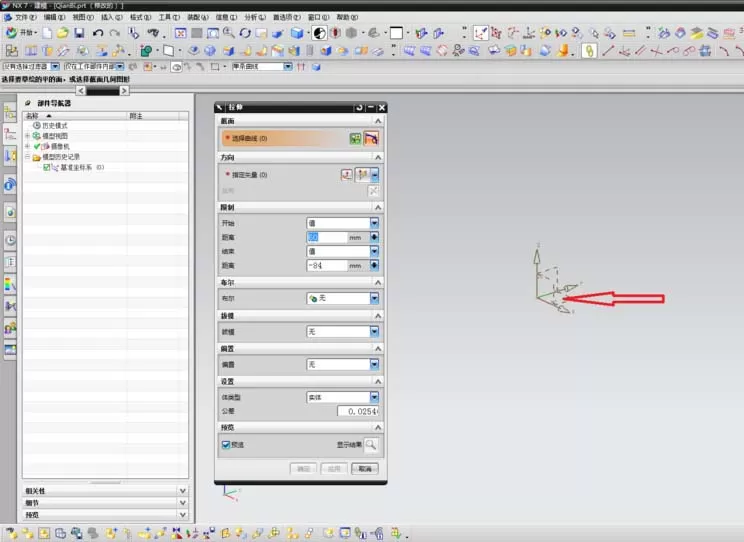

  2、单击拉伸命令，弹出拉伸对话框，选择xy平面为基准面

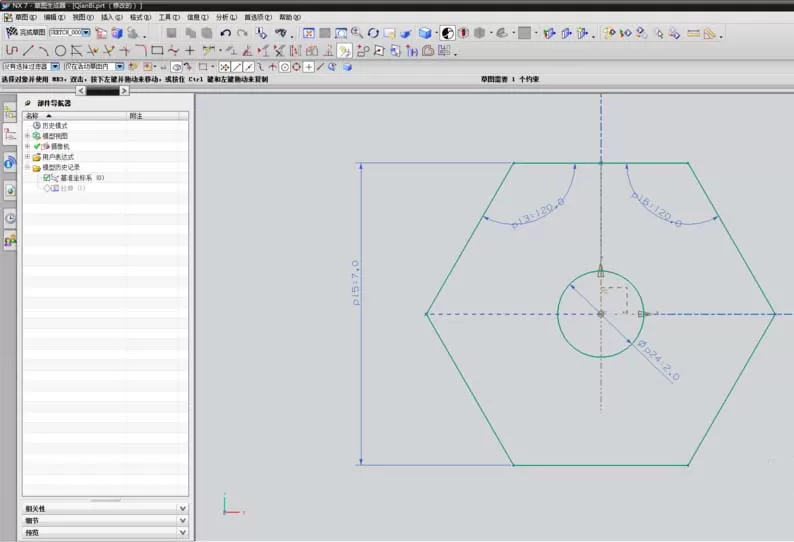

  3、进入草图，绘制多边形，约束各边等长和两个内角的角度为120度，完成草图

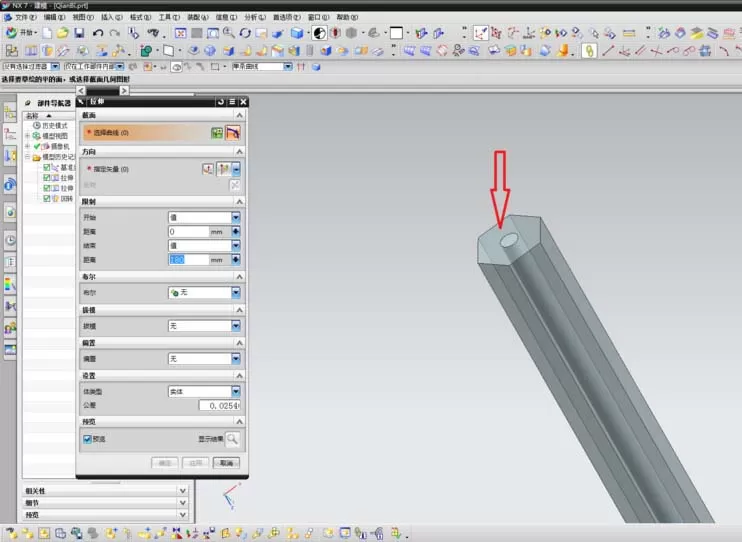

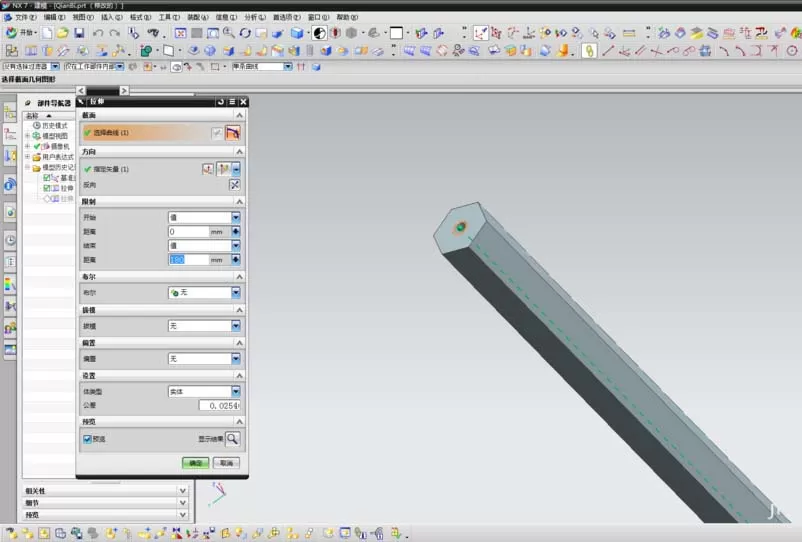

  4、绘制笔芯部分，点击拉伸命令，选中圆形边缘，拉伸对话框中输入参数值180，完成拉伸。

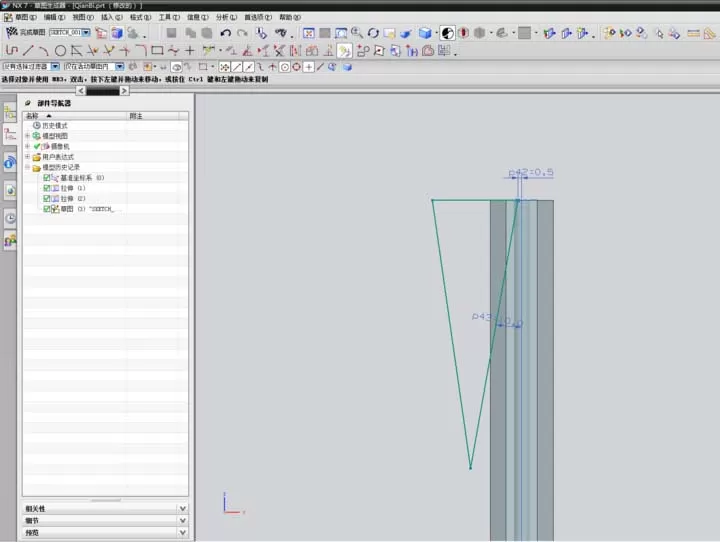

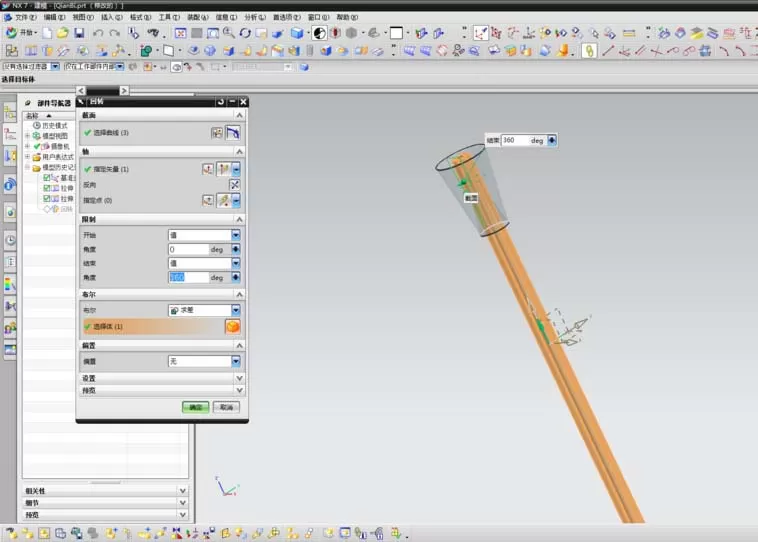

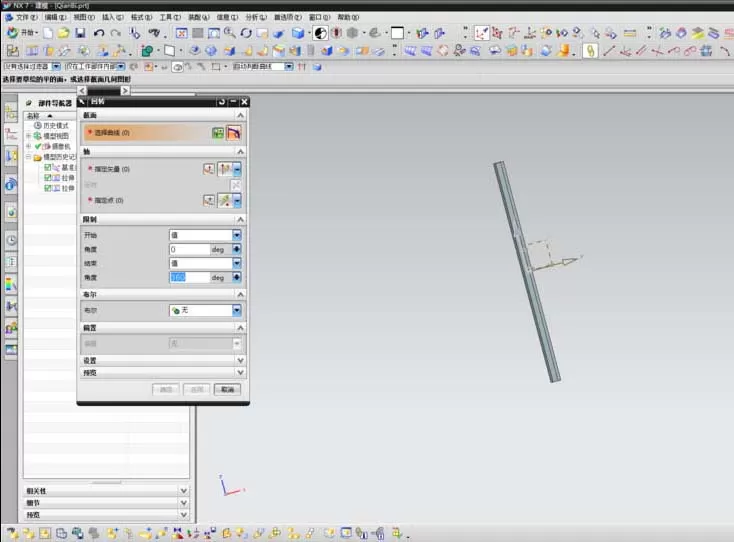

  5、新建回转命令，单击XZ平面为基准面。进入草图，完成草图，指定Z轴为选装轴，布尔运算为求差，然后单击铅笔主体，完成操作。

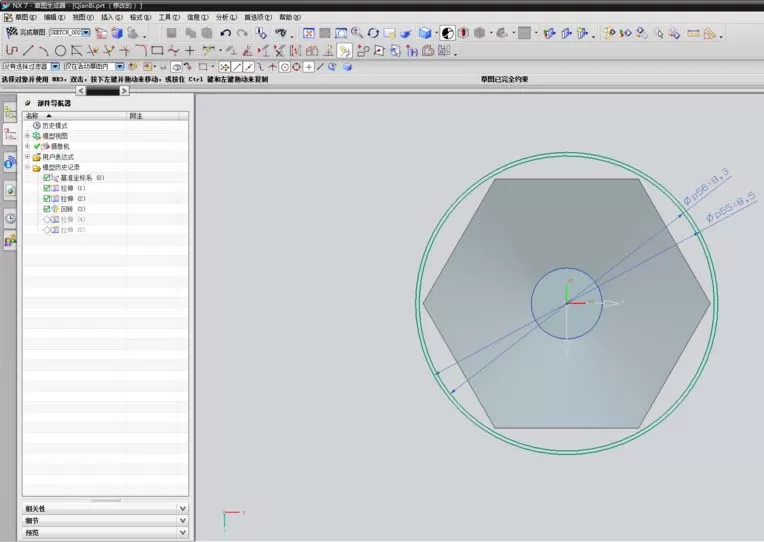

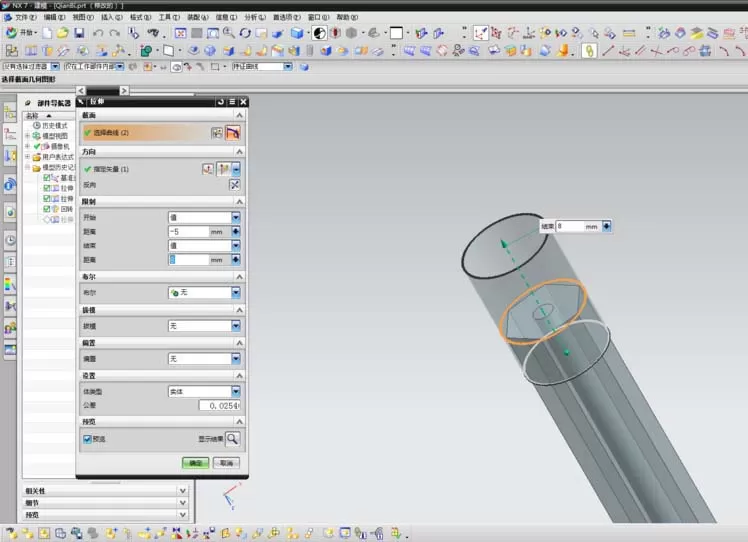

  6、单击拉伸命令，选择铅笔主体后端面为基准面，进入草图，绘制同心圆，完成草图，输入拉伸参数，完成拉伸操作。

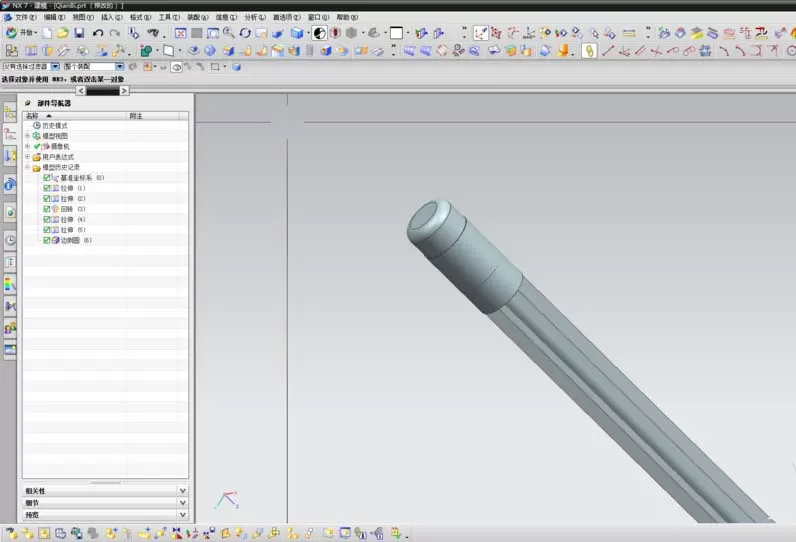

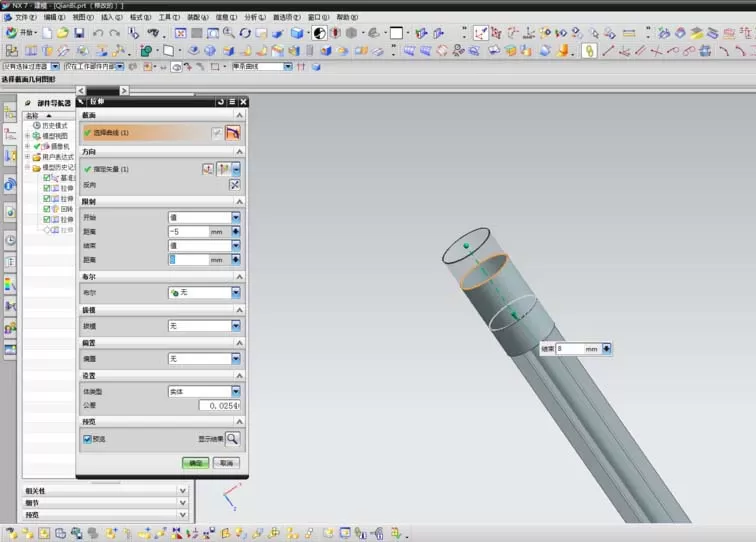

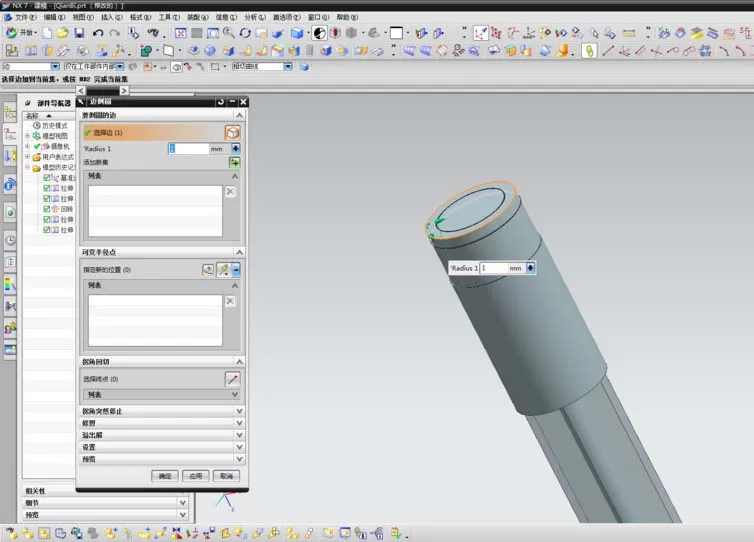

  7、单击拉伸命令，选择套圈边沿，输入参数值完成拉伸，单击边倒圆命令，选择圆柱边沿，输入参数值完成倒圆。

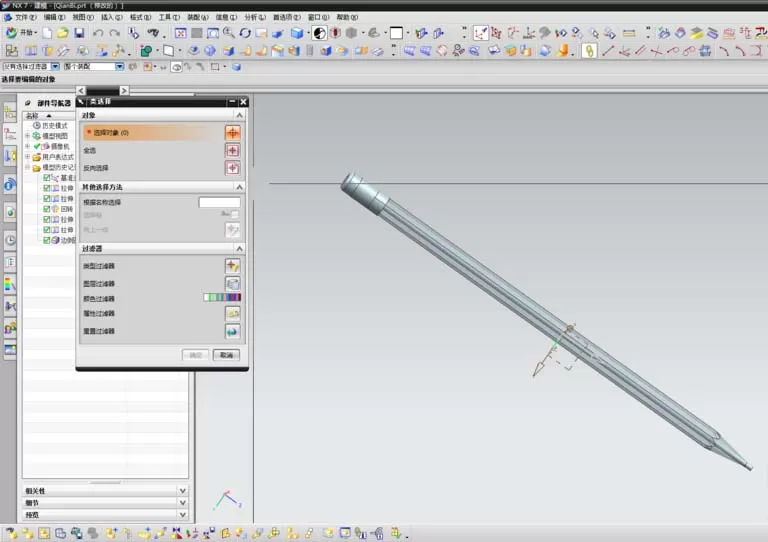

  8、按ctrl+j建打开对象编辑对话框，编辑各个部位的颜色。自此一支铅笔模型就制作好了。

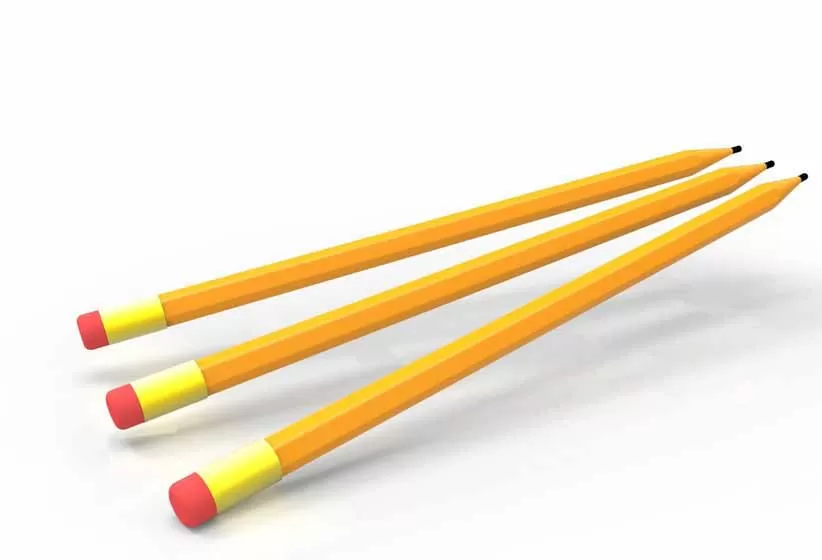

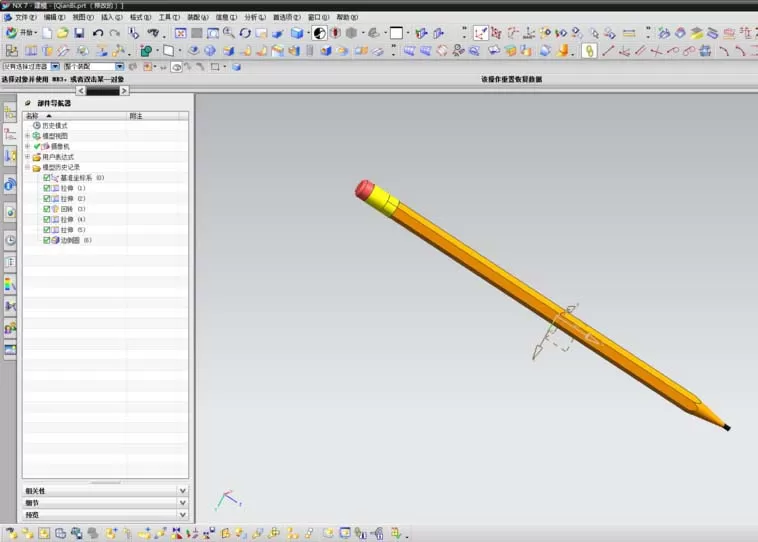

  9、附上渲染图片

  上面就是小编带来的使用ug制作出铅笔模型的操作过程，小伙伴们都学会了吗?
