      protel99SE使用3D功能的操作教程

      这样很实用的一项功能，但是在Protel99se软件安装后却没法使用，原因是这项功能没有启用，需要自己打开。怎样打开，许多介绍Protel99se的书籍中却没有介绍，下面根据我自己的使用将怎样打开启用这项功能作一介绍，在PCB工作状态下用鼠标左键点击屏幕左上角的箭头，出现一个如下图所示的下拉菜单，然后点击Customize...

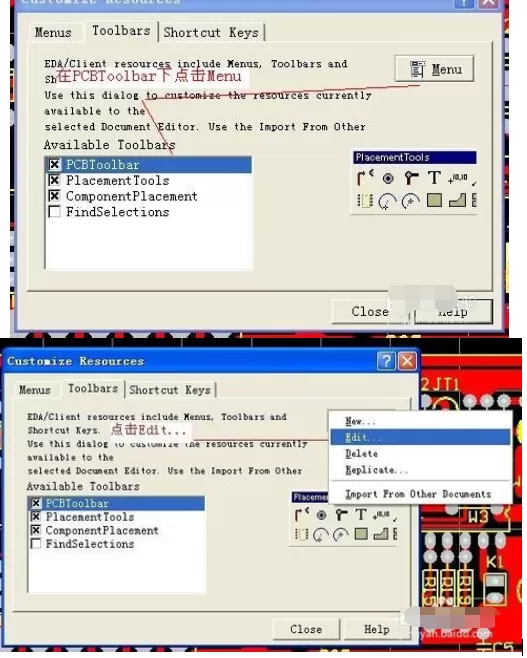

      出现下图对话框，选中PCBToolbar，然后点击Menu出现下图下拉菜单，在下拉菜单中点Edit...编辑。

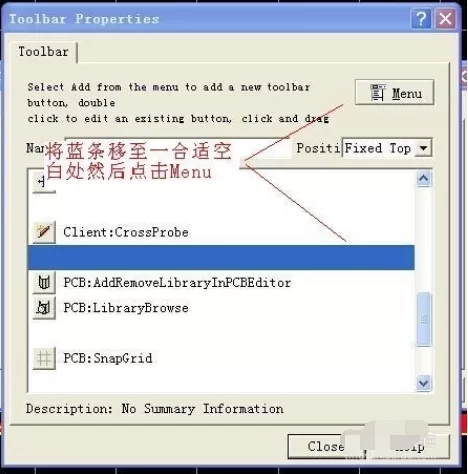

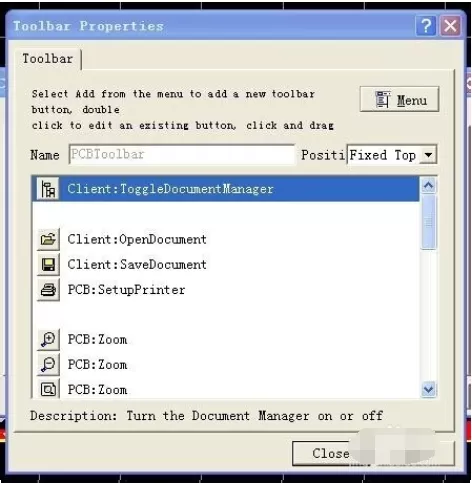

      出现下述对话框，将蓝条移至合适位置然后点击Menu。

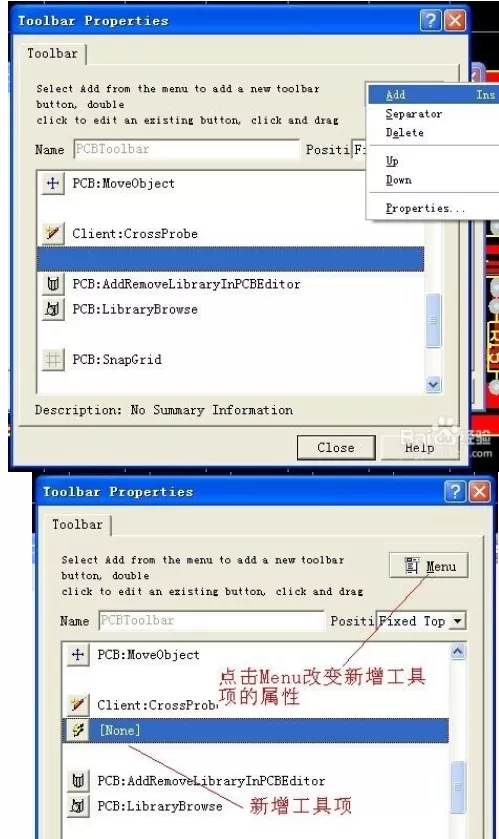

      在下拉菜单中选中Add添加项点击，在下图中出现一个新增的工具项，选中这个新增的工具项，点击Menu。

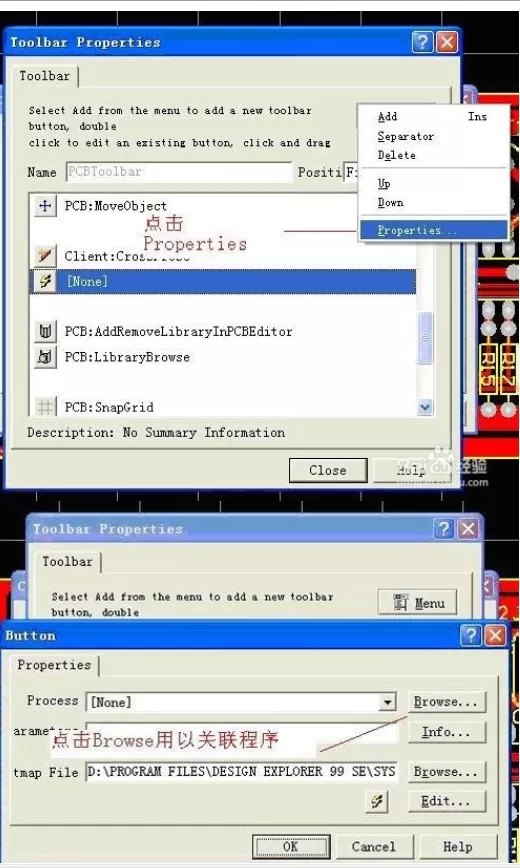

      然后点击Properties，再点击Browse。

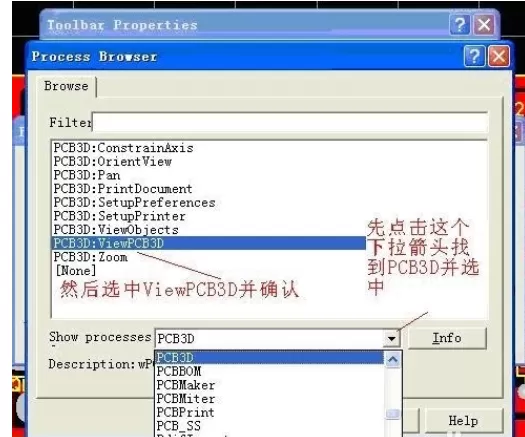

      在下图所示的对话框中找到对应的程序选中并确认。

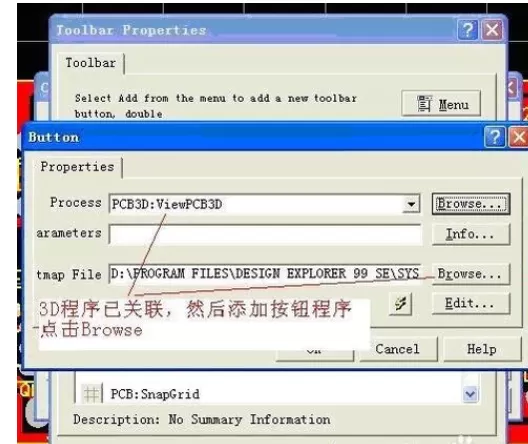

      3D程序已关联，添加按钮图标，点击Browse。

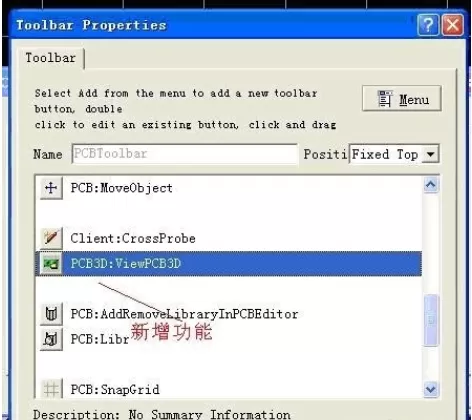

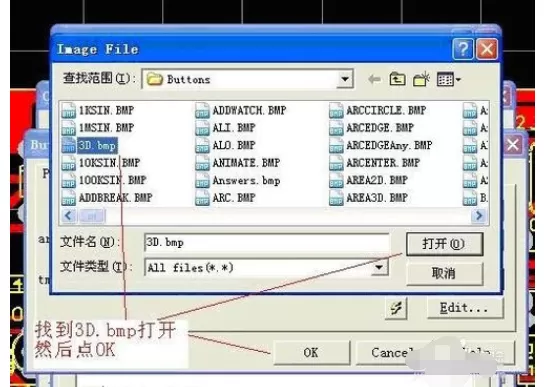

      找到3D.bmp文件并选中打开，然后点OK确认，这样在PCB的工具栏里就新增了一项3D功能，按Close退出设置。

      至此3D功能项已经打开启用，你可以在工具栏里看到一个新增的工具项，当你的PCB图设计完成后，点击这个3D按钮，PCB板的3D图形就会呈现在你面前(显示快慢与电脑的速度和内存的大小会不一样)，这对急于了解PCB板设计的如何，与实际情况有无出入会有很大帮助。
