      Matlab绘制子图subplot使用操作方法

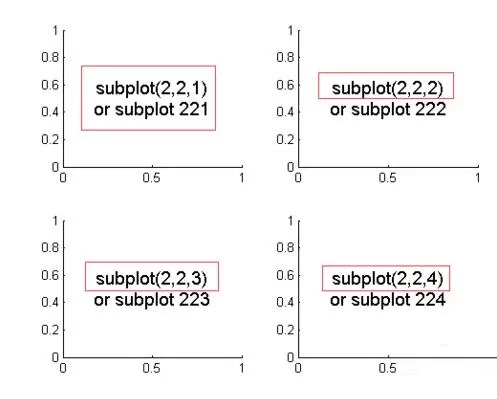

      情况1：子象限中的子图

      subplot的功能：

      子图将当前数字划分为按行编号的矩形窗格。 每个窗格都包含一个轴对象，您可以使用轴属性来操作它们。 随后的图被输出到当前窗格。

      h =subplot(m，n，p)

      m 代表行

      n 代表列

      p 代表的这个图形画在第几行、第几列。

      subplot的使用方法：

      h =subplot(m，n，p)

      将数字窗口分成m×n的网格，

      并在当前图的第p个位置创建一个轴对象，并返回轴句柄。

      坐标轴沿着图形窗口的第一行，然后是第二行等。

      例如 subplot(2,2,1)

      表示一个2行2列的画布上，你用第一行第一列画图。

      例如：复制一下程序到Matlab窗口

      figure

      t=0:0.001:1;

      y1=sin(10*t);

      y2=sin(15*t);

      y3=sin(20*t);

      y4=sin(25*t);

      subplot(2,2,1)

      plot(t,y1,'--r*','linewidth',2,'markersize',5)

      text(.5,.5,{'subplot(2,2,1)'},...

      'FontSize',14,'HorizontalAlignment','center')

      subplot(2,2,2)

      plot(t,y2,'--b*','linewidth',2,'markersize',5)

      text(.5,.5,{'subplot(2,2,2)'},...

      'FontSize',14,'HorizontalAlignment','center')

      subplot(2,2,3)

      plot(t,y2,'--b*','linewidth',2,'markersize',5)

      text(.5,.5,{'subplot(2,2,3)'},...

      'FontSize',14,'HorizontalAlignment','center')

      subplot(2,2,4)

      plot(t,y2,'--r*','linewidth',2,'markersize',5)

      text(.5,.5,{'subplot(2,2,4)'},...

      'FontSize',14,'HorizontalAlignment','center')

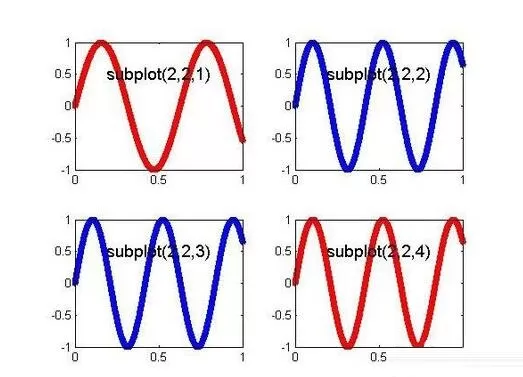

      程序编译结果如图所示

      情况2：不对称的子图

      以下组合产生子图的不对称排列。如图所示

      subplot(2,2,[1 3])

      text(.5,.5,'subplot(2,2,[1 3])',...

      'FontSize',14,'HorizontalAlignment','center')

      subplot(2,2,2)

      text(.5,.5,'subplot(2,2,2)',...

      'FontSize',14,'HorizontalAlignment','center')

      subplot(2,2,4)

      text(.5,.5,'subplot(2,2,4)',...

      'FontSize',14,'HorizontalAlignment','center')

      程序编译结果如图所示

      例如：复制一下程序到Matlab窗口

      figure

      t=0:0.001:1;

      y1=sin(10*t);

      y2=sin(15*t);

      y3=sin(20*t);

      y4=sin(25*t);

      subplot(2,2,[1 3])

      plot(t,y1,'--r*','linewidth',2,'markersize',5)

      subplot(2,2,2)

      plot(t,y2,'--b*','linewidth',2,'markersize',5)

      subplot(2,2,4)

      plot(t,y2,'--r*','linewidth',2,'markersize',5)

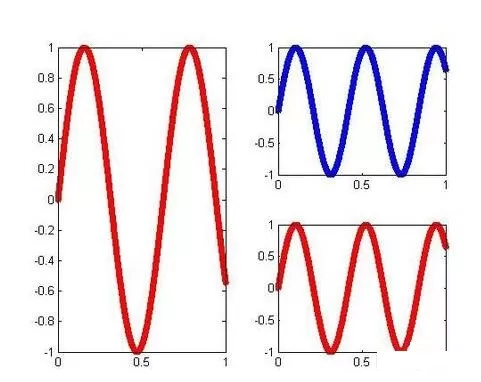

      程序编译结果如图所示

      以下组合产生子图的不对称排列。如图所示

      subplot(2,2,1:2)

      text(.5,.5,'subplot(2,2,1:2)',...

      'FontSize',14,'HorizontalAlignment','center')

      subplot(2,2,3)

      text(.5,.5,'subplot(2,2,3)',...

      'FontSize',14,'HorizontalAlignment','center')

      subplot(2,2,4)

      text(.5,.5,'subplot(2,2,4)',...

      'FontSize',14,'HorizontalAlignment','center')

      程序编译结果如图所示

      例如：复制一下程序到matlab窗口

      figure

      t=0:0.001:1;

      y1=sin(10*t);

      y2=sin(15*t);

      y3=sin(20*t);

      y4=sin(25*t);

      subplot(2,2,[1 2])

      plot(t,y1,'--r*','linewidth',2,'markersize',5)

      subplot(2,2,3)

      plot(t,y2,'--b*','linewidth',2,'markersize',5)

      subplot(2,2,4)

      plot(t,y2,'--r*','linewidth',2,'markersize',5)

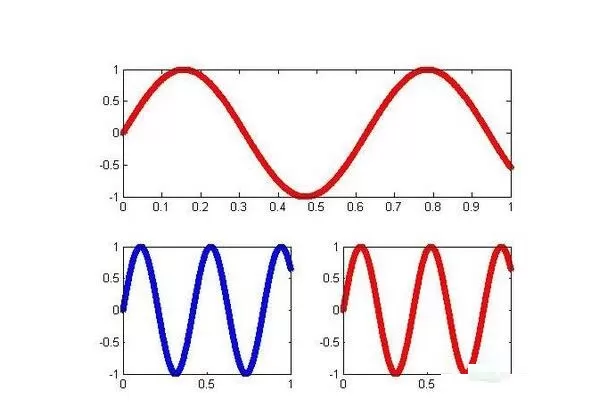

      程序编译结果如图所示

      上面就是小编为大家讲解的Matlab绘制子图subplot使用操作内容，一起来学习学习吧。相信是可以帮助到一些新用户的。
