AutoCAD2018设置图形界限的操作流程

作者:思君发布时间:

      亲们想知道AutoCAD2018怎样设置图形界限的操作吗?下面就是小编整理的AutoCAD2018设置图形界限的操作流程,赶紧来看看吧,希望能帮助到大家哦!

      AutoCAD2018设置图形界限的操作流程

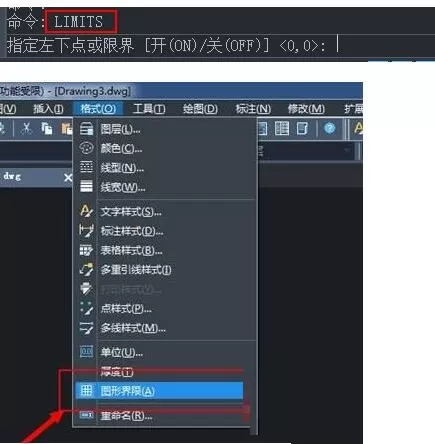

      1、打开AutoCAD2018,输入limits的命令,再点击格式——图形界限,

      2、这时命令栏里会出现重新设置模型空间界限的说明,在下面的原坐标为(0.000,0.000)。看到这直接按回车键就好。

      3、按了回车键后,这时命令栏里出现指定左下角点(0.000,0.000),指定右上角点(420.0000,297.0000)。小编打算设成A3纸的大小,就在命令栏里输入(297,420)数字。

      4、输入A3纸的尺寸(297,420)数字后,再按回车键。在命令栏里的命令处输入英文字母z后再按回车键。

      5、再在下面的命令栏处输入英文字母a,意思指全部。再按Enter回车键。

      6、这时命令栏里会出现正在重生成模型7个字,说明A3纸大小的图形界限设置完成。

      上文就讲解了AutoCAD2018设置图形界限的操作流程,希望有需要的朋友都来学习哦。
