今天小编讲解了Catia怎样修剪部分曲面操作步骤，下文就是关于Catia修剪部分曲面的操作教程，一起来学习吧!

      Catia修剪部分曲面的详细步骤

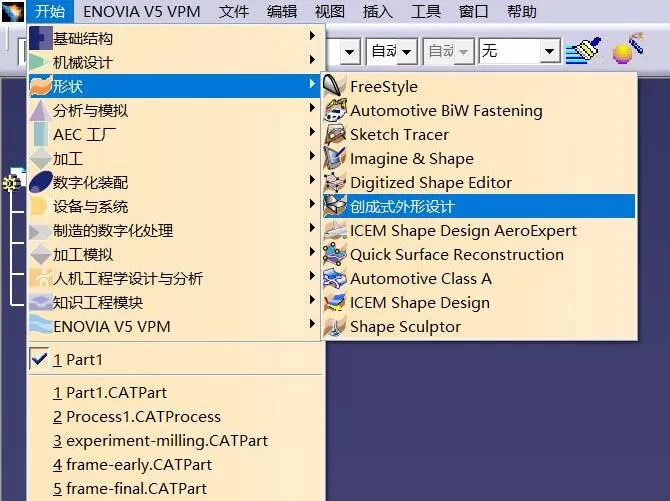

      1、进入创成式外形设计模块

      2、选择好要绘图的平面，进入草图编辑器界面;

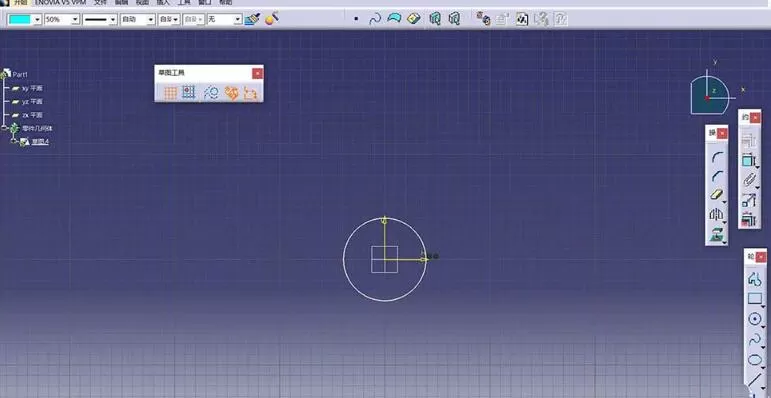

      3、按照设计需求画好轮廓(本次演示为圆管);

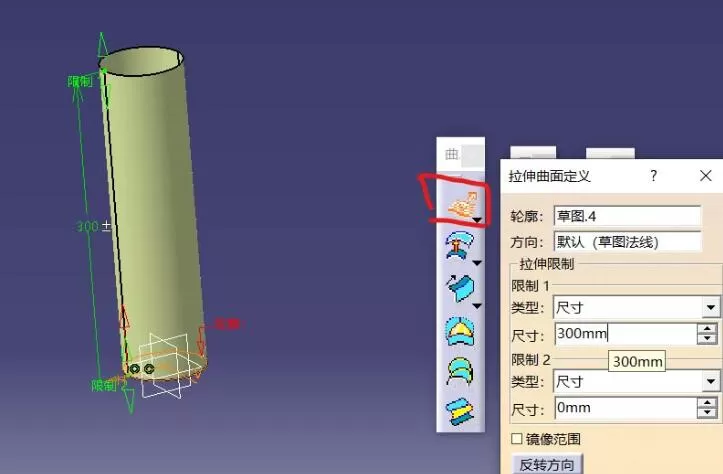

      4、使用“拉伸”指令将轮廓草图拉伸生成圆管;

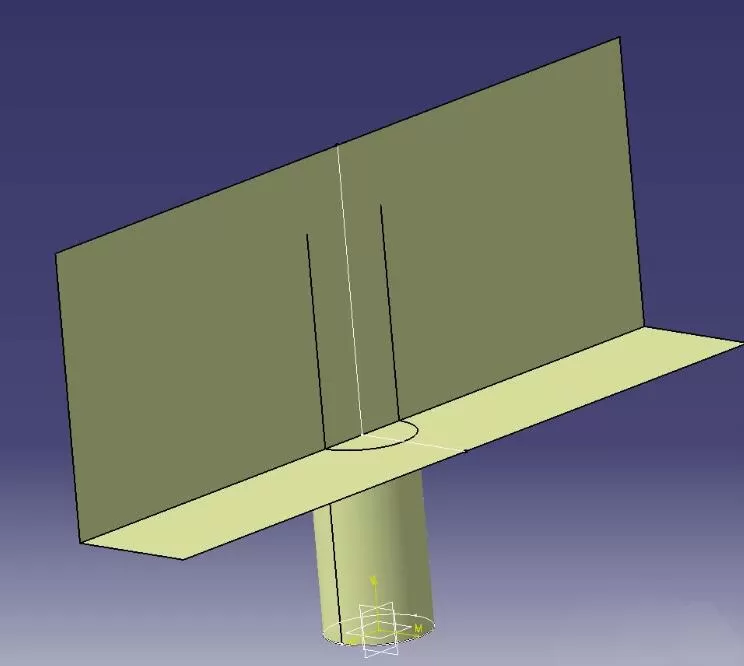

      5、再次进入草图编辑器界面，画好“分割元素”的轮廓(待会用来分割圆管)，并使用“拉伸”指令生成分割面;

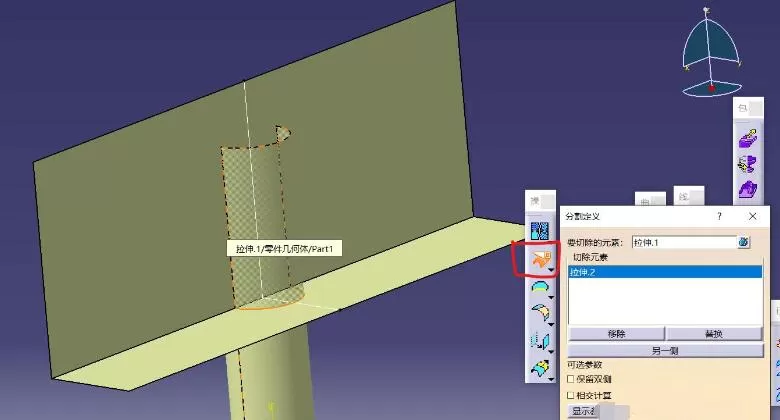

      6、使用”分割“指令进行分割修剪;”要切除的元素“选择圆管、“切除元素”选择L形折面、点击“预留”会发现有一部分变虚了，那就是去除的部分;

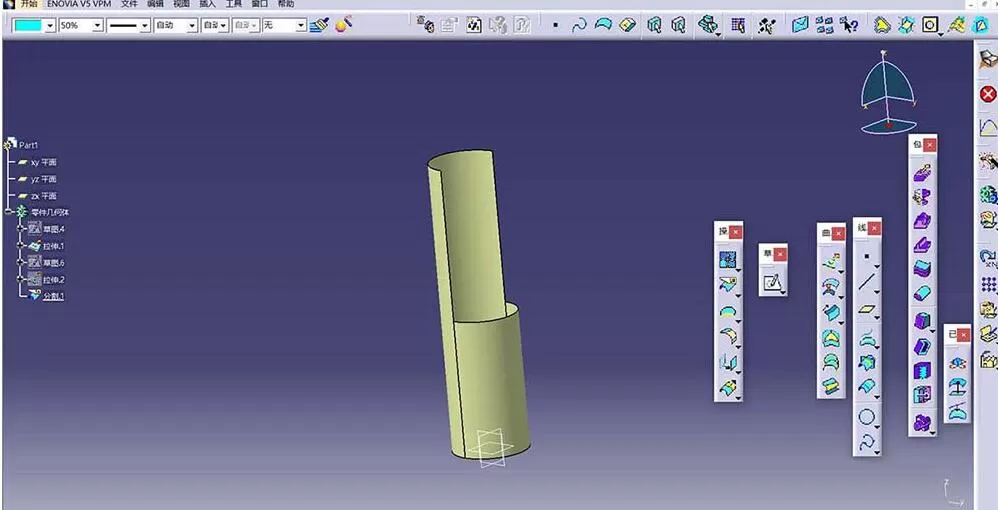

      7、点击“确定”，并将多余图形隐藏即可。

      上文就讲解了Catia修剪部分曲面的详细步骤，希望有需要的朋友都来学习哦。
