今天小编讲解了AutoCAD2017如何绘制三维图操作步骤，下文就是关于AutoCAD2017绘制三维图的详细步骤，一起来学习吧!

      AutoCAD2017绘制三维图的详细步骤

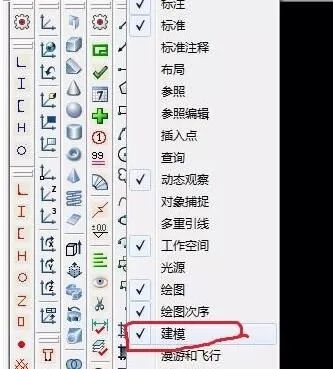

      1、鼠标放在工具栏上点击鼠标右键，调出建模工具栏，在前面打勾，就能调出工具栏。

      2、做个简单例子，做一个圆柱的三维图。先画圆柱剖面的尺寸，例如圆直径500，然后选择面域，点击图形，回车或鼠标右键确定。

      3、选择三维建模工具栏中的拉伸，选中图中的面域，回车或鼠标右键。然后提示你输入拉伸高度。例如，输入500。回车或鼠标右键确认。

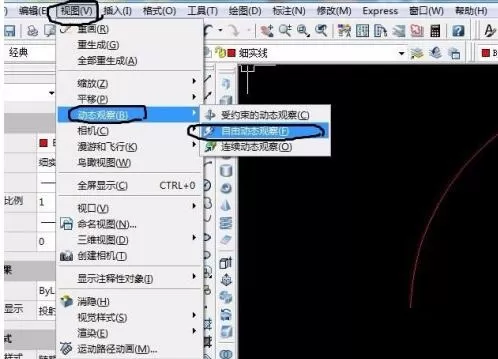

      4、选择视图中，动态观察。选受约束的动态观察，然后点击模型，旋转模型。这个时候就能看到，立体图形已经出现。

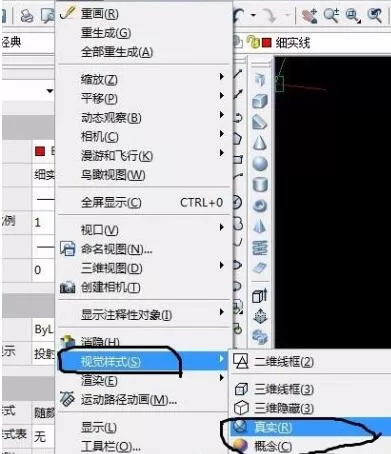

      5、选择视图中，视觉样式。选择真实或者概念，对立体模型进行渲染。此时就会看到一个，渲染后的立体模型出现。圆柱建模完成。

      以上这里为各位分享了AutoCAD2017绘制三维图的详细步骤。有需要的朋友赶快来看看本篇文章吧。
