我们在使用cad的时候，想要在其中填充阴影，你们晓得填充的方法吗?下文就为你们呈现了cad填充阴影的具体操作方法。 

  

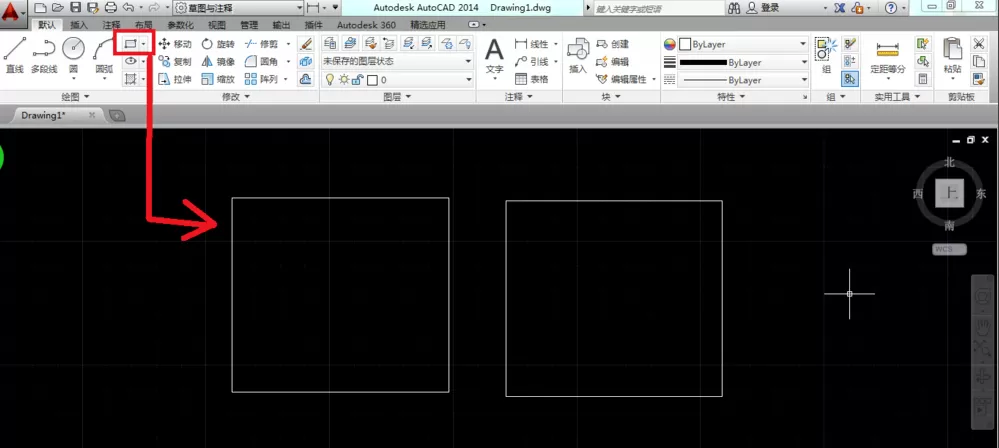

 1、为了使经验更加简单易懂，笔者绘制了两个矩形框，给大家实际看看对比效果。矩形框绘法如下图。 

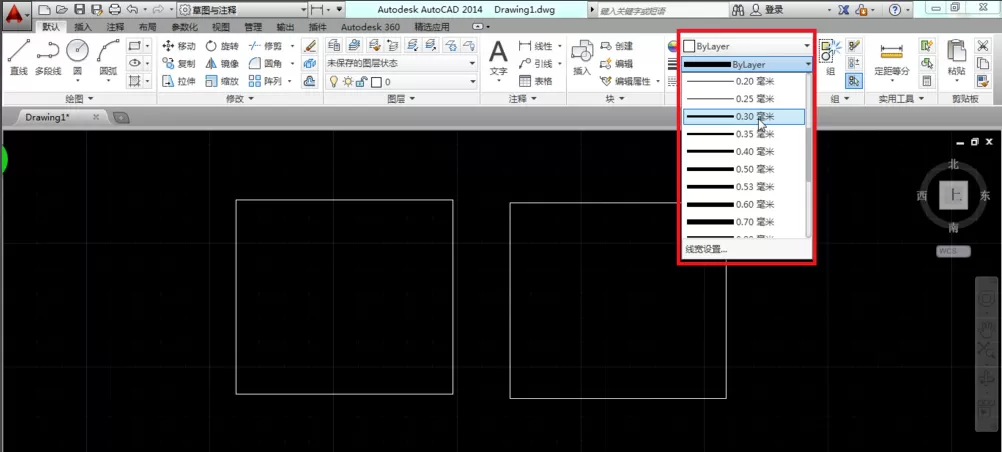

 2、然后在下图所示区域选择填充的线宽，这需要根据国家标准选取，笔者以0.3mm为例示范。 

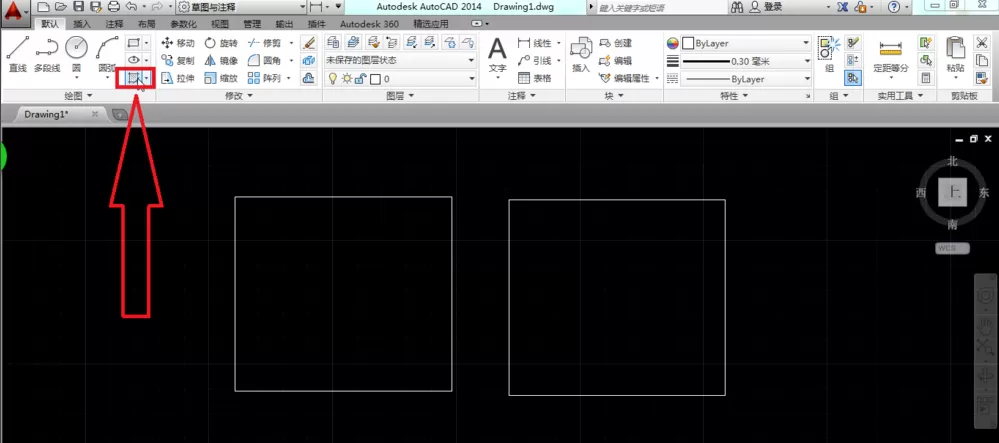

 3、点击下图红色框框所在区域使用填充功能。 

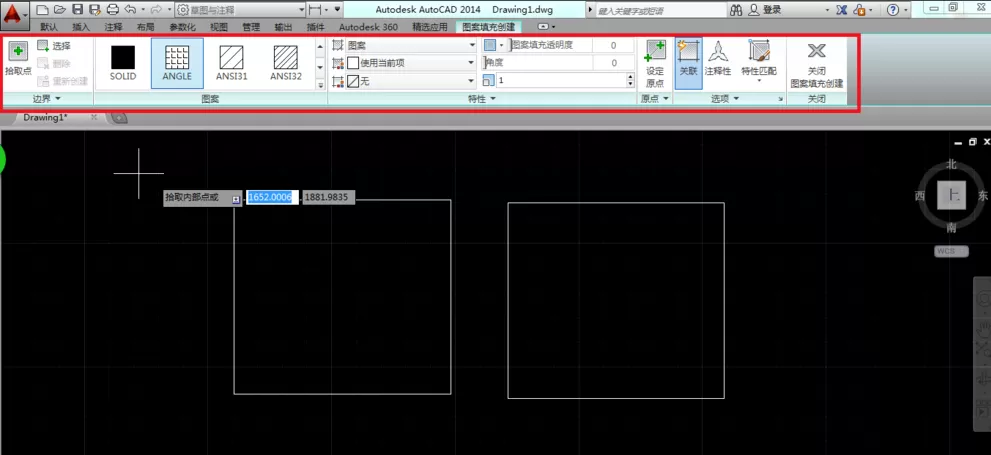

 4、可以看到菜单栏变了，填充选项全部都显示出来了。 

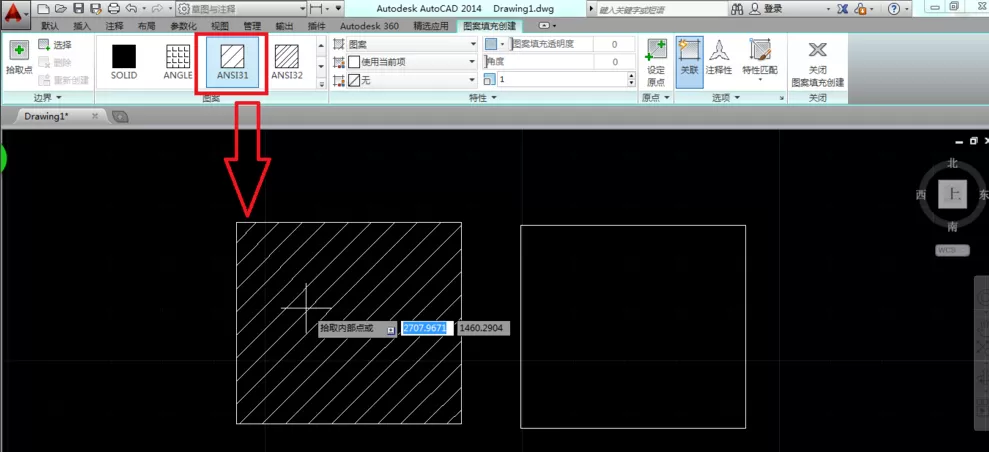

 5、具体该怎样填充呢?首先以剖面线为例，我们选择ANSI31形状的线条，也就是我们常说的“阴影线”。选定之后点击左边的框框内部空白区域，可以看到图案已经填充上去。 

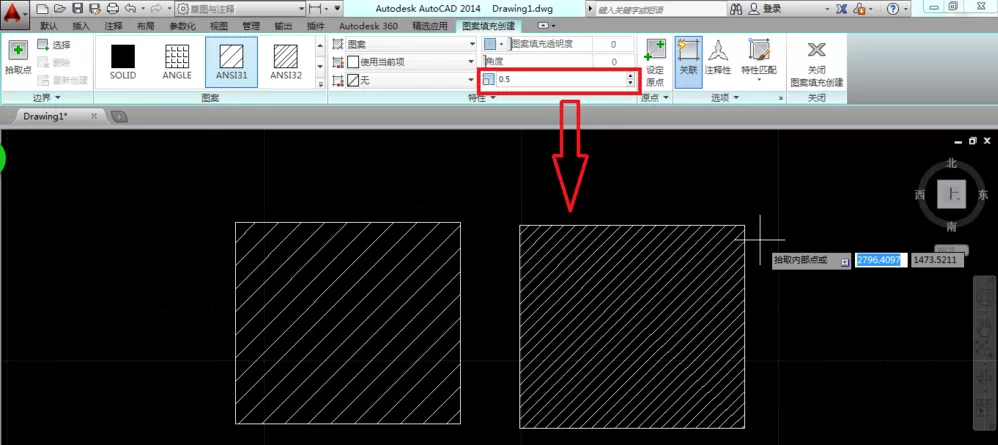

 6、有时需要根据图纸大小调整阴影线密度，怎么调整呢?在下图所示红色框框范围内修改数值，数值越小，线条越密。下图右框是数值0.5，左框是1.0，可以很显然地看出差别。 

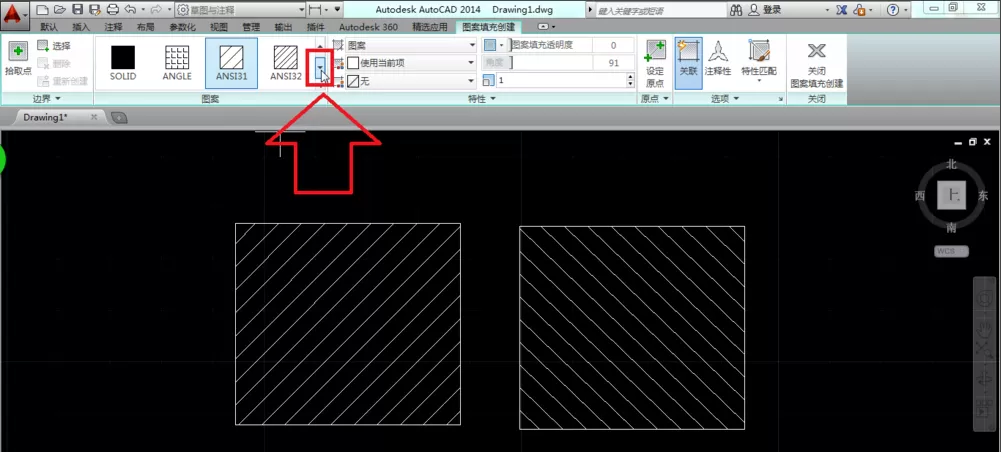

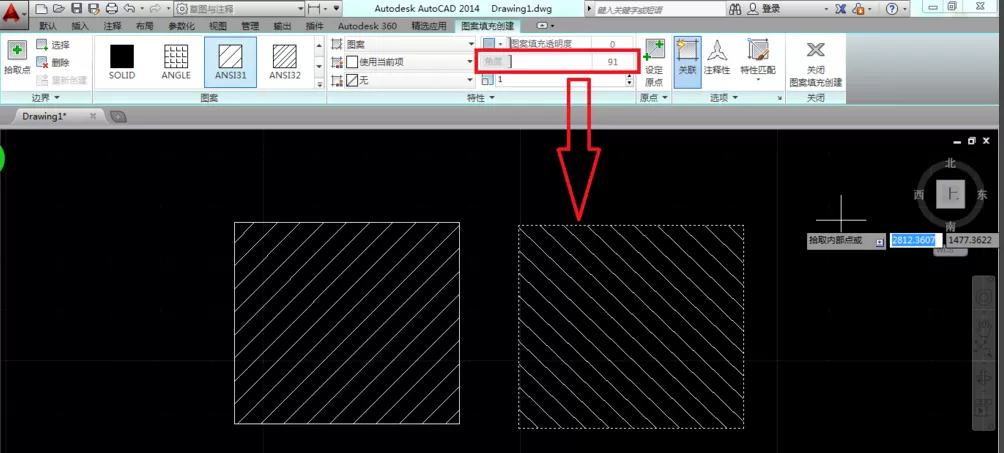

 7、画阴影线是，如果两个不同零件接触在一起，为了表示区别，需要绘制不同的阴影线，一般是绘制角度不同的线型，怎样修改角度呢?如下图，在红色框框范围内修改角度，我们修改为90度左右试试。图右框是91度，左框是0度，可以看出阴影线方向近乎垂直。 

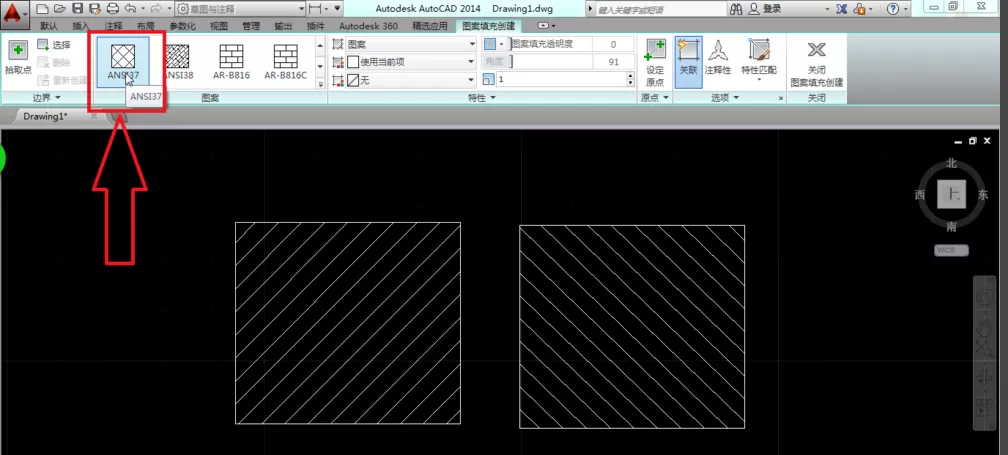

 8、有些时候我们还需要表示零件的剖面，比如密封圈之类的零件，我们需要使用相交线来表示，怎样做呢?首先点击下图所示红色区域来调整线型，找到ANSI37线型。 

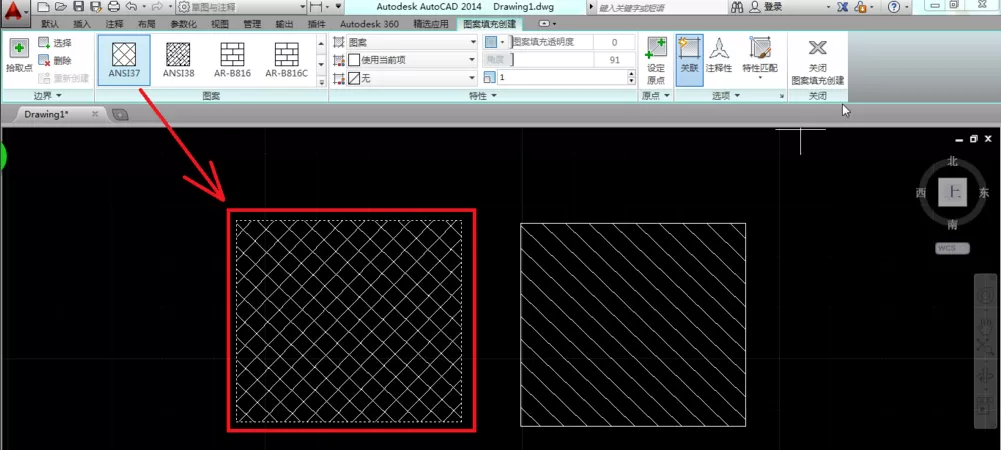

 9、找到之后使用新线型填充试试看，可以看到现在变成了交叉线。 

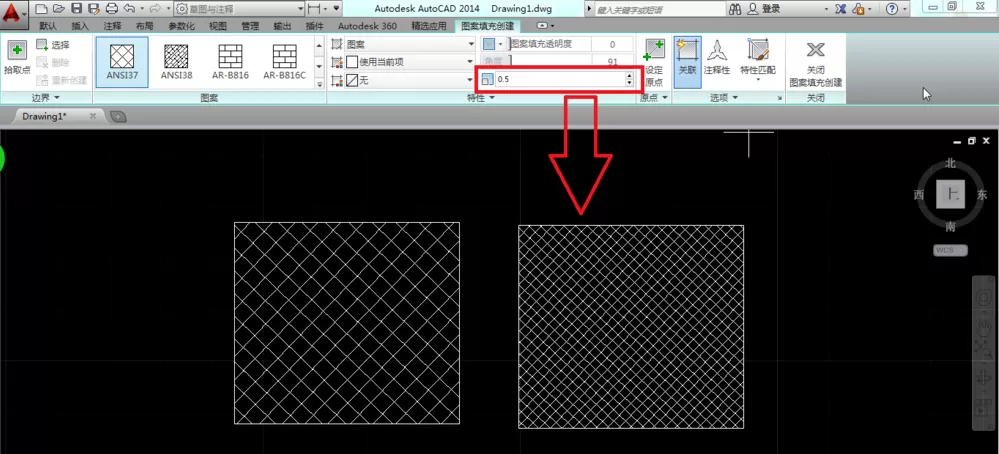

 10、当然也可以改变线的密度，方法同上。下图右图是密度数值是0.5，左图是1.0，可以很显然地看出差别。 

 根据上文为你们讲解的cad填充阴影的具体操作方法，你们是不是都学会了呀!
