CAD圆弧应用场景

在CAD绘图中，当需要绘制带曲线轮廓的图形时通常会用到圆弧工具。比如建筑设计里的拱形门窗、机械零件的圆角结构、园林景观中的弧形步道等，这些场景都需要通过圆弧来呈现平滑的曲线造型。此外，绘制圆形符号、拼接创意图形时也常用到圆弧，它能精准控制曲线参数，让图纸既符合设计规范又更美观专业。

浩辰CAD看图王PC版圆弧绘制操作指南

提示：当前教程所对应的浩辰CAD看图王PC端版本为2025最新版V9.2.0。

1.三点

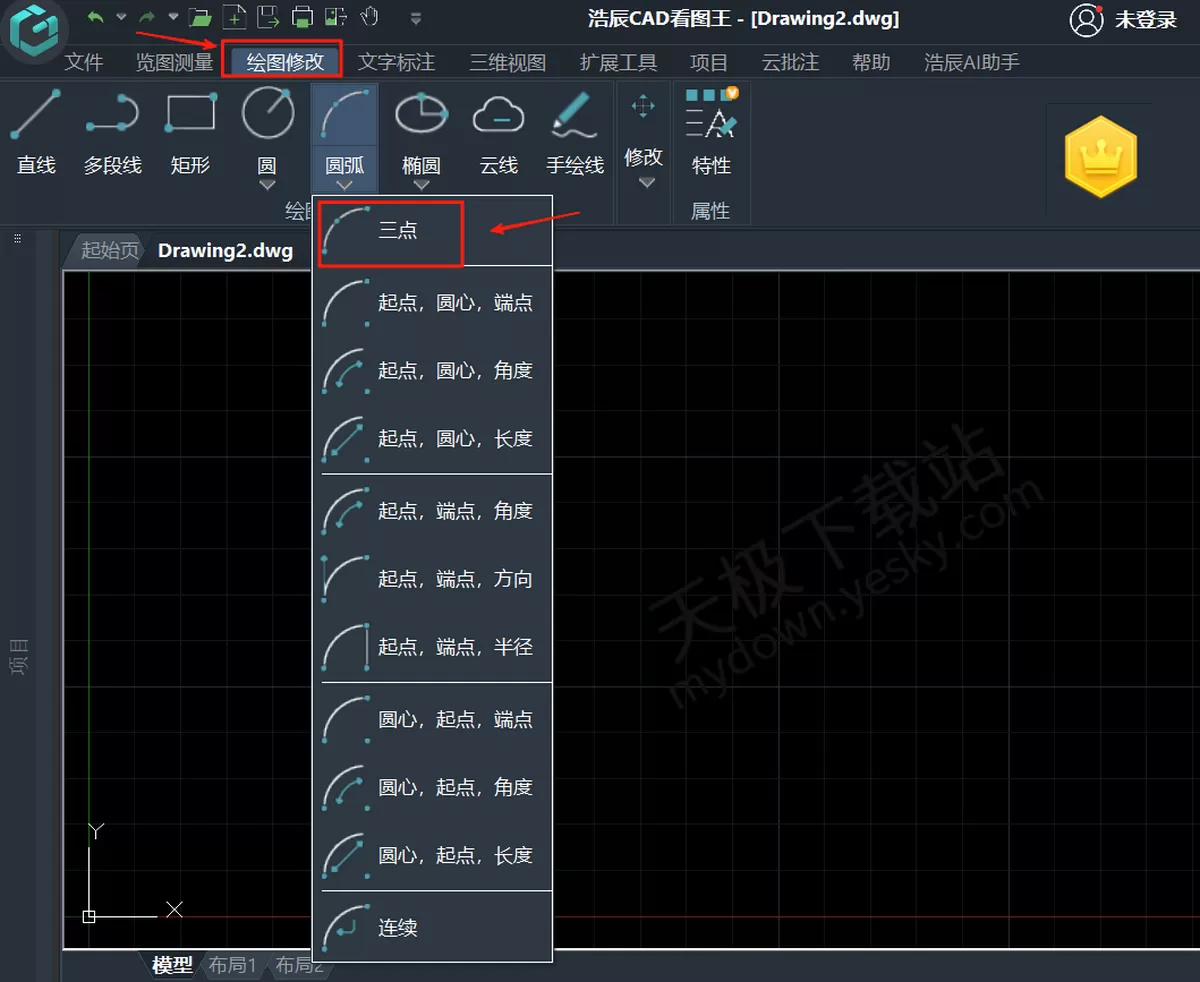

●首先点击首页上方【绘图修改】，找到【圆弧】，选择【三点】。

●指定圆弧的起点，然后选择第二个点，最后确定第三个点。

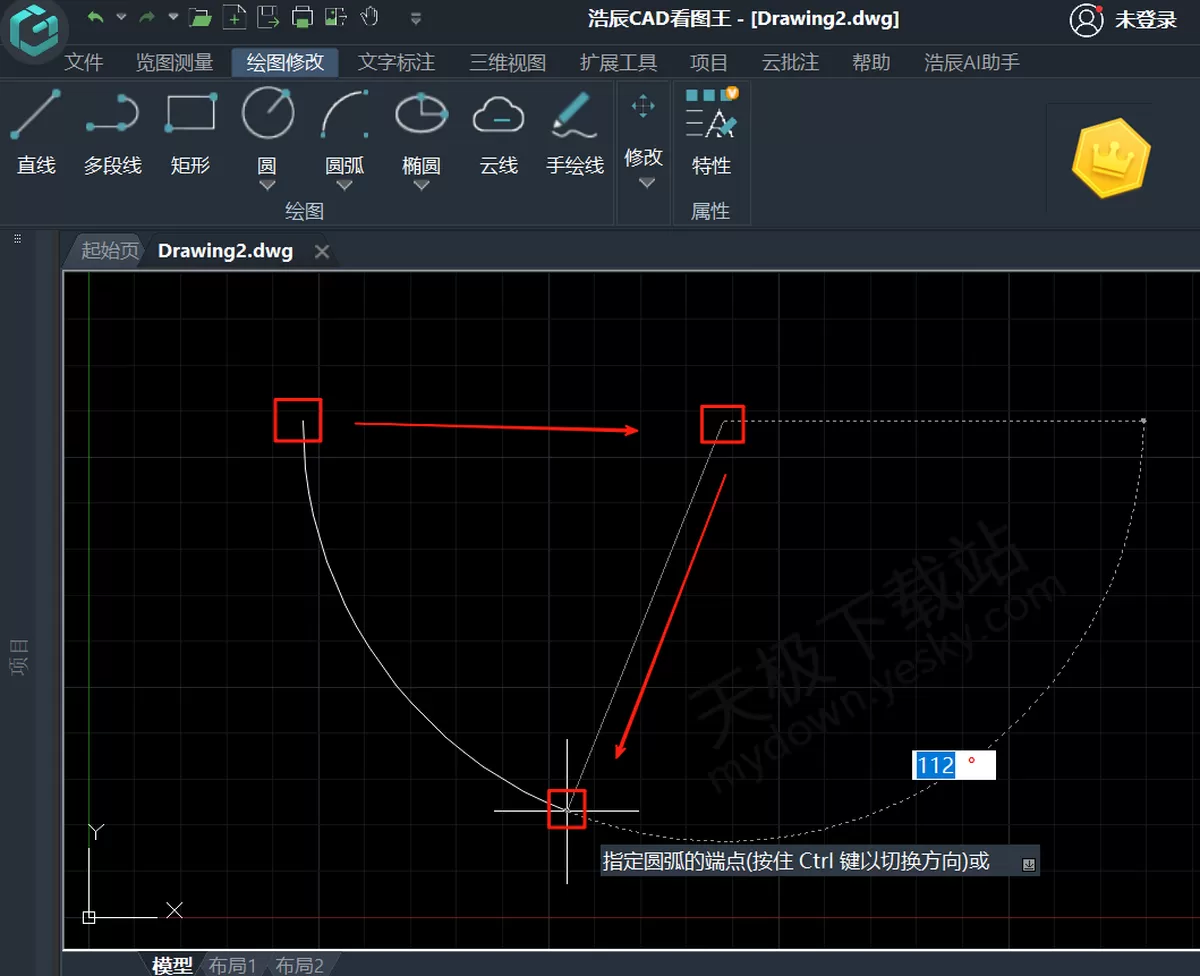

2.起点，圆心，端点

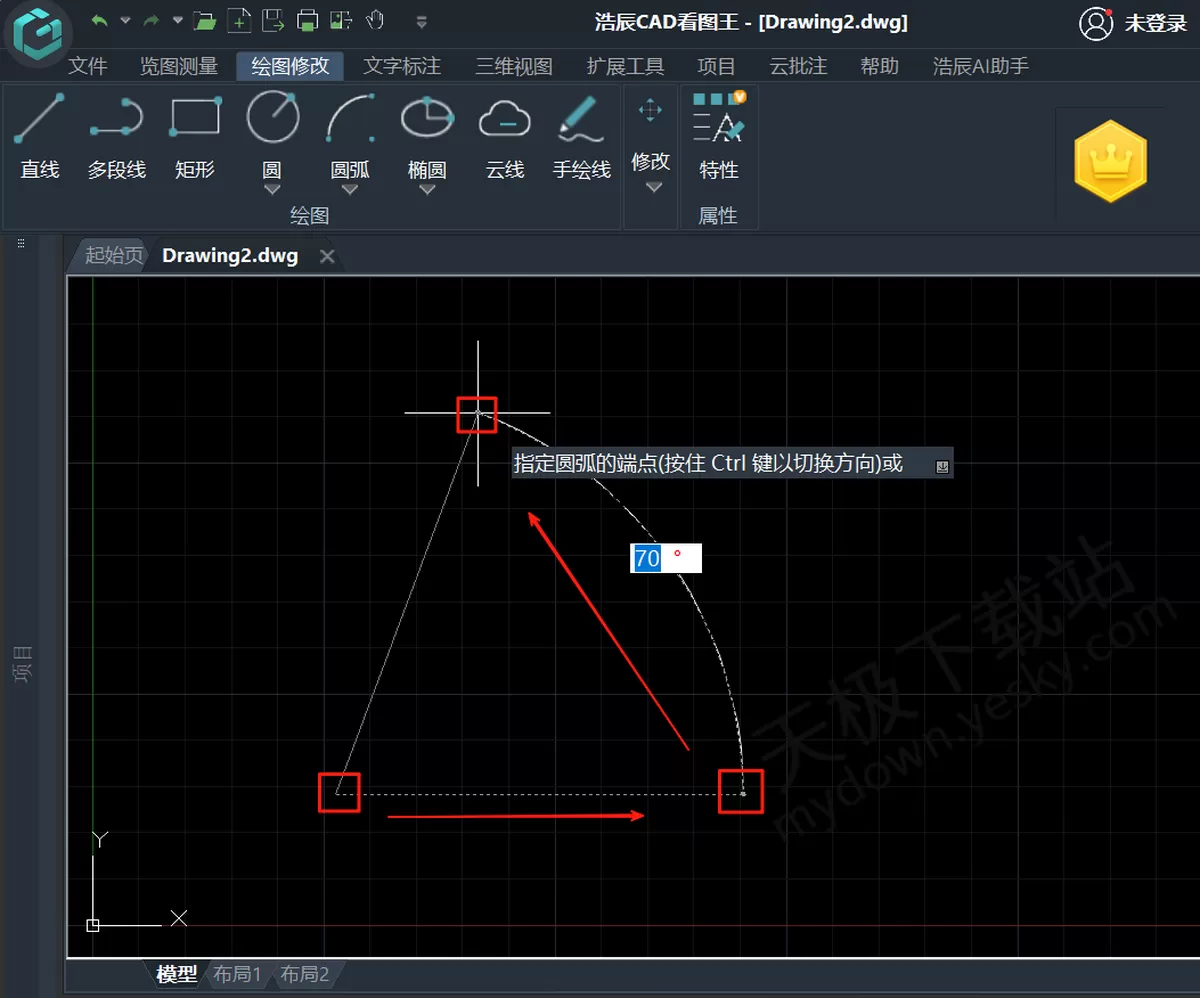

●在【圆弧】下拉菜单中选择【起点，圆心，端点】，指定圆弧的起点，然后选择圆弧的圆心，最后手动指定，或输入角度来确定圆弧的终点。

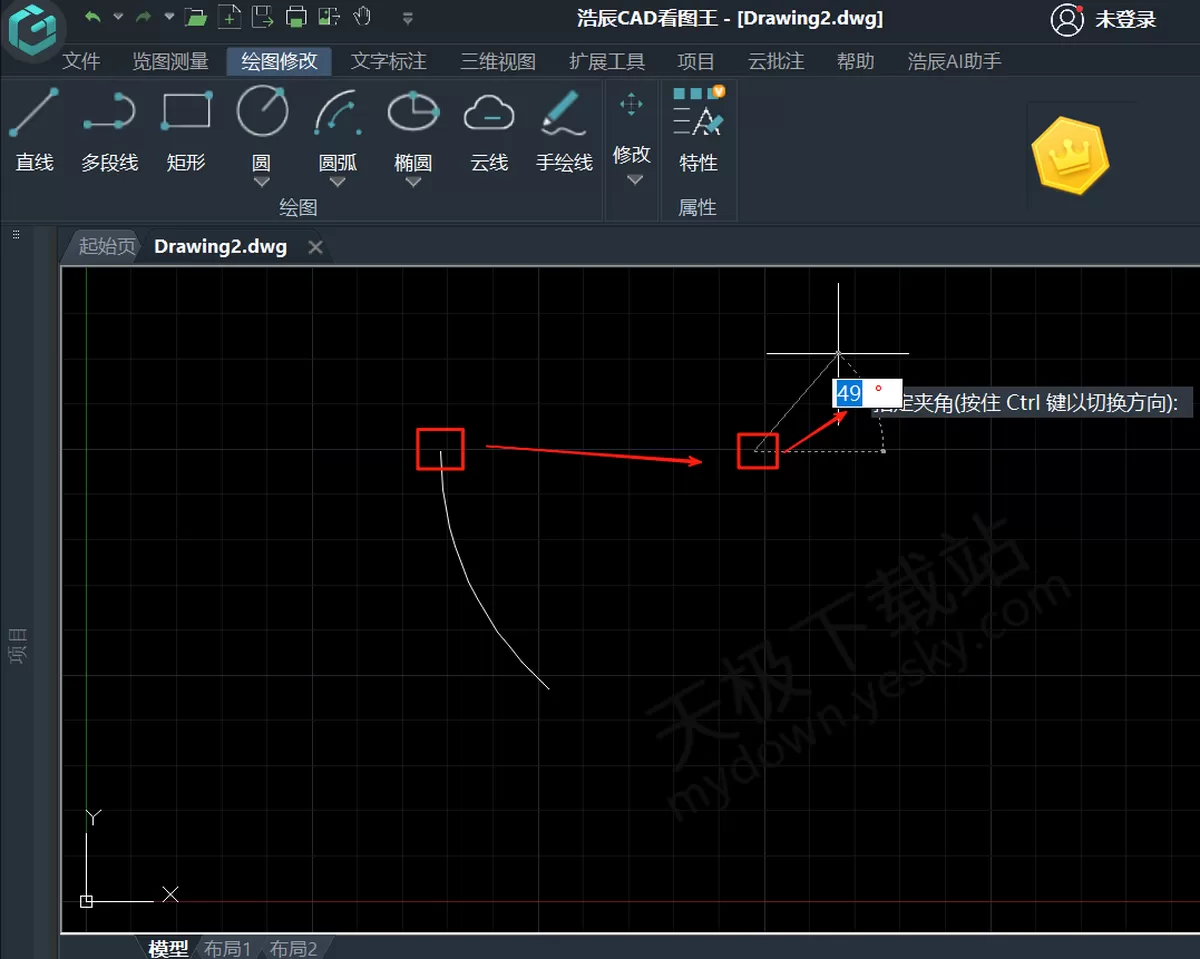

3.起点，圆心，角度

●在【圆弧】下拉菜单中选择【起点，圆心，角度】，指定圆弧的起点，然后选择圆弧的圆心，最后输入圆弧的角度，点击【Enter】键。

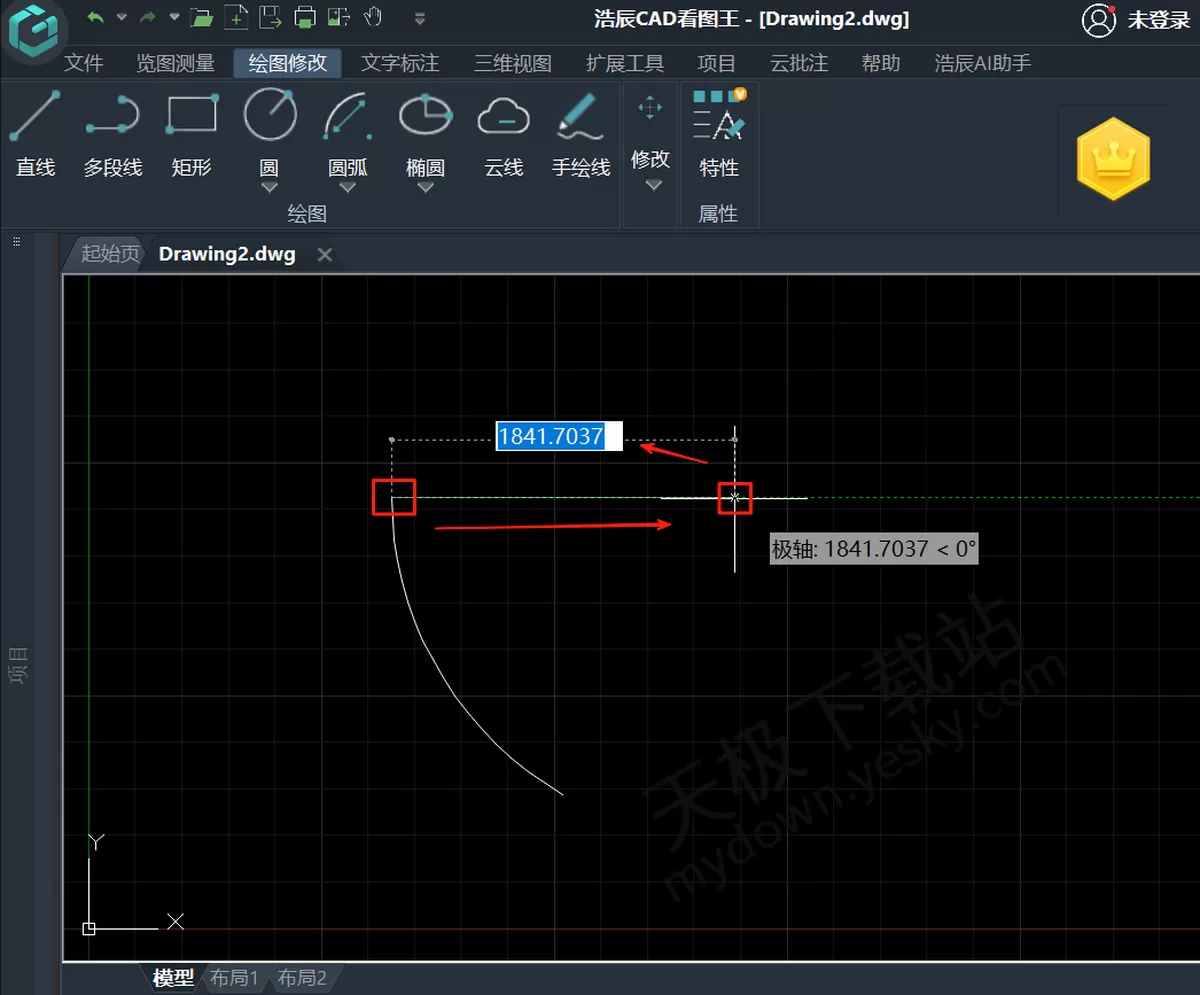

4.起点，圆心，长度

●在【圆弧】下拉菜单中选择【起点，圆心，长度】，指定圆弧的起点，然后选择圆弧的圆心，最后输入圆弧的弦长，点击【Enter】键。

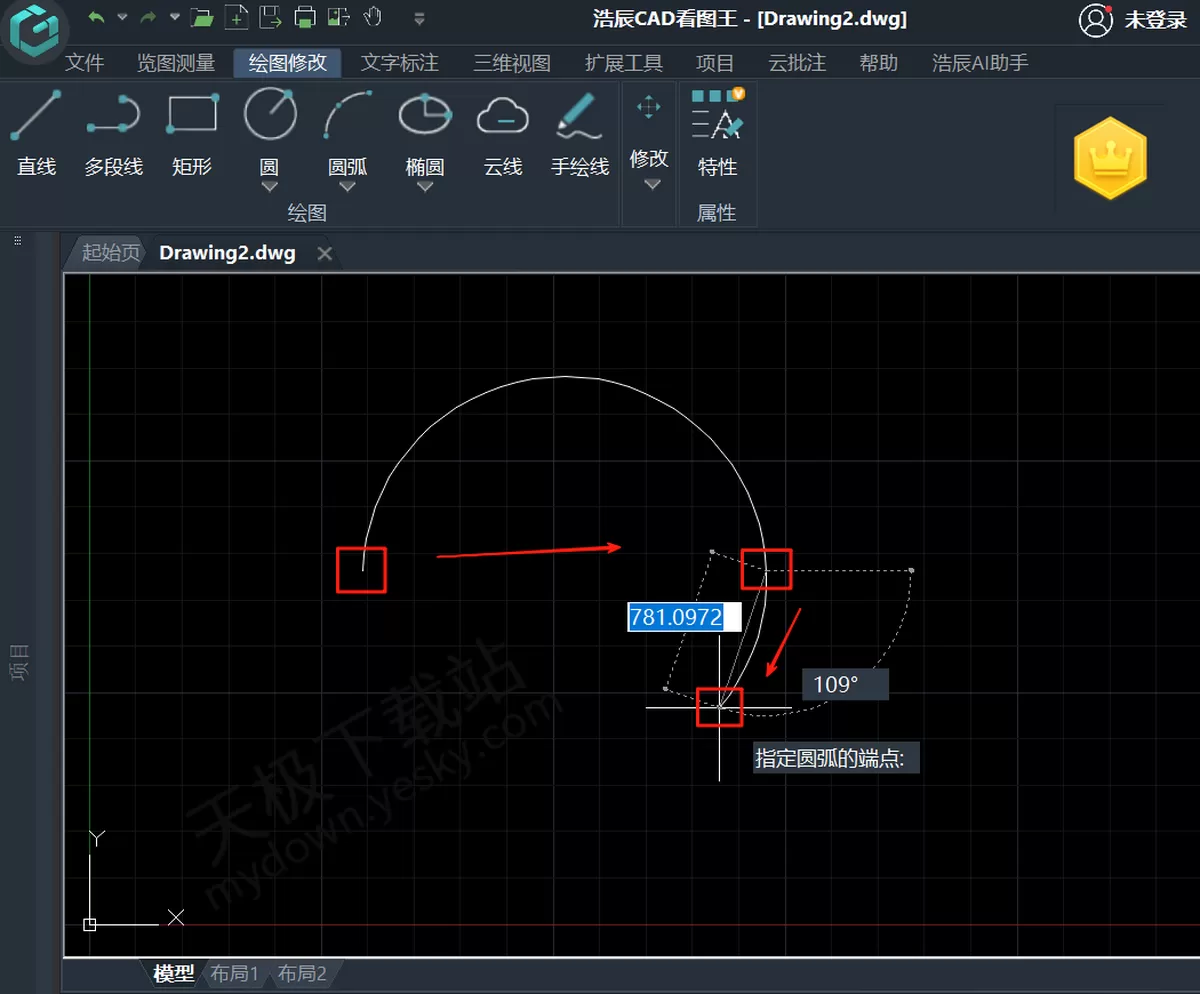

5.圆心，起点，端点

●在【圆弧】下拉菜单中选择【圆心，起点，端点】，先指定圆弧的圆心，然后确定圆弧的起点，最后选择圆弧的终点。

浩辰CAD看图王PC版圆弧方向怎么变

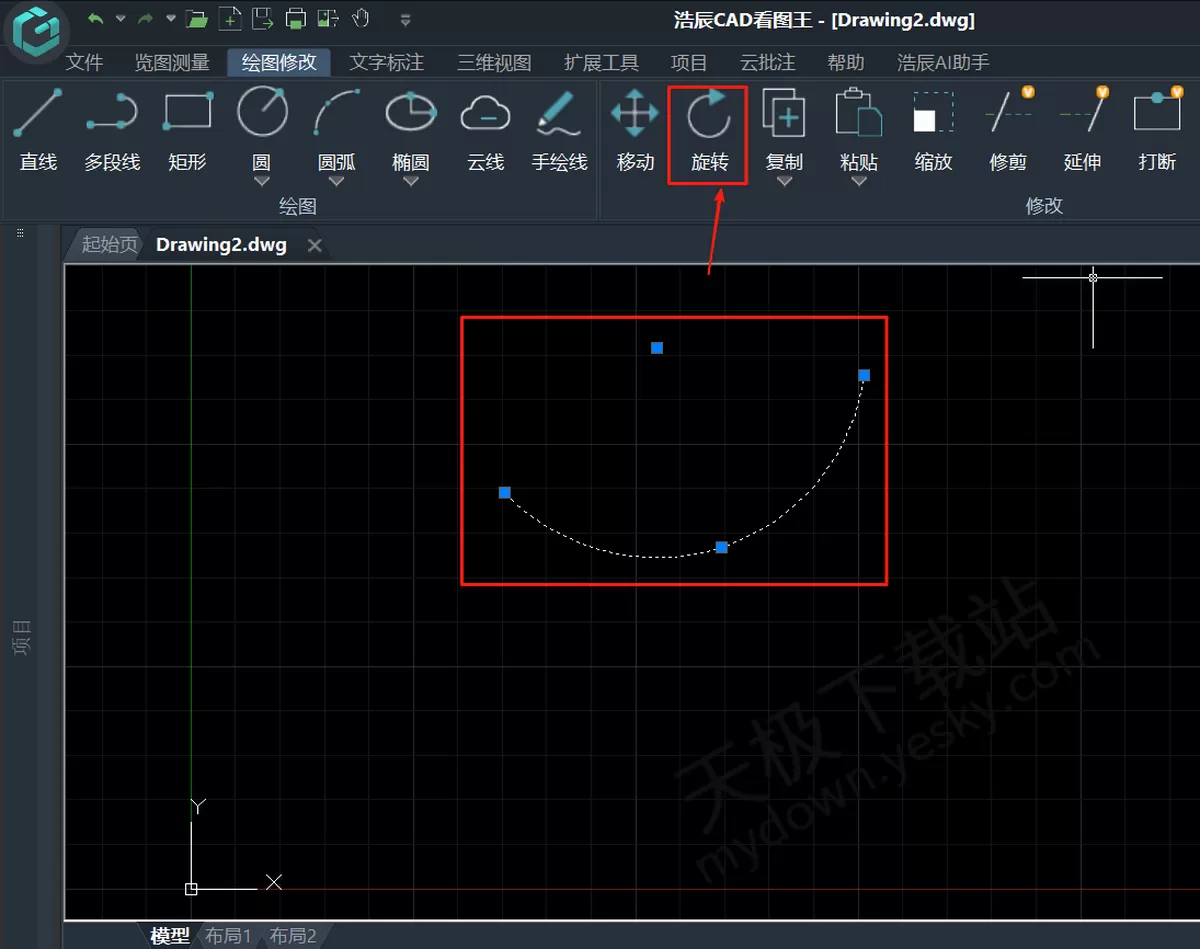

1.鼠标选中需要改变方向的圆弧，点击上方【旋转】选项。

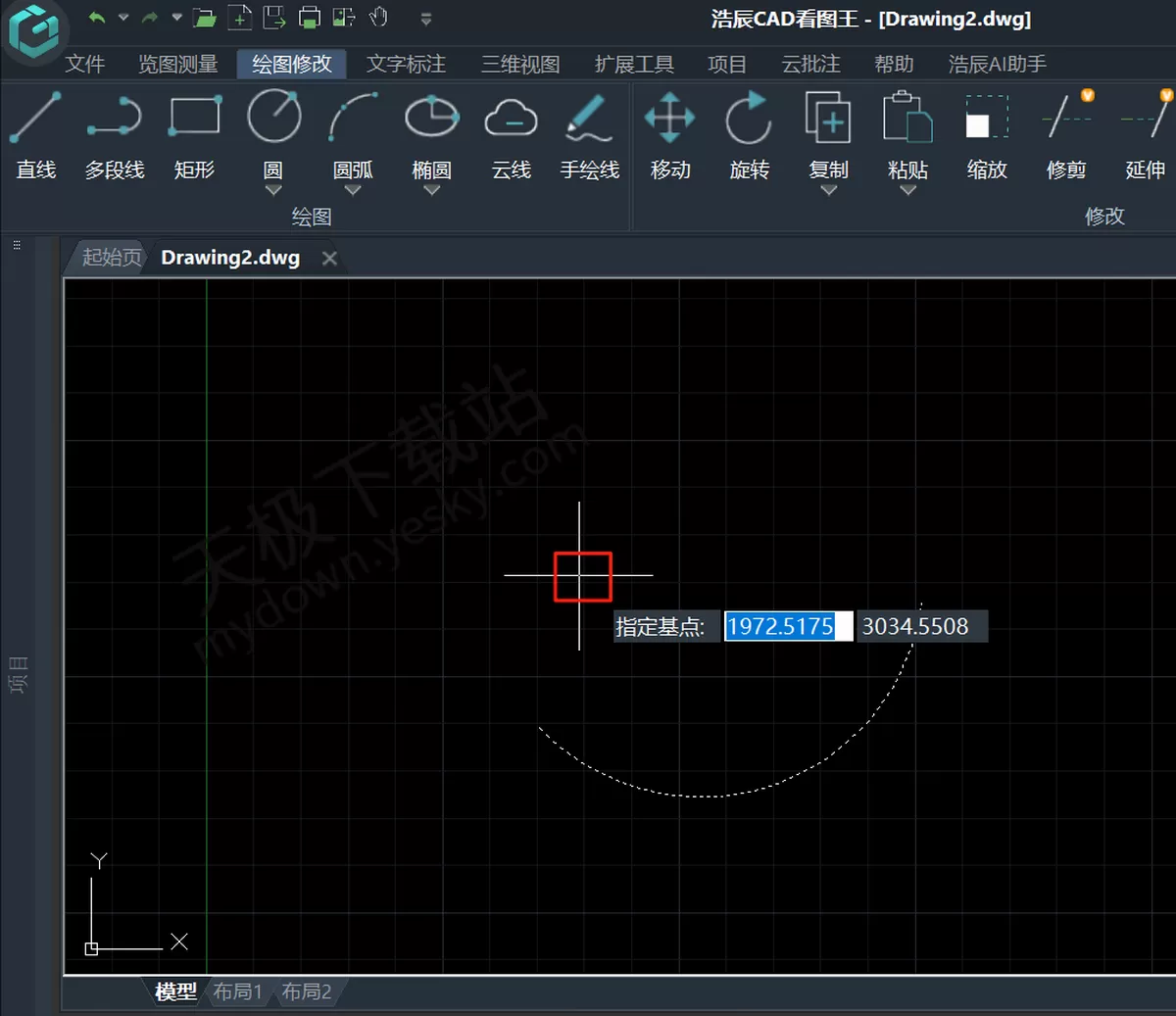

2.在图中选择一个基点。

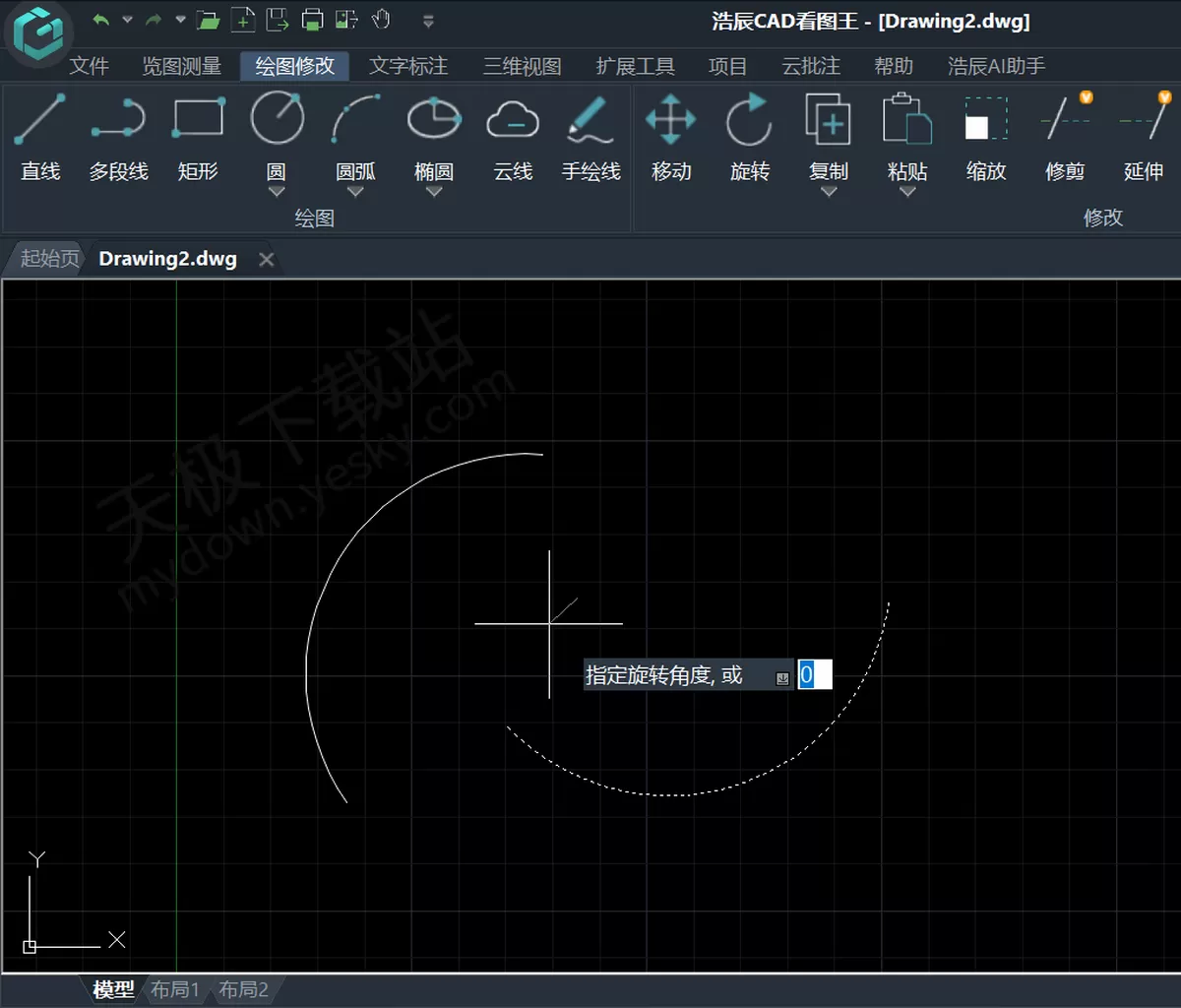

3.用鼠标滑动来确定旋转的角度，确定后点击鼠标左键即可。
