今天给大家普及一下如何在AutoCAD中绘制a3图幅?下面就一起去看一看，了解了解，相信可以帮助到大家的。

  cad绘制a3图幅的方法

  1、双击桌面的应用程序快捷方式，进入AutoCAD工作界面。

  2、这里以A3图纸为例，420x297(mm)进行绘制。

  3、首先设置图层，细实线和粗实线的选择，细实线为绿色，线型为continuous，粗实线白色，仍为continuous。

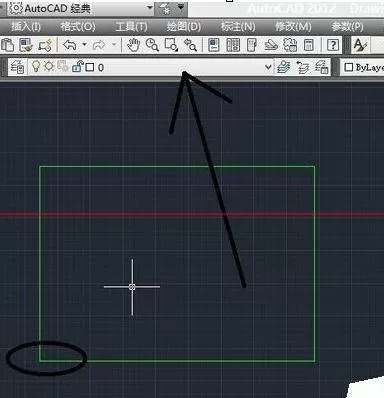

  4、之后，进行图幅的绘制，选择图层为绿色的细实线图层，输入rec(矩形命令)，空格键确定，鼠标选定第一点，第二点为对角点，输入坐标(420,297)，空格键确定。

  5、切换图层，选择白色粗实现的线型，输入l(直线命令)，选定左下角点，按住shift+2，进入相对坐标，输入(25,5)，确定另一点。

  6、打开正交模式，鼠标向右移动，输入390，空格键确定第二点，继续鼠标上移，输入287，空格键确定，继续鼠标左移，输入390，空格键确定，再选择第一点(25,5)，闭合图形。

  7、删除箭头所指的第一条线，再在右下角进行标题栏的绘制。

  8、以内矩形右下角的点为起始点，输入直线命令，选定该点，鼠标上移，并输入56，空格键确定，左移输入180，空格键确定，下移输入56，空格键两次，完成图形的闭合。

  9、选择开始的上移56的线，此处有两条粗实线，故应删除一条，选择一条，按delete键删除，这样A3的图幅就绘制完成了。

  以上就是如何在AutoCAD中绘制a3图幅的全部内容了，大家都学会了吗?
