今天小编给大家分享的是如何在AutoCAD设置绘图单位格式?对这个感兴趣的小伙伴们就和小编一起学习下吧，以下就是具体的内容。

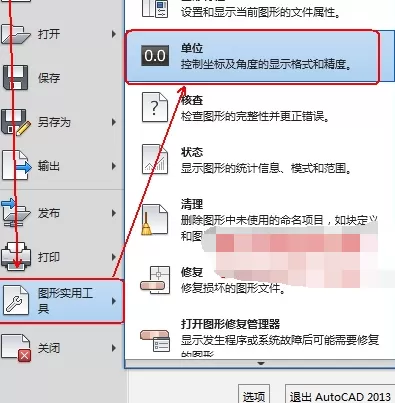

  1.单击选择AutoCAD中文版 -“图形实用工具”-“单位”。或输入并执行命令UNITS。

  2.打开AutoCAD“图形单位”设置对话框。

  【设置长度】

  在“图形单位”对话框中的“长度”选项区中，可以设置图形的长度单位类型和精度。

  在“类型”下拉列表框中，主要有“小数”、“分数”、“工程”、“建筑”和“科学”五个长度单位选项;在“精度”下拉列表框中，可以选择长度的单位精度，即小数的位数，最大可以精确到小数点后8位，默认值为小数点后4位。

  注：我国的AutoCAD机械制图中，长度尺寸一般采用“小数”格式。

  【设置角度】

  在“图形单位”对话框中的“角度”选项区中，可以设置图形的角度类型和精度。

  在“类型”下拉列表框中，主要有“十进制度数”、“百分度”、“弧度”、“勘测单位”和“度/分/秒”五个角度单位选项;(十进制度用十进制数表示，百分度以字母g为后缀，度/分/秒格式用字母d表示度、用符号‘表示分、用符号“表示秒，弧度则以字母r为后缀。

  注：我国的AutoCAD机械制图中，角度尺寸一般采用”度/分/秒“格式。

  在”精度“下拉列表框中，可以选择角度单位的精度;

  ”顺时针“复选框用来指定角度的正方向，如果选中顺时针，则以顺时针方向为正方向，在默认情况下，以逆时针方向为正方向。

  单击”图形单位“对话框中的”方向“按钮，弹出”方向控制“对话框，在该对话框中，可以设置角度的基准方向。其中，可以选择东、北、西或南方向为零度的方向;也可以选择”其他“单选按钮，才是”角度“文本框被激活，可在该文本框中输入零度方向与X轴正方向的夹角数值。也可以单击对应的”角度“按钮，从绘图屏幕上直接指定。

  【设置插入比例】：

  在”图形单位“对话框中的”插入比例“选项区中，用户可在”用于缩放插入内容的单位“下拉列表框中选择用于缩放插入内容的单位。

  注：设置绘图单位后，AutoCAD中文版在状态栏上以对应的格式和精度显示光标的坐标。

  以上就是如何在AutoCAD设置绘图单位格式的全部内容了，大家都学会了吗?
