今天小编给大家讲怎么使用AutoCAD绘制门和窗?有需要或者有兴趣的朋友们可以看一看下文，相信对大家会有所帮助的。

  使用CAD绘制门和窗的方法

  打开“最终室内平面效果图”(此文件如果打不开，可以看下面的截图)，看到平面图，首先应该想到先要绘制定位中心线：

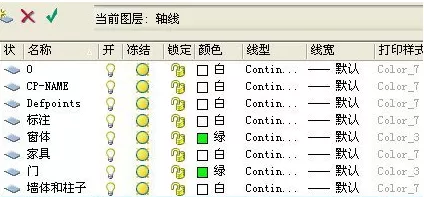

  步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板(如下图)，再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线

使用CAD绘制门和窗步骤图1

  步骤2：首先绘制如下图所示的定位中心线(红色的定位中心线，如下图)，每一个定位中心线都是用来绘制柱子或墙体的辅助线。

  单击右侧工具箱中的“直线”工具

  输入12000，利用这条线往下偏移(快捷键O)， 把所有中心线都定位好。

使用CAD绘制门和窗步骤图2

  步骤3：下面进行窗洞和门洞的开口：

  开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段(如下左图所示)，删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成(如下右图所示)。(可打开“室内平面图制作过程.dwg”文件，看过程)。

使用CAD绘制门和窗步骤图3

  步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉(如下图所示)。

  步骤5：开门洞：此平面图的墙体宽为180。既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140(如左图)，依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口(如右图);

使用CAD绘制门和窗步骤图5

  步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。

  首先切换至墙体图层。白色

  单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，

  要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好(如下图)。

使用CAD绘制门和窗步骤图6

  步骤7：墙体的修改：

  单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框(如左图)。

  另一方法是：在多线上双击即弹出“多线编辑工具”对话框。出现(如右图)所示现象，先把两边的多线进行分解(X)，然后修剪掉。

使用CAD绘制门和窗步骤图7

  步骤8：把门放入墙体中：切换至门图层(绿色)：

  门的制作(如下左图)：单击矩形(rec)(50，810)----单击圆弧(A)，点取矩形上下点-----再用直线封口----复制(810一般门)分别放在其应在的位置，然后用[缩放工具(SC)---C(中心点)----R(参照值)---810---890(或650)]进行大门和卫生间门的设置，进行旋转(RO)、移动(M)，最终全部门安装好(如下右图)。

使用CAD绘制门和窗步骤图8

  步骤9：建立窗体：切换到窗体图层(绿色)

  单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“窗体”，把前后封口，上下各偏移0.5、0.3、-0.5、-0.3，然后把窗体置为当前层，单击“绘图”菜单下的“多线”命令，进行窗体的绘制，最终所有窗户安装好(如下图所示)。

使用CAD绘制门和窗步骤图9

  步骤10：门窗的注释：

  门的代号为：M 窗体代号为：C

  方法：单击工具箱中的“文字”工具

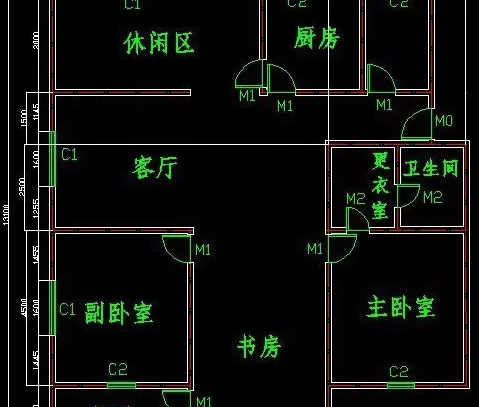

  在绘图区用鼠标框选一个区域，自动出现文字格式工具栏，输入文字并调整文字大小，分别复制到所需的位置，再进行修改。如：M0、M1等确定，最终效果如下图所示。

  以上就是怎么使用AutoCAD绘制门和窗的全部内容了，大家都学会了吗?
