下面的这篇文章是教大家如何在AutoCAD画常见的平面图?教程简单易学，有需要的小伙伴就赶紧和小编一起来学习吧。

  cad最常见平面图的画法：

  1、如下图所显示，这这一张图完成它，用直线、偏移、修剪工具来完成它。

  2、在如下图是用CAD2008软件来画的，也可以用其它版本来进行画，都差不多的，这张图都有尺寸了，可以按照如下图进行来画完它。这张图不懂的可以看看前面几篇说到。

  3、在选择窗，窗的颜色一般情况下是青色来显示，也可以用其它颜色。

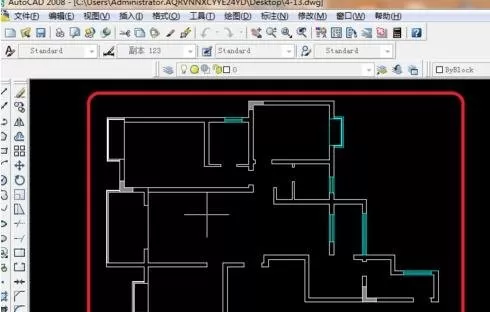

  4、如下图把其它的窗都改为青色。

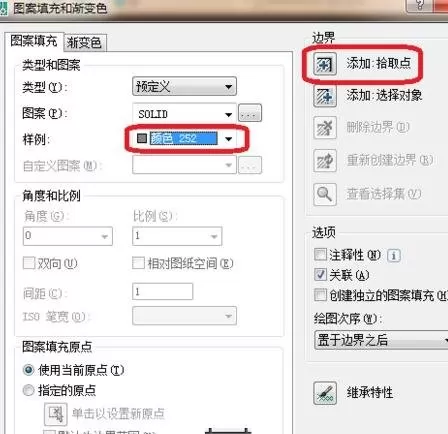

  5、这里的快捷键是H空格键，就会出现如下图图案填充和渐变色，选择样例。

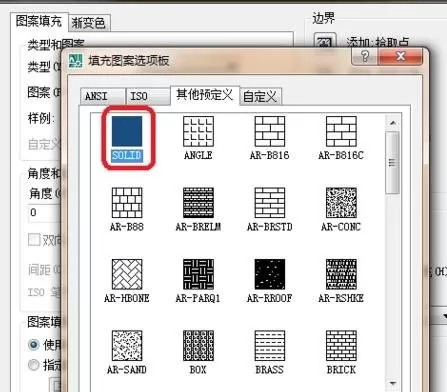

  6、选择其它图案是solid这里是表显墙，这里要标志哪里是墙。

  7、单击要拾取点。

  8、选择如下图这方框里，这就是柱了，是承重墙，是不能打的。选择之后按空格键。

  9、在跳到如下图，单击确定就可以了。

  10、如下图就完成了窗和墙的表显，以后我们看CAD图的时候就知道哪里是窗哪里是承重墙。下一篇是门和梁的画法。

  以上就是如何在AutoCAD画常见的平面图的全部内容了，大家都学会了吗?
