下面的这篇文章是教大家如何在AutoCAD中绘制马桶坐便器的平面图?教程简单易学，有需要的小伙伴就赶紧和小编一起来学习吧。

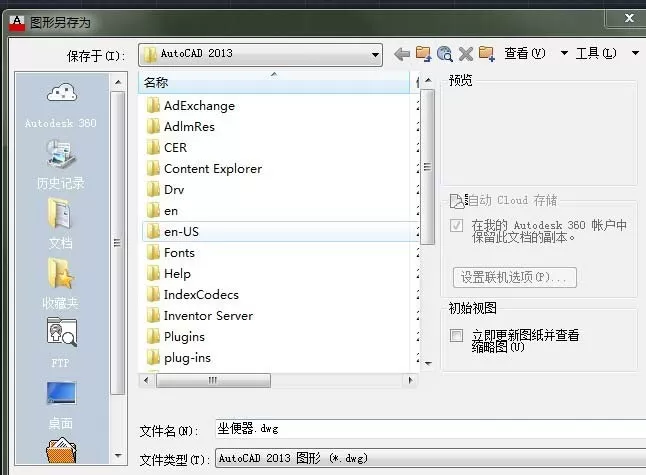

  1、正常启动autocad软件，选择“文件|保存”菜单命令，将其保存为“坐便器”文件。

  2、执行“椭圆”命令(el),根据提示选择“中心点(c)”项，在视图中绘制出一个水平轴为175mm,垂直轴为250mm的椭圆;再执行偏移命令(O)，将绘制的椭圆向内偏移20mm.

  3、执行“矩形”命令(rec),绘制一个400mmX250mm的直角矩形;再执行偏移命令(O)，将直角矩形向内偏移30mm.

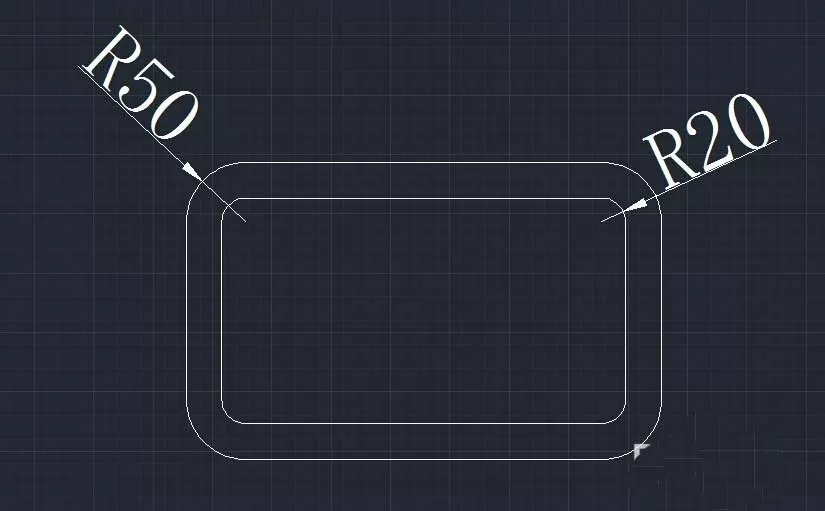

  4、执行圆角命令(F)，根据命令行提示，选择“半径(R)”选项，再输入半径为50mm,然后分别选择外侧矩形的二条交叉线进行圆角，用同样的方法再次设置半径为20mm,对内矩形进行圆角操作。

  5、执行“移动”命令(M)，选择前面所绘制的二个椭圆对象，再按【F3】键对象捕捉模式，捕捉到椭圆上侧的象限点作为基点，再捕捉内侧矩形的下侧水平线段的中点作为目标点。

  6、执行“修剪”命令(TR)，连续二次按空格键，修剪矩形和椭圆相交的椭圆线条。

  7、执行“圆弧”命令(A)，过矩形左下侧的点和椭圆上的一点绘制一条弧线，并将多余弧线进行修剪(TR)操作，最后执行“镜像”命令(mi),将这条弧线水平镜像到右侧，至此，坐便器已经绘制完成。

  以上就是如何在AutoCAD中绘制马桶坐便器的平面图的全部内容了，大家都学会了吗?
