今天小编和大家一起学习的是如何在AutoCAD中画梯形?AutoCAD中画梯形的方法一定有许多朋友很是期待吧，下面就是详细的内容。

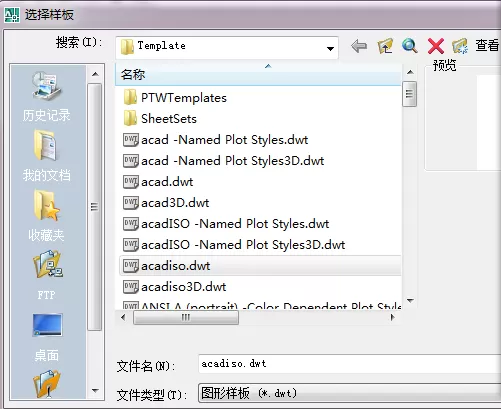

  1、打开CAD，新建一个工程，选择acadiso.dwt选项，如下图所示。

  2、画一条长是78-15=63的线段，作为梯形的下底，如下图。

  3、以长度为63的线段的一个端点为圆心，画一个半径是65的圆。如下图

  4、同样的方法，以长度为63的线段的另一个端点为圆心，画一个半径是58的圆。如下图

  5、两个圆有一个交点，将此交点和63的线段两端连接起来，然后将两个圆删除，如下图。

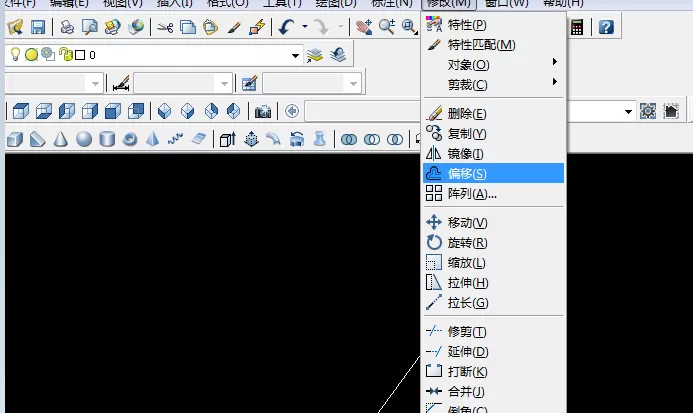

  6、选择“ 修改”菜单中的“偏移”命令，将三角形的右侧边向右偏移15，如下图

  7、打开正交模式，以三角形的上端顶点为起点画直线，和偏移线有一个交点，如下图。

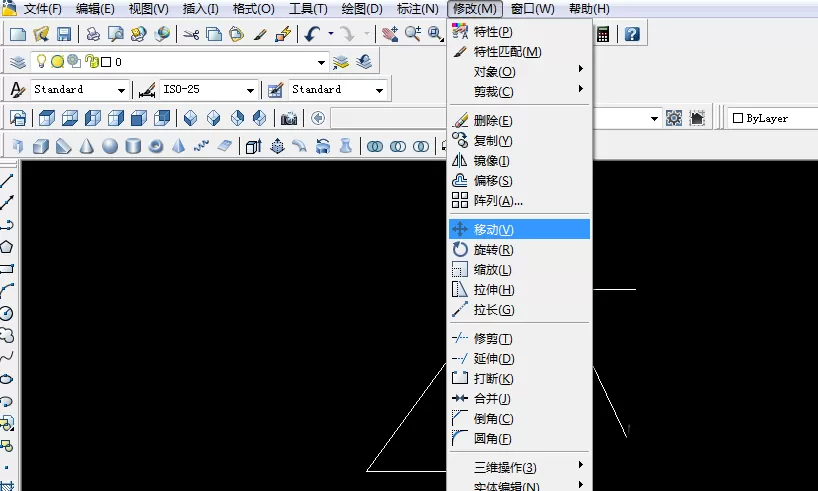

  8、移动偏移线到水平线上，如下图，连接各个点，梯形图即完成。

  以上就是如何在AutoCAD中画梯形的全部内容了，大家都学会了吗?
