今天小编给大家讲如何在AutoCAD中绘制三维建模图形?有需要或者有兴趣的朋友们可以看一看下文，相信对大家会有所帮助的。

  给cad图形三维建模图形的方法

  打开CAD，点击工作空间右侧的倒三角，进入“三维建模”工作空间。

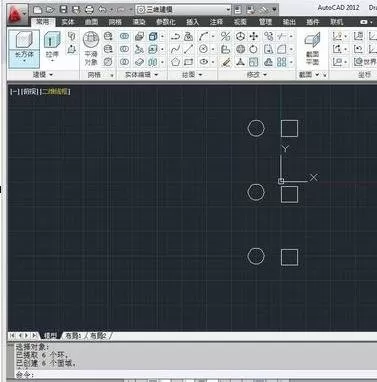

  分别绘制三个圆形和矩形。输入reg形成面域。

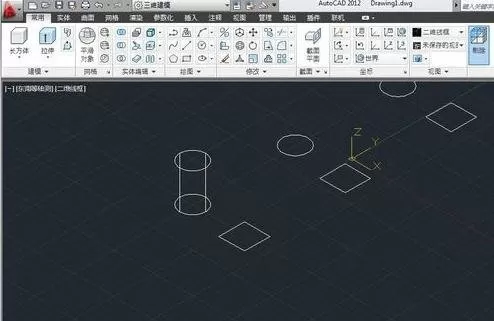

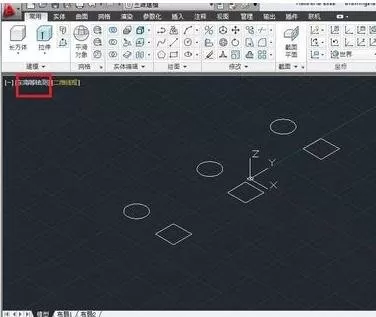

  切换到“东南等轴测”视图。单击方框中的视角选择”东南等轴测“。

  在命令行输入“ext”或者点击“工具栏”中的“常用”选项卡中的“拉伸”。

  此时，注意如果要使拉伸出啦的是曲面则“MO”——“SU”。默认状态下是实体。我们分别创建一个“SO”(实体)和“SU”(曲面)对比一下。

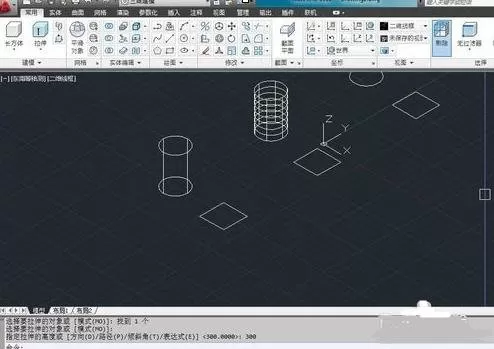

  “ext”——”mo“——"so"——选择一个圆,回车——填写拉伸的高度。比如我是100半径的圆，我拉伸的高度是300.

  “ext”——”mo“——"su"——选择一个圆,回车——填写拉伸的高度(300)。

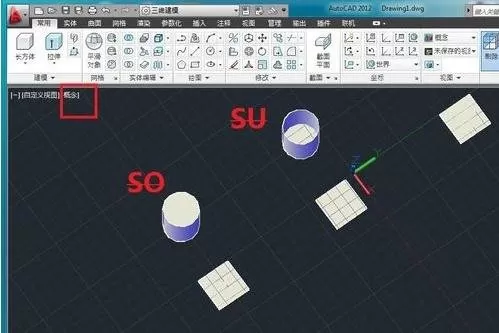

  更改视觉样式为"概念"。按住shift键鼠标滚轮中键，自定义视角，观察这两个图。可以发现SU下为曲面，SO下为实体。

  按”U“，回车，回车，直到返回拉伸前的状态(每一次回车都会撤销一步操作)。

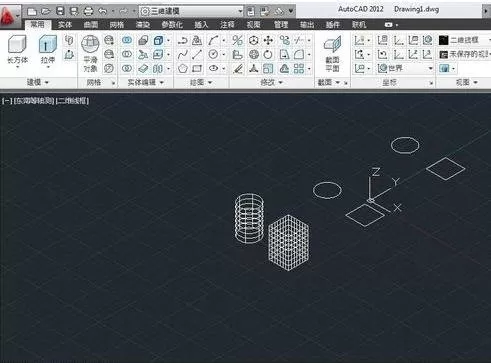

  ”ext“——选择一个圆和一个矩形，回车——输入300。得到一个圆柱体和一个长方体。输入值为正，向上拉伸，输入为负，向下拉伸。

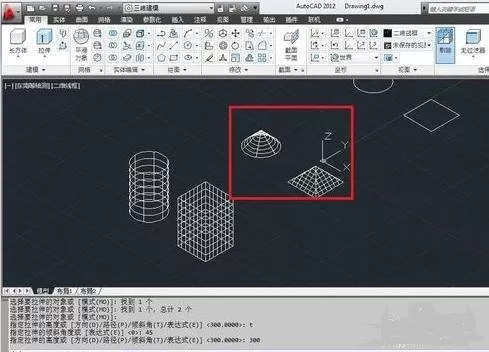

  ”ext“——选择一个圆和一个矩形，回车——”t“(倾斜角)——输入角度如45——输入拉伸高度300。得到一个圆锥体和一个四棱锥。输入值为正，向上拉伸，输入为负，向下拉伸。

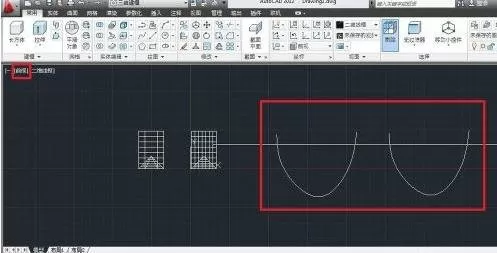

  切换视角到“前视”。在前视上输入”spl“。做两条样条曲线。

  切换视角回”东南等轴测“。

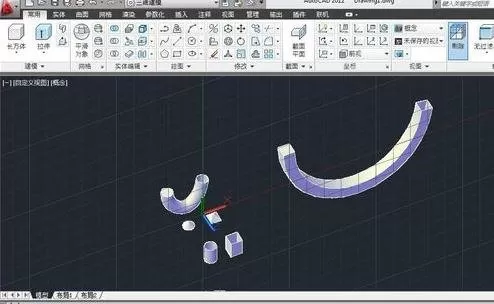

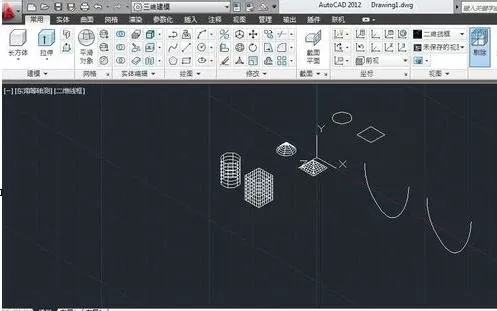

  ”ext“——选择一个圆，回车——”p“——选择拉伸路径，也即所画的样条曲线，回车。同理操作矩形的拉伸。

  切换视角样式为”概念，“切换视角”shift“+鼠标中滚轮键观察所画的所有图。

  以上就是如何在AutoCAD中绘制三维建模图形的全部内容了，大家都学会了吗?
