  AD将圆形进行打断的方法

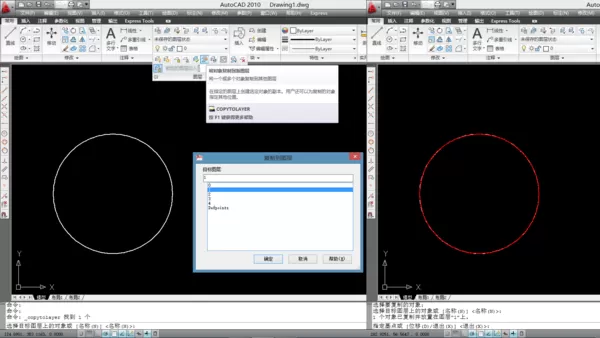

  如图所示，单击“将对象复制到新图层”命令按钮，提示“选择要复制的对象”，单击选取整圆，右键确认;提示“选择目标层上的对象或[名称(N)]”，直接按Enter键，打开“复制到图形对话框”，单击选取合适的目标图层，再单击确定按钮;提示“选择基点”，直接按Enter键退出。重复上述步骤，需要将整圆分成几段就创建几个副本。

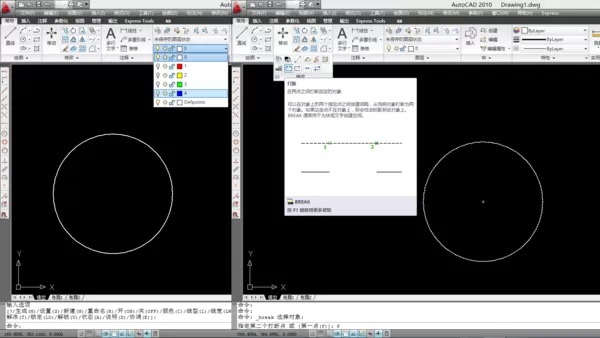

  如图所示，关闭副本所在的图层;单击“打断”命令按钮，提示“选择对象”，单击选取整圆，右键确认;提示“指定第二个打断点”，输入参数F，按Enter键确认。

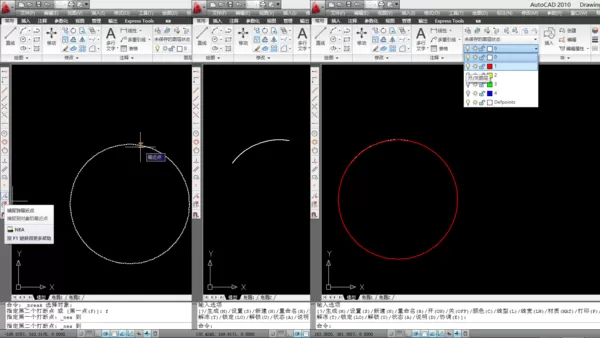

  如图所示，单击“捕捉到最近点”命令按钮，在圆上合适位置单击确定打断点;打开一个副本所在的图层。

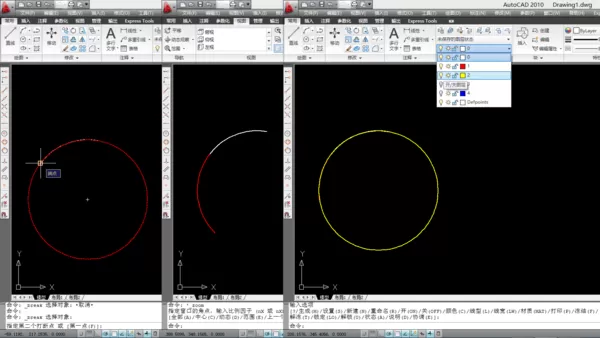

  如图所示，继续打断红色整圆，提示“指定第二个打断点”，单击选取白色圆弧的端点;打开另一个副本所在的图层。

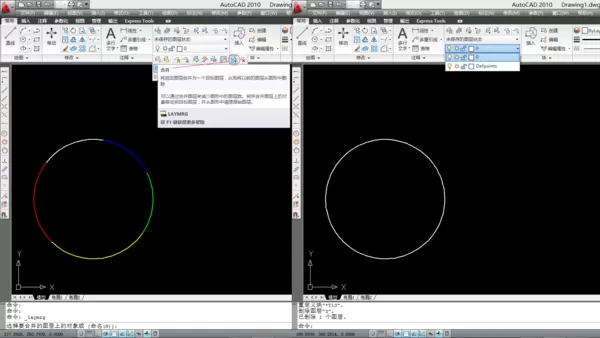

  完成后的效果如下图左侧部分所示;通过“合并”命令可以将所有圆弧合并到同一个图层。
