如何测量AutoCAD图形?还不会操作的小伙伴，就跟着小编一起去了解具体的方法吧!

  cad图形绘制完了测量的方法

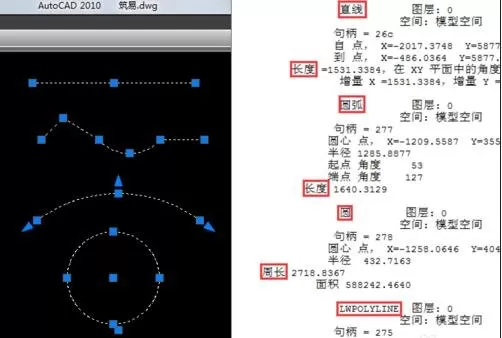

  双击直线或多段线打开特性窗口，分别查询长度如下：

  双击圆弧或圆打开特性窗口，分别查询弧长或周长如下：

  使用list命令可以一次查询多个图元的参数，其中包括长度参数。面对诸多连续或零散图元的查询结果，你可以拿起计算器，选取需要的长度进行累加。

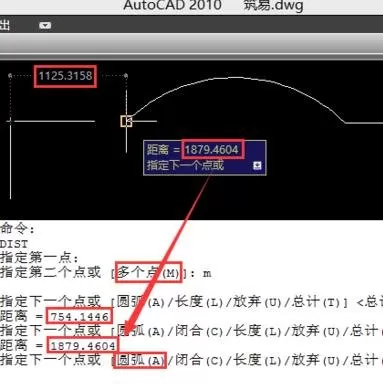

  dist命令通过测量点与点之间的距离获取长度，对于多段连续的图元，可以在命令中输入m，再依次选取各点测量长度，CAD会自动累加测得的结果。测量过程中，适时地进行圆弧选项和直线选项的切换使用，可以描绘并测量出复杂形状图元的长度。

  用dist+m命令测量长度，相当于沿着图元描绘虚拟的多段线，最终的结果是各段长度的累计，这与实际绘制多段线后再用特性窗口或list命令查询长度异曲同工。实际上，很多人都是用pline命令描边或者用pedit命令将多个图元联结为多段线后再测量长度的。

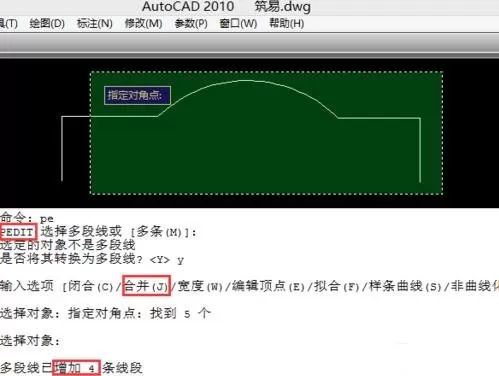

  pedit命令联结图元的过程如下：

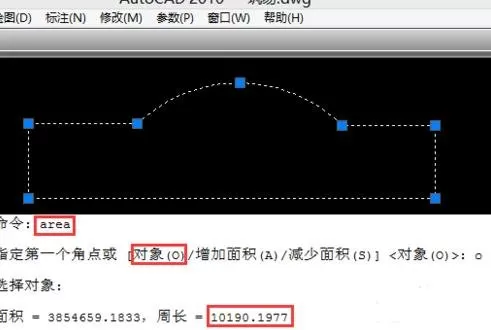

  如果多段线是封闭的，除了可以通过特性窗口或list命令查询外，也可以使用area命令在测量面积的同时测出长度。

  由上延伸，如果构成封闭区域的不是多段线而是多段图元，可以如前用pline命令描边或用pedit命令转化为多段线后测量长度，之所以这里特别提出，是因为CAD针对封闭形状提供了更为简单的生成多段线的bpoly命令。

  bpoly命令通过在封闭区域内部取点，简单地生成这个区域的边界轮廓线，并且这个轮廓线为多段线性质。

  进一步延伸，对于多段连续却未构成封闭区域的图元，可以用一根直线封闭，用bpoly生成轮廓线，再用测得的轮廓线的长度减去直线(用于封闭的绿线)的长度，结果便是构成封闭区域的其他图元的长度。多数情况下，这比pline描边或者pedit联接后再测量的方式要省事的多。

  即使首尾连接后构成的封闭区域不止一个，当需要测量的图元较多并且较为复杂时，使用上述方法也会简单的多。

  以上就是如何测量AutoCAD图形的全部内容了，大家都学会了吗?
