今天小编分享的是如何在AutoCAD中导出清晰的jpg格式图片?对这个感兴趣的小伙伴就和小编一起学习一下吧，下面就是具体操作流程。

  如何让CAD文件导出清晰的jpg格式图片

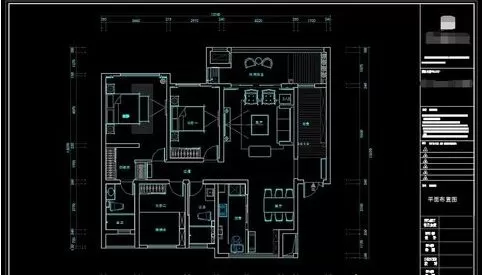

  1、打开CAD文件，CAD文件的所有图形颜色都改为白色或者修改打印样式，这样打印出来后会是统一的黑色;

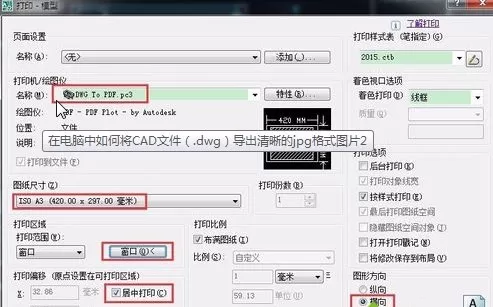

  2、点击“文件”菜单下的“打印”，在打印设置中打印机/绘图仪“名称”选择“DWG TO PDF.pc3”，图纸尺寸选择“ISO A3”(也可以根据具体情况选择其它尺寸)，打印范围选择“窗口”，然后可以在CAD文件窗口中拖出一个想要打印内容的范围窗口;

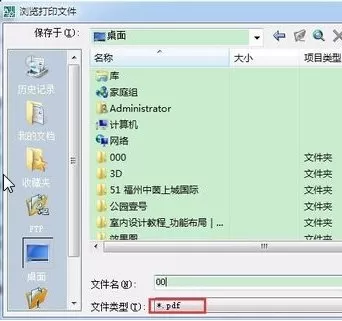

  3、将其保存到“桌面”，输入文件名，选择PDF格式，然后点击“保存”;

  4、将保存的PDF格式文件，直接拖拽至PS中打开，会出现导入PDF对话框，直接点击确定;

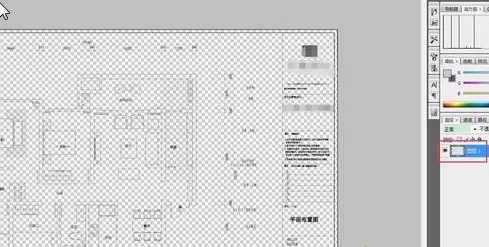

  5、此时打开的文件背景是透明的，并且只有一个图层;

  6、新建一个图层2，拖拽至图层1下，并填充白色背景;

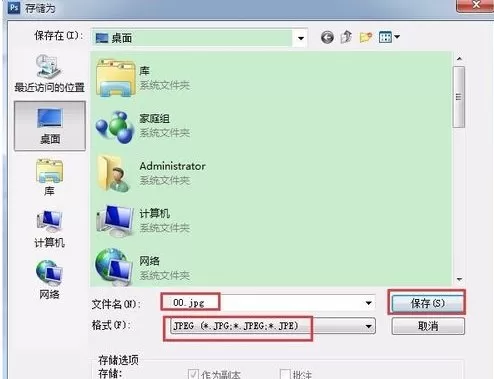

  7、最后点击另存为“jpg”格式的文件就可以了。

  以上就是如何在AutoCAD中导出清晰的jpg格式图片的全部内容了，大家都学会了吗?
