今天小编给大家分享的是如何在AutoCAD中画角度直线?对这个感兴趣的小伙伴们就和小编一起学习下吧，以下就是具体的内容。

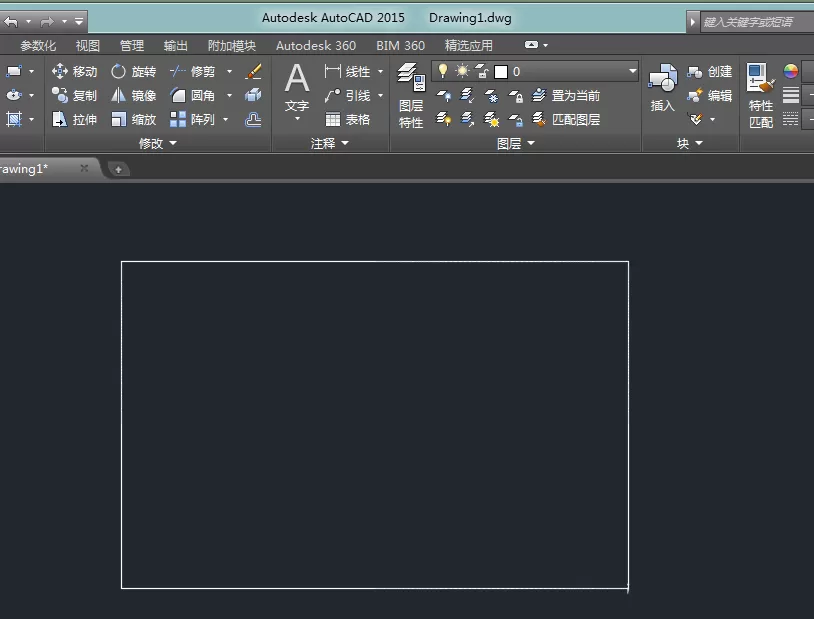

  1、为了便于说明咱们绘制的角线，先在CAD绘图窗口中绘制一个矩形;

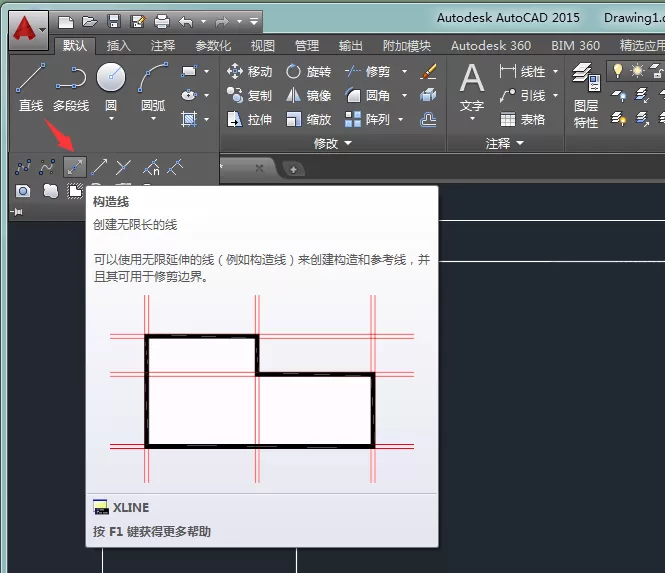

  2、展开CAD2015绘图工具栏，找到构造线，如想了解构造线的定义，可以把鼠标放在构造线指令线，其就能显示说明文字了;

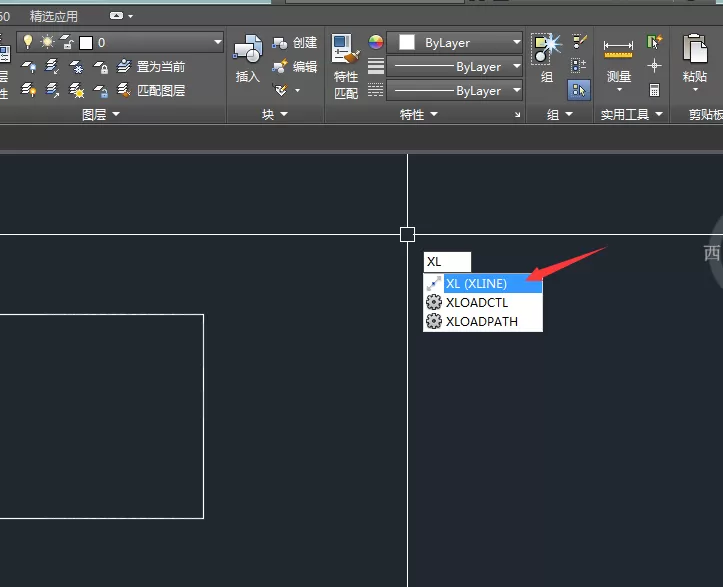

  3、在命令行中键入“XL”(构造线指令的快捷键)

  4、在绘图窗口处，会提示构造线命令中的所有选项;

  5、根据提示，建入“A”;

  6、输入要绘制的角度，教程所要绘制的角线为45度;

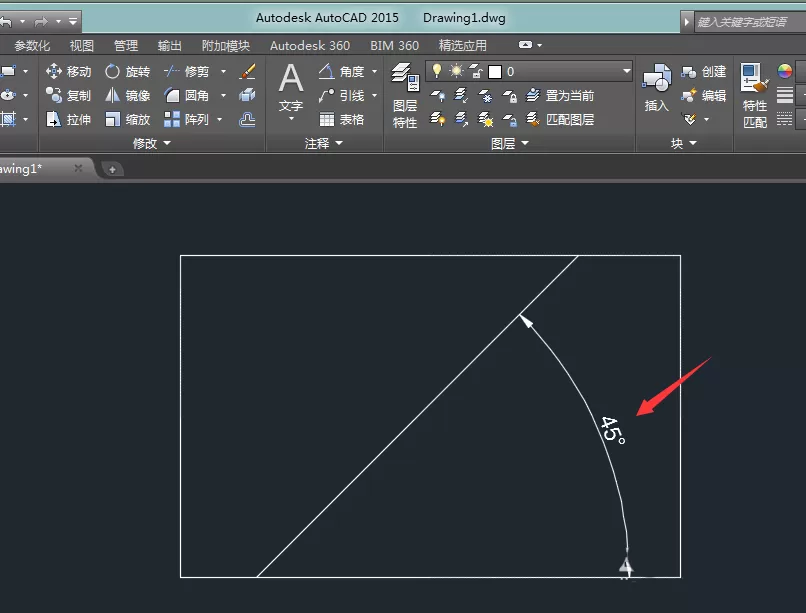

  7、在绘制好45度的角线后，使用修剪命令，剪掉多余的线，然后用角度标注，可以测量咱们绘制的结果;

  使用心德：构造线不能直接标注角度，必须把其修剪成直线才线，在键入角度时，CAD默认的角度方向为逆时针，如发现角度方向反了，需要在数值前加“-”负号。

  以上就是如何在AutoCAD中画角度直线的全部内容了，大家都学会了吗?
