今天小编分享的是怎么在AutoCAD中创建形位公差?对这个感兴趣的小伙伴就和小编一起学习一下吧，下面就是具体操作流程。

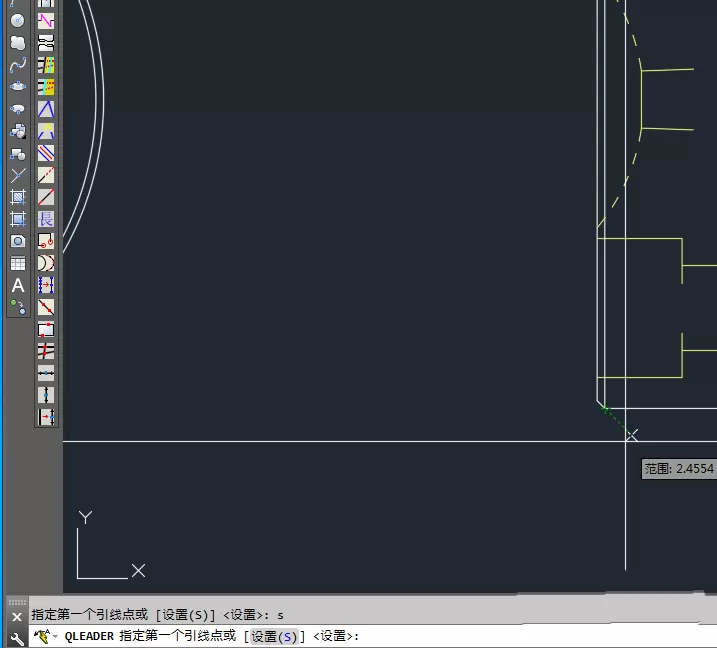

  1、启动CAD软件，使用快捷命令LE;在弹出的指定第一个输入点时，先输入S;

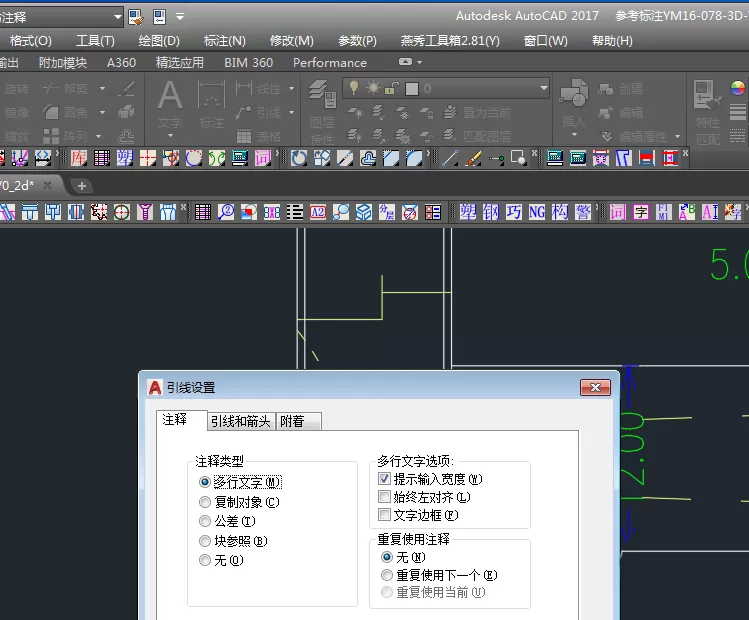

  2、进入设置后，其会弹出快速引线设置，切换到公差选项，然后点确认;

  3、按绘图窗口给出的提示指定第一和第二点后，其会弹出

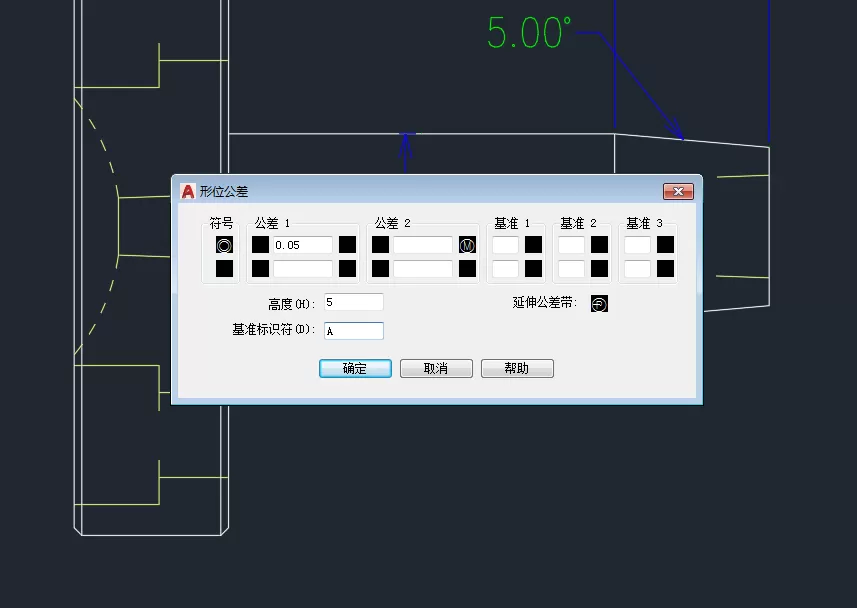

  4、CAD形位公差设计界面如下;

  5、根据图纸的要求或需要添加的形位公差进行设置;

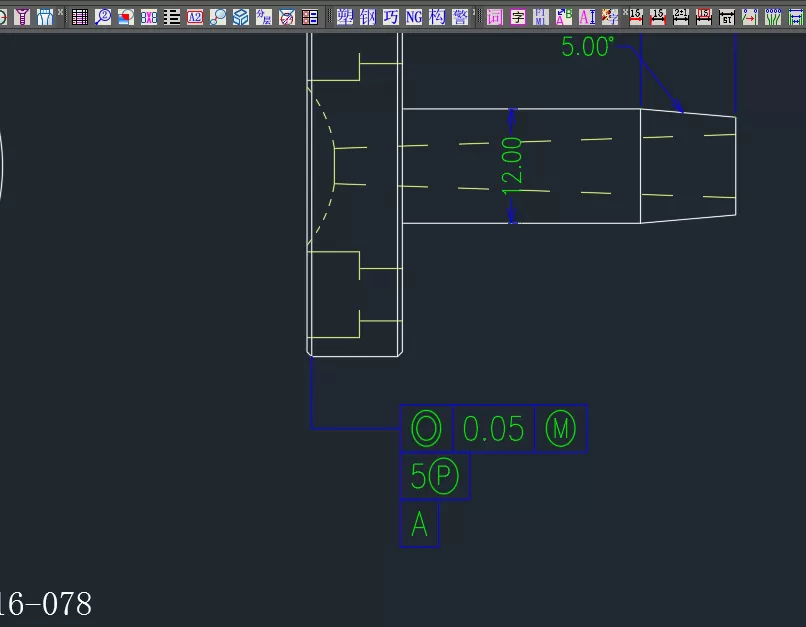

  6、设置完成后，点确认，刚输入的CAD形位公差就如图所示;

  7、形位公差的使用种情况下如下：“标注”→公差→选取需要的公差项目(14个形位公差项目)→输入偏差值→基准→确认→插入点→完成。在零件的尺寸之间有相互位置、形状要求的时候需要用到的。如：一轴的端面与轴线有垂直度要求的时候,标注如下：┴ 0.06 A 分别为：垂直度符号 偏差值 基准

  以上就是怎么在AutoCAD中创建形位公差的全部内容了，大家都学会了吗?
