今天小编就带大家来共同学习如何将AutoCAD图形导入su中生成面?希望可以帮助到有需要的小伙伴哦，下面就是详细完整的操作步骤。

  cad图形导入su中生成面的方法

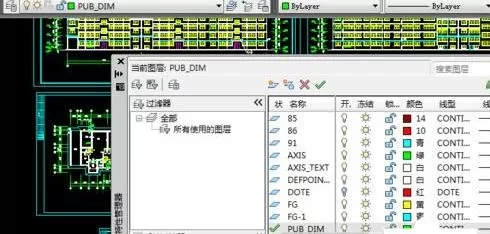

  1.现在cad中把要导入sketchup中的文件进行精简，只保留主要的墙体等线条。这里主要利用的是图层，因此在画cad图是，图层的利用是很重要的。

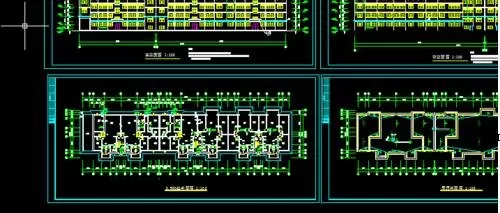

  2.一般精简只留下主要线条。

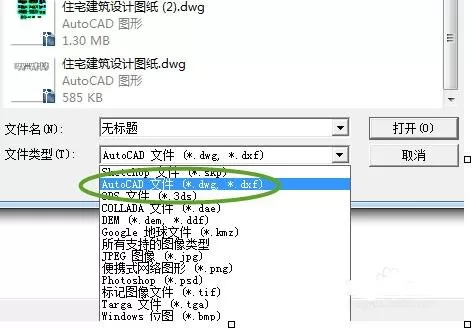

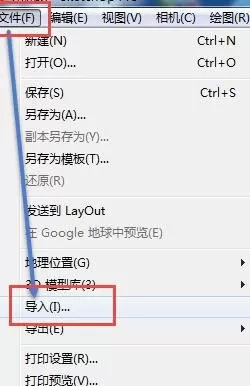

  3.打开sketchup——文件——导入。选择导入AUTO CAD(dwg,dxf)文件.

  4.点开右边的选项——这一步比较关键，勾上”合并共面平面“和”平面方向之一至“，单位选择毫米，因为cad文件单位也为毫米，此地要统一。最后勾上保持绘图原点。

  5.导入成功，显示导入结果对话框，可以直接关掉。

  6.导入后如果找不到文件，点一下充满视窗按键。

  此时看到的只是线框，只需在每个闭合框的任一边描上一遍即可生成面。有的仍无法生成，说明这个不是闭合线，你只需找到缺口补上线即可。

  7.现在就生成面了，只需用推拉工具图拉到一定高度即可了。

  以上就是如何将AutoCAD图形导入su中生成面的全部内容了，大家都学会了吗?
