怎么在AutoCAD中设置图形界限？
作者：花栀发布时间：
本教程讲解了怎么在AutoCAD中设置图形界限?操作起来是很简单的，想要学习的朋友们可以跟着小编一起去看一看下文,希望能够帮助到大家。
CAD画图怎么设置图形界限

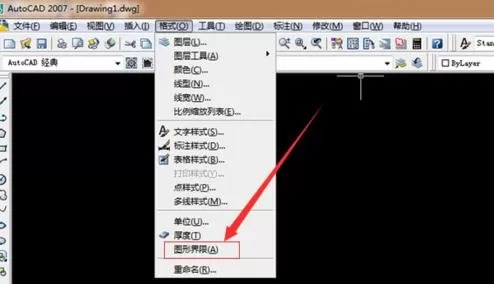

第一步打开CAD软件进入绘图页面后，我们在下面命令栏里输入英文limits后按回车键或者点击上面的工具栏格式→图形界限，如图：
第二步这时命令栏里会出现重新设置模型空间界限的说明，在下面的原坐标为(0.000,0.000)。看到这里我们直接按回车键就好。
第三步按了回车键后，这时命令栏里出现指定左下角点(0.000,0.000)，指定右上角点(420.0000,297.0000)。小编我打算设置成A3纸的大小，就在命令栏里输入(297,420)数字。如图：
第四步输入A3纸的尺寸(297,420)数字后，我们再按回车键。接着在命令栏里的命令处输入英文字母z后再按回车键。如图：
第五步我们再在下面的命令栏处输入英文字母a，意思指全部。然后再按Enter回车键。如下图所示：
这时命令栏里会出现正在重生成模型7个字，说明A3纸大小的图形界限设置完成。如下图所示：
以上就是怎么在AutoCAD中设置图形界限的全部内容了，大家都学会了吗?
