  cad图形分割保存处理的方法

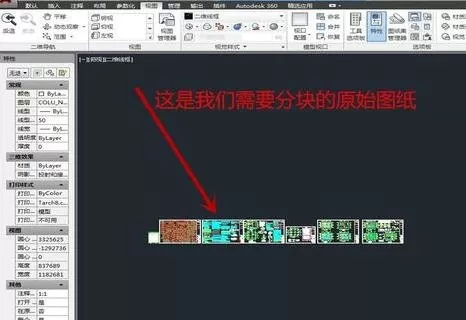

  打开CAD，并导入我们需要分块的图纸。(这里我就随便导入了一张)

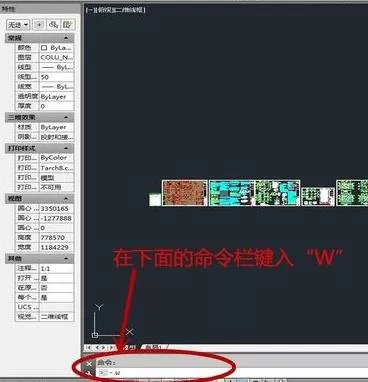

  这软件界面的下面命令栏中键入“W”，然后回车。

  因为我们现在是要把原图纸中的某部分分块单独保存出来，所以我们选择——转换为块。然后在点击图中被圈出来的部分。

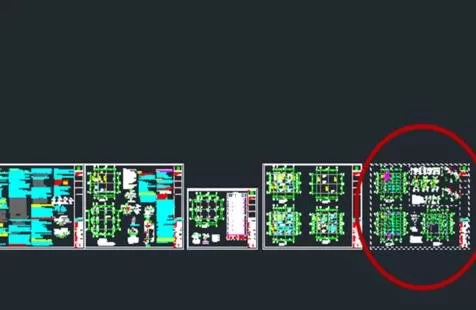

  左键拉框选块，选择我们要分出来的单独保存的部分。注意不要选择到其他部分。选择好后右击鼠标。

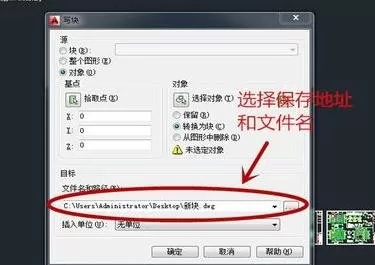

  然后又就会出现图中的命令框。这个时候我们在图中标注的地方选择我们保存的位置和文件名。(我这里就命名为“新块1”，保存在桌面)最后点击确定，就保存好了。

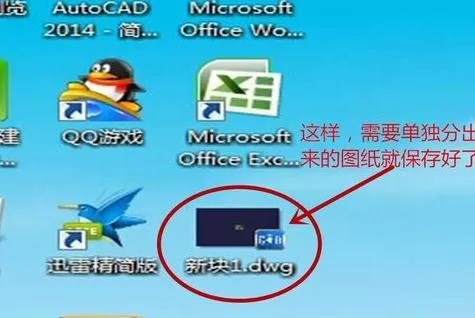

  这时候我们就可以在桌面看到我刚才保存的“新块1”。然后我们就可以把它单独导入广联达中了。(广联达图纸的导入这里我就不介绍了)

  以上就是怎么将AutoCAD图形分割保存处理的全部内容了，大家都学会了吗?
