下面的这篇文章是教大家怎么打断AutoCAD块图形?教程简单易学，有需要的小伙伴就赶紧和小编一起来学习吧。

  CAD块图形如何打断

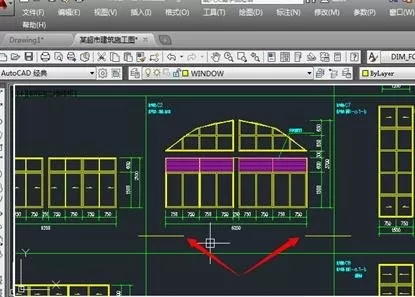

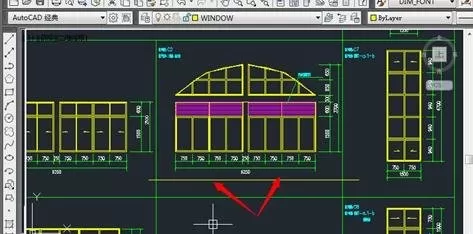

  打开一个工程图纸，这里需要在如图所示的位置打断，距离左边的点5000，右边的角点6000位置处打断。

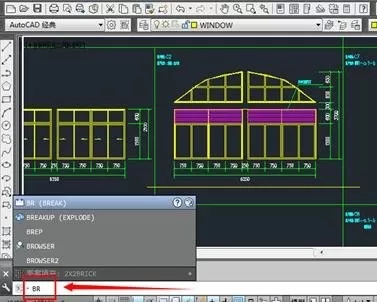

  使用快捷命令操作更快，一般来说快捷凡使用该操作的英文的前两个字母就足够，比如这里的“打断”(break)，直接输入“br”，点击“回车”或者是“空格进行确认。还可以点击右方的修改菜单的“打断”图标。

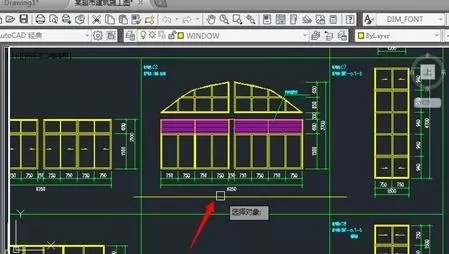

  这时候要求选择对象，使用鼠标，点击需要打断的对象进行选中，如这里的这条黄色的线条。

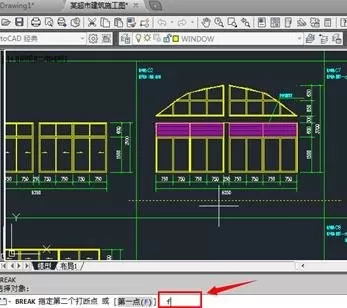

  这时候要求输入第二个打断点，为了精确，这里输入“f”，点击“空格”键或者是“回车”。

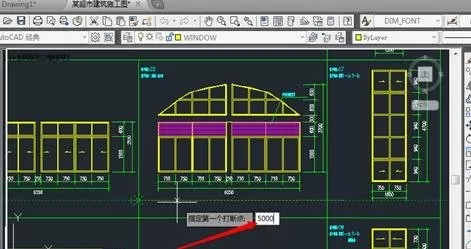

  这时候才要求指定打断的第一个点，捕捉打断点旁边的交点，输入距离5000，点击“回车”。

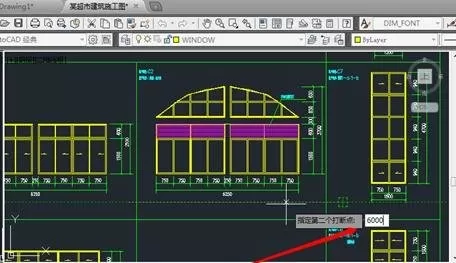

  这时候要求输入第二个点，使用捕捉，距离右边的交点6000，输入6000，点击“空格键或者是“回车”键予以确认。

  这样就精确的进行了打断操作。这里，如果是直接使用打断操作，当你点击“打断”命令之后——要求选择打断对象——选择打断对象(这时候就默认了你选择的位置作为打断的第一个点，是比较随意的，故不精确)，因此采用 以上的操作，方便又精确。

  以上就是怎么打断AutoCAD块图形的全部内容了，大家都学会了吗?
