AutoCAD 2014如何自定义线型?小伙伴们是不是很想知道该怎么做呢?下面感兴趣的小伙伴就和小编一起来学习一下自定义线型的方法吧!

  1、首先确保cad里面安装了如图这个插件，没有的话卸载CAD重新安装的时候可以手动选择安装

  2、我们在模型空间里画自己需要的线型，如图所示 (注：线段不要太长，如图我只画了3mm )

  3、选择中间的文字，x分解 ，必须得要这一步哦

  4、选中线段和文字，输入“mkltype”命令 ，回车

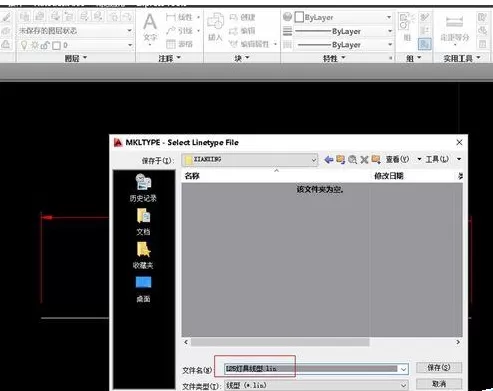

  5、选择lin文件的存储位置和文件名，如图“L25灯具线型 ”，回车

  6、输入线型的名称，如图“L25”， 回车

  7、输入线型的注释描述，如图“线条灯 ”，回车

  8、这一步是用鼠标来定义线型的起始点，定义完毕后回车

  9、最后一步是选择对象，全选整个线型就行

  10、完事后，我们看到在指定路径的文件里，出现了一个可编辑的记事本文件L25灯具线型.lin

  11、我们回到CAD，在 线型管理器 里，就能找到编辑好的线型，我们可以用来画图了

  12、另外还可以更改lin文件来修正线型，如图，1是指第一根线段和字符之间的距离，2是指字符和第二段线之间的距离，3是指字符上下的坐标距离，因为有的时候自己编辑的线型不是很理想，不是缝隙小了就是字符没在线段中间，我们可以通过修改这些参数来修正线型.

  以上就是小编给大家带来的全部内容，大家都学会了吗?
