今天小编给大家分享的是excel2010怎么制作排列图?对这个感兴趣的小伙伴们就和小编一起学习下吧，以下就是具体的内容。

  excel2010制作排列图的教程：

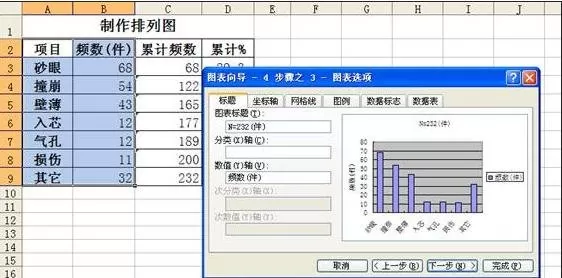

  制作排列图步骤1：选择A2:B9数据，点击“常用工具栏”的“图表向导”工具，选择“柱形图-簇状柱形图-下一步-下一步”，在“图表向导步骤之3”中，将“图表标题”改为“N=232(件)”，“数值(Y)轴”设置为“频数(个)”

  制作排列图步骤2：在“网格线”标签，取消“数值(Y)轴主要网格线”，在“图例”标签，取消“显示图例”，在“数据标志”标签，勾选“值”，设置完毕后，直接单击“完成”，插入图表。

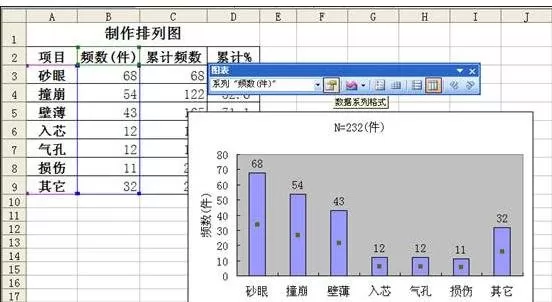

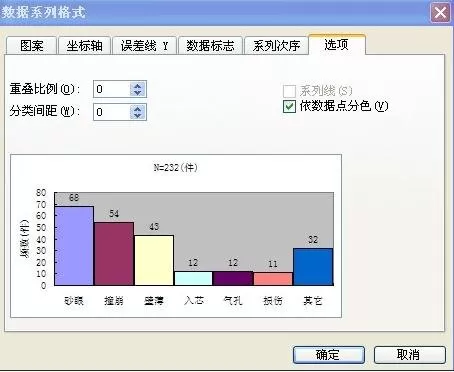

  制作排列图步骤3：在“图表工具栏”选择“系列"频数(件)"”，点击右侧的“数据系列格式”按钮，进入“数据系列格式”设置对话框，选择“选项”标签，将“分类间距”设置为0，勾选“依数据点分色”。

  制作排列图步骤4：设置完成后，点击“确定”得到如图显示的图表。

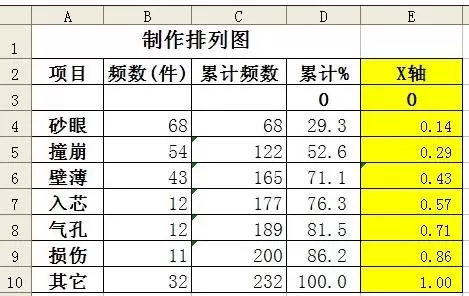

  制作排列图步骤5：在工作表数据区域的第三行插入一空行。在E列加一辅助列，E2单元格输入如“X轴”之类的标记。D3、E3单元格分别输入0。在C4单元格输入公式“=SUM($B$4:B4)”，D4单元格输入公式“=C4/$C$10*100”，E4单元格输入公式“=ROW(A1)/COUNTA($D$4:$D$10)”，向下复制公式至第10行，得到如图所示的数据源。

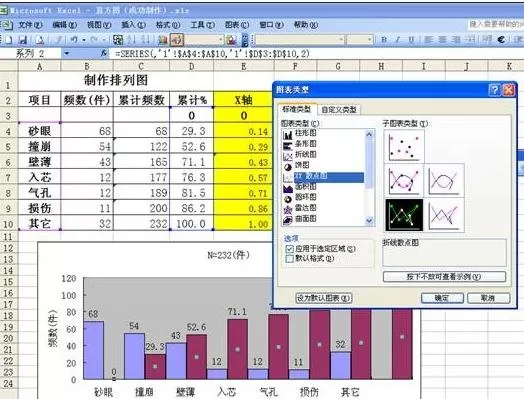

  制作排列图步骤6：选择D3:D10区域，将其拖放至图表区域，添加一个新数据系列，右键单击新添加的数据系列，依次选择“图表类型-XY散点图-折线散点图-确定”，将新数据系列设置为“折线散点图”。

  制作排列图步骤7：右键单击图表区域，选择“源数据”，打开“源数据”设置对话框，在“系列”标签中，选择“系列2”，将其“X值”设置为“=$E$3:$E$10”，“Y值”设置为“=$D$3:$D$10”，确定。

  制作排列图步骤8：右键单击图表区域，选择“图表选项”，在“坐标轴”标签中，将“次坐标轴”的“数值X轴”与“数值Y轴”勾选。在“标题”选项标签中，将“次数值(Y)轴”设置为“累计(%)”得到如图所示图表。

  制作排列图步骤9：在F2单元格输入公式“=C10/GCD(100,232)”向右复制公式至G2，得到两个数据，58和25，这两个数据将分别设置为“主坐标轴”和“次坐标轴”的“主要刻度单位”。

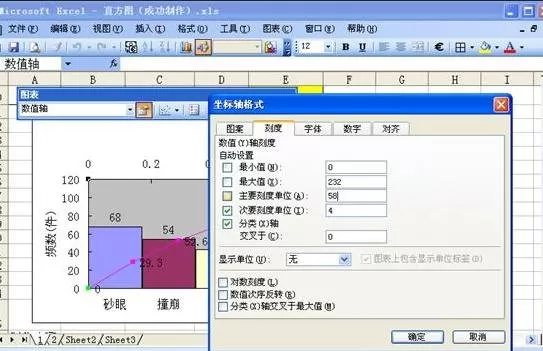

  制作排列图步骤10：在“图表工具栏”选择“数值轴”，点击右侧的“坐标轴格式”按钮，在“坐标轴格式”对话框的“刻度”标签下，将“最大值”改为“232”，“主要刻度单位”改为“58”。如图所示

  制作排列图步骤11：用同样的方法，选择“次数值(Y)轴”将其最大刻度设置为“100”，“主要刻度单位”设置为“25”。

  制作排列图步骤12：选择“次数值(X)轴”，将其最大刻度设置为“1”。

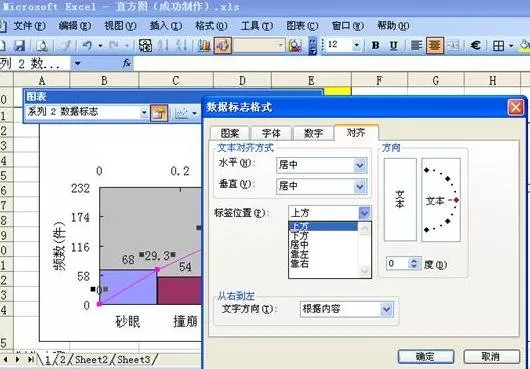

  制作排列图步骤13：选择“系列 2 数据标志”，在“数据标志格式”的“对齐”标签下，将“标签位置”选择为“上方”。

  制作排列图步骤14：单独选择系列2的数据标签0和100.0分别将其删除。

  制作排列图步骤15：在图表工具栏选择“次数值(X)轴”，在“坐标轴格式”的“图案”标签下，将“坐标轴”选择为“无”，将“刻度线标签”选择为“无”，得到如图所示的标准排列图。

  ？

  以上就是excel2010制作排列图的步骤了，大家都学会了吗?
