下面是Word2016插入组织结构图的具体步骤，想要学习的朋友快来看看吧，希望可以帮助到有需要的小伙伴哦。

  插入组织结构图的步骤如下：

  步骤一：单击“插入”选项卡，在“插图”控件组中单击“SmartArt”，在“选择SmartArt图形”对话框中单击左侧的“层次结构”，在中间栏中选择一种样式，最后点“确定”。(如图1)

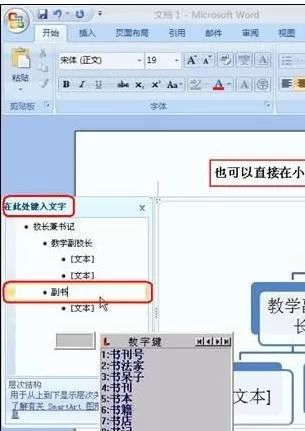

  步骤二：在左侧“文本窗格”中从组织结构的最高级开始输入组织结构图中每个小方框中的文字。(如图2)

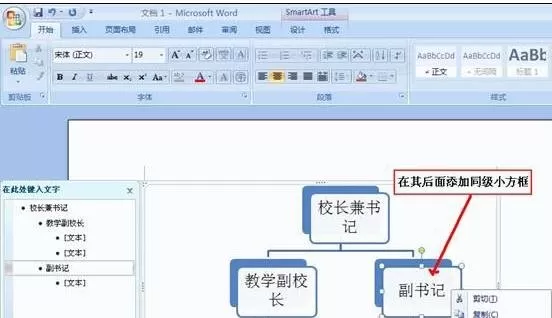

  步骤三：如发现结构图中的小方框不够用，如想添加一个后勤副校长框，可以右键单击副书记框，在弹出的快捷菜单中单击“添加形状”，根据实际情况选择“在后面添加形状”或者是“在前面添加形状”、“在上边添加形状”、“在下边添加形状”。(如图3)

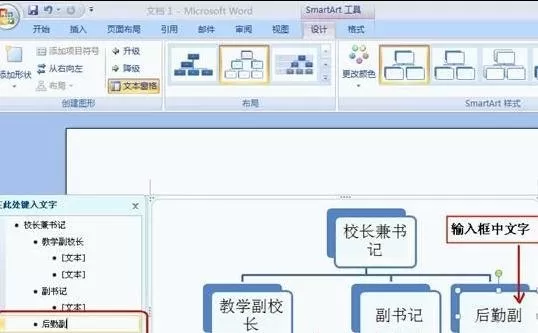

  步骤四：在文本窗格中或直接单击插入的小方框，把其中输入文字。(如图4)

  步骤五：右键单击后勤副校长框，在弹出的快捷菜单中单击“添加形状”→在下边添加形状，添加出其下级组织结构框。(如图5)

  步骤六：把新插入的组织结构框中输入文字。(如图6)

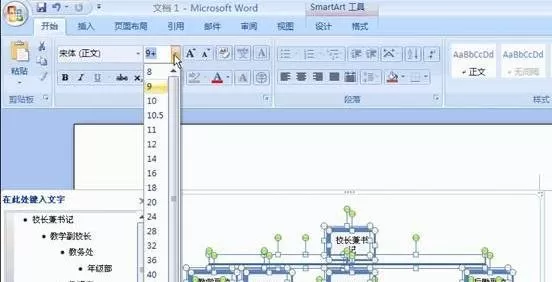

  步骤七：在组织结构图总框内空白处单击左键后按Ctrl+A(选择所有)，然后单击“开始”选项卡，在“字体”控件组中设置字体、字号等。(如图7)

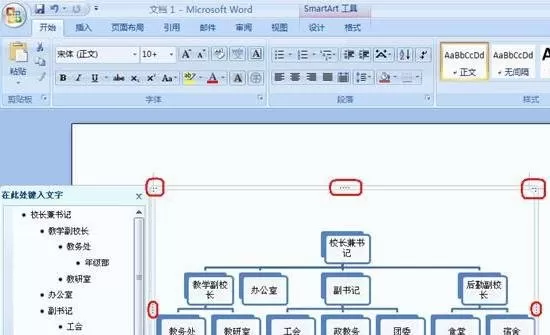

  步骤八：可以拖动组织结构图总框周围的控制点，来调整组织结构图的大小。(如图8)

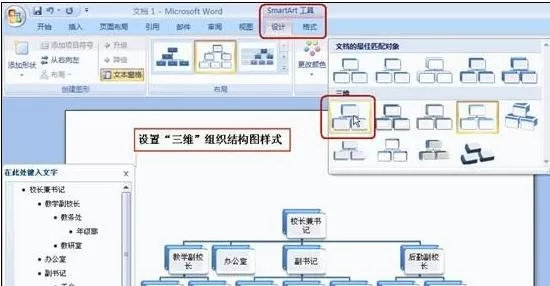

  步骤九：在新出现的“SmartArt工具”下单击“设计”选项卡，在“SmartArt样式”控件组中可以选择“三维”组织结构图样式。(如图9)

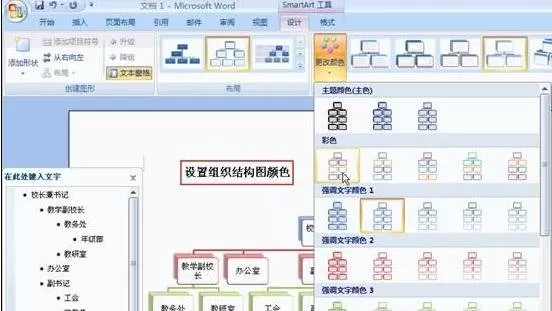

  步骤十：在SmartArt样式”控件组中单击“更改颜色”可以选择预设的组织结构图颜色。(如图10)

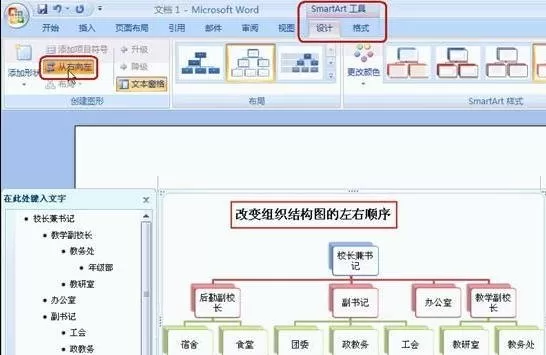

  步骤十一：在“设计”选项卡下的“创建图形”控件组中可以通过选择“从右向左”来改变组织结构图的左右顺序。(如图11)

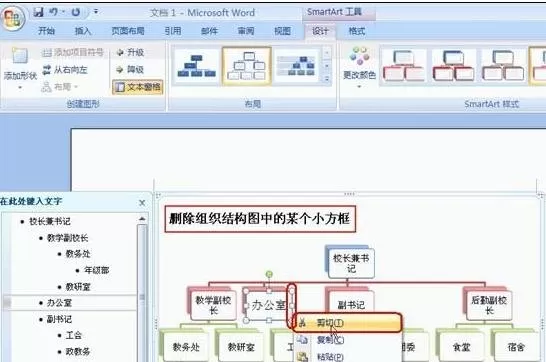

  步骤十二：如要删除组织结构图的某个小方框，可以右键单击该小方框的四框，在弹出的快捷菜单中选择“剪切”即可。(如图12)

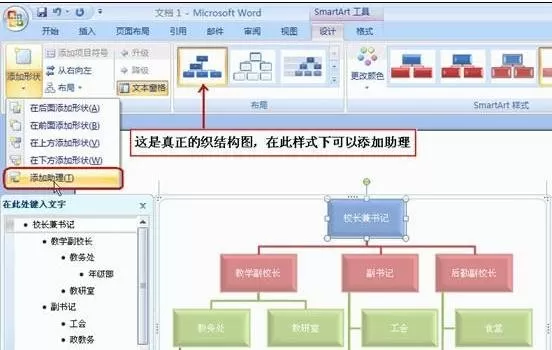

  步骤十三：在“设计”选项卡下的“布局”控件组中选择“组织结构图”样式(先前的其实是层次结构图)来改换组织结构图样式，改为真正组织结构图后，就可以给某小方框添加“助理”了。(如图13)

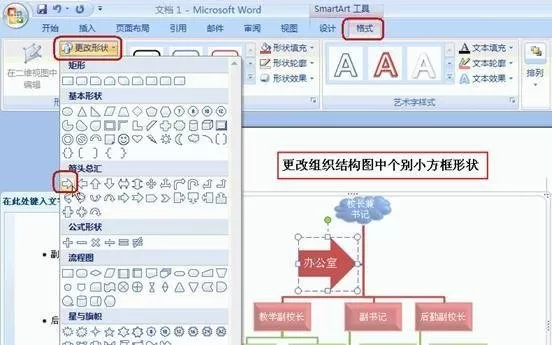

  步骤十四：单击某小方框后，在“格式”选项卡下的“形状”控件组中单击“更改形状”，可单独更改组织结构图中的每个小方框的形状。(如图14)

  步骤十五：在组织结构图总框内空白处单击左键后按Ctrl+A选中所有组织结构图，然后在“形状样式”控件组中可以重新选择一种形状样式。(如图15)

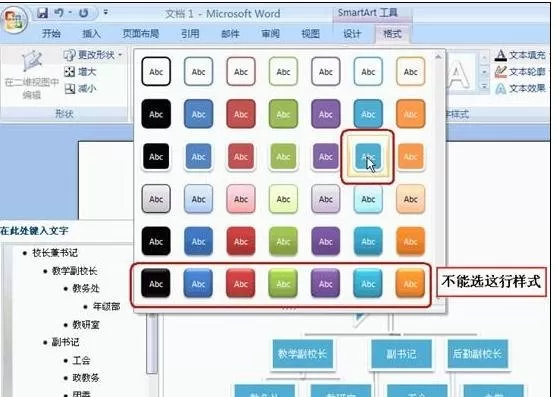

  步骤十六：不过不要选最下边那行样式(强烈效果)，选这种样式各小方框之间的连线就显示不出来了。(如图16)

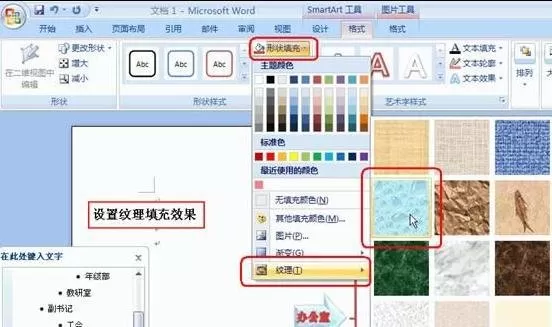

  步骤十七：左键单击组织结构图中的某个方框，然后单击“形状样式”控件组中的“形状填充”，可以把小方框用其它颜色、图片或纹理进行填充。(如图17)

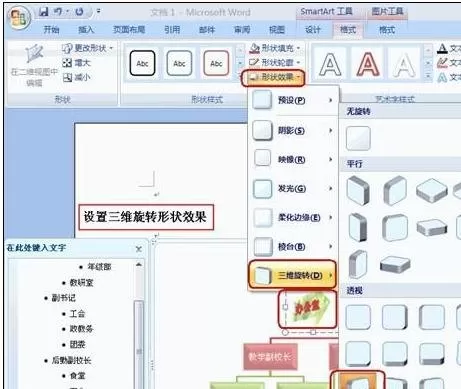

  步骤十八：而单击“形状效果”可以进行阴影、发光、三维旋转等设置。(如图18)

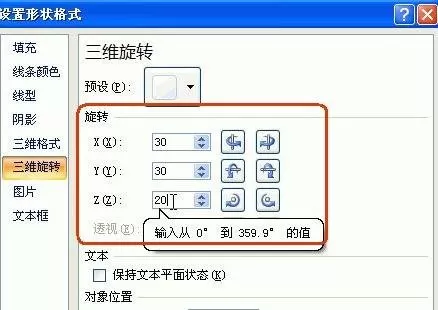

  步骤十九：如果你觉得还不过瘾，还可以右键单击组织结构图中的小方框，在弹出的快捷菜单中选择“设置形状格式”来进行更详细的设置。(如图19)

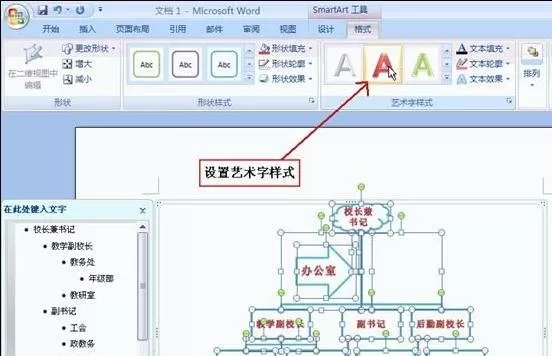

  步骤二十：

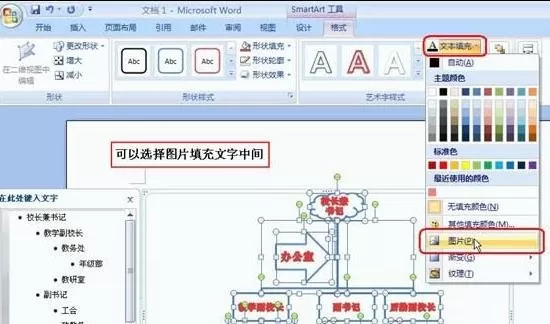

  步骤二十一：如果文字够大，还可以单击“文本填充”，重新选择一种颜色或一幅图片、一种纹理来填充文字中间部分。(如图21)

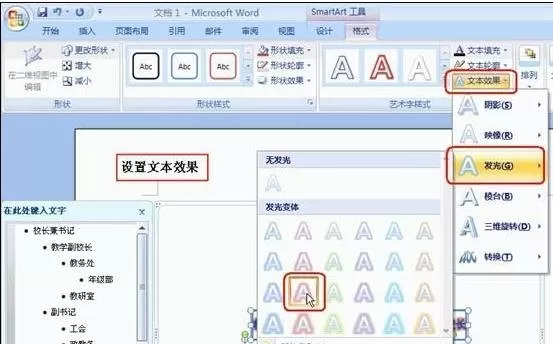

  步骤二十二：单击“文本效果”还能对文字进行更丰富的效果设置。(如图22)经过上述这些设置之后，再溶入你自己的审美观点，漂亮的组织结构图就新鲜出炉了。

  以上就是如何在Word2016中插入组织结构图的全部内容了，大家都学会了吗?
