有很多朋友不知道word如何画刀具的平面图，那么下面小编将给大家讲解word画刀具的平面图教程哦，大家可以去下文看一看，相信是值得伙伴们学习的哦!

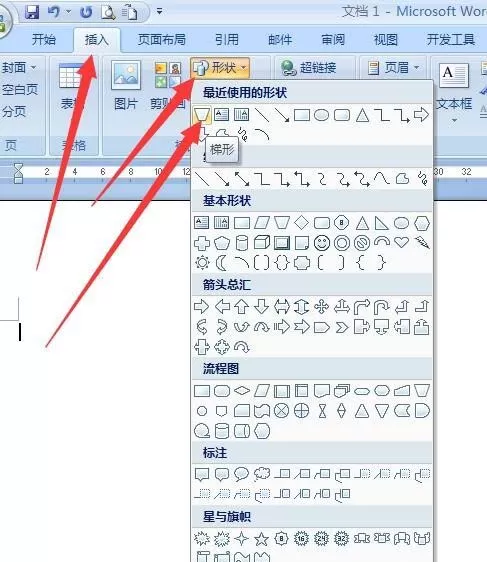

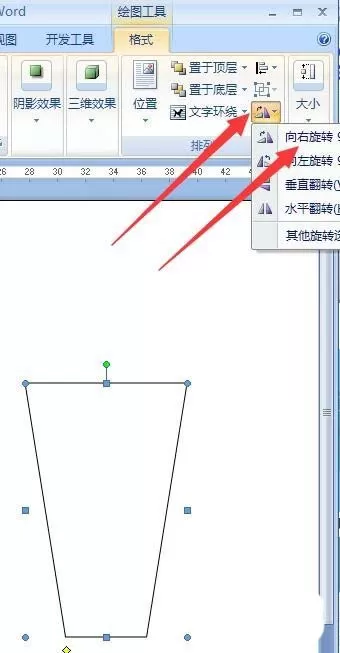

  1、打开word，点击插入菜单，点击功能区的“形状”，选择梯形。在界面上拉出一个梯形，然后自动跳转到格式菜单，点击排列功能区中的旋转，选择向右旋转。

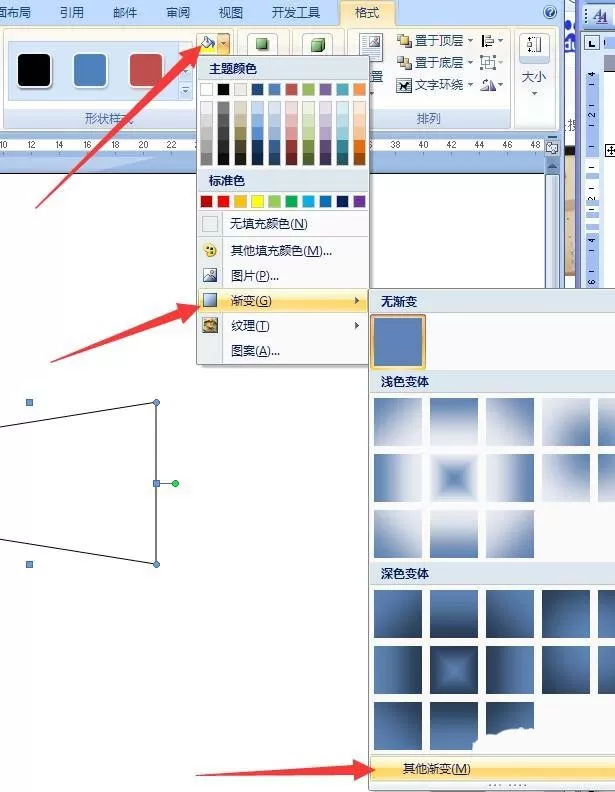

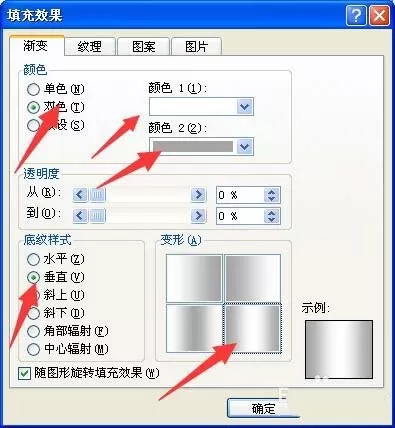

  2、在格式菜单中再点击“形状填充”工具，选择渐变工具里的其他渐变。选择双色，一种设置白，一种设置淡灰。底纹样式点“垂直”，再选两头灰，中间白的那个。确定。

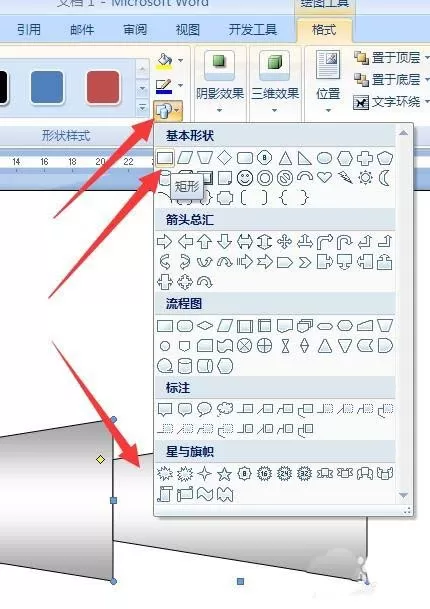

  3、把绘制好的图用鼠标右键按住往右拉动放手，出现菜单，选择“复制到此位置”。复制出来后选中，点击“格式”菜单中的更改形状按钮，选择矩形。再指向右侧中间的控制点往左拉小。

  4、把小矩形继续用右键拉出复制。再拉大一些。

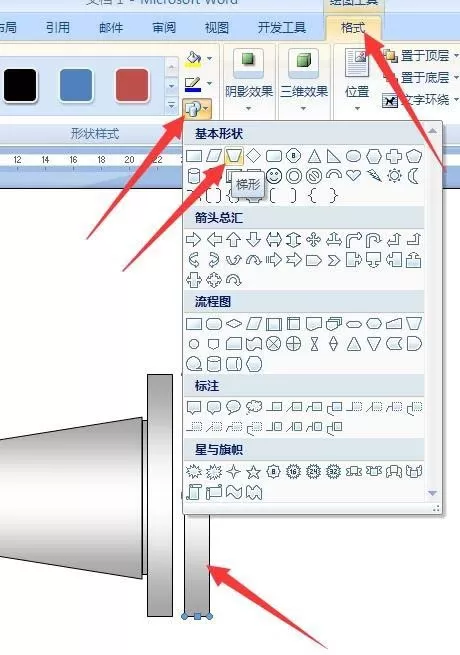

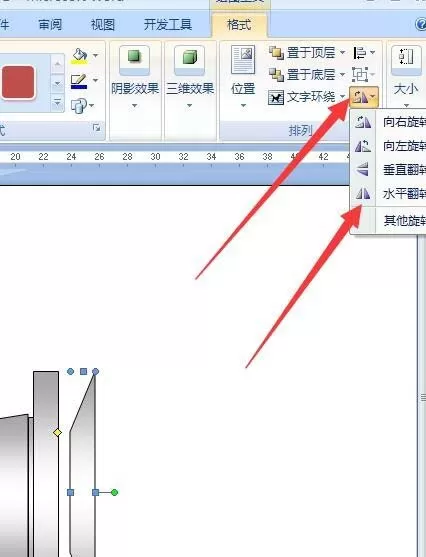

  5、刚画好的矩形继续右键拉出复制。再“格式——更改形状”，更改为梯形，再“格式——旋转——水平翻转“再指向黄色点往上拉动，将梯度拉小。再把高度也拉小。

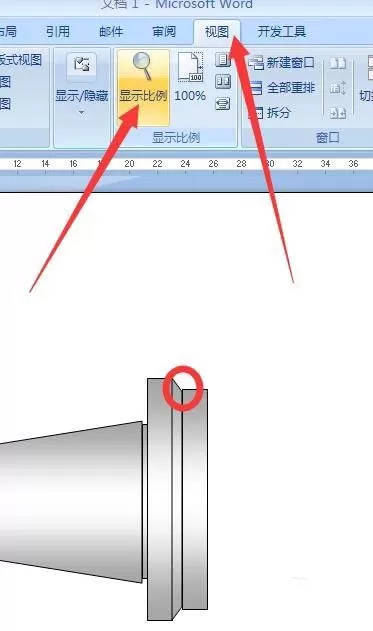

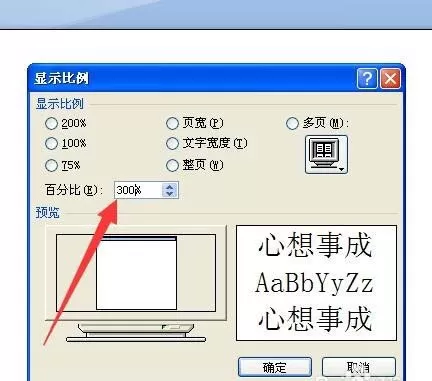

  6、如果有细微的对不齐，可点击”视图——显示比例“，放大界面，看得更清楚些，也容易控制拉大拉小。

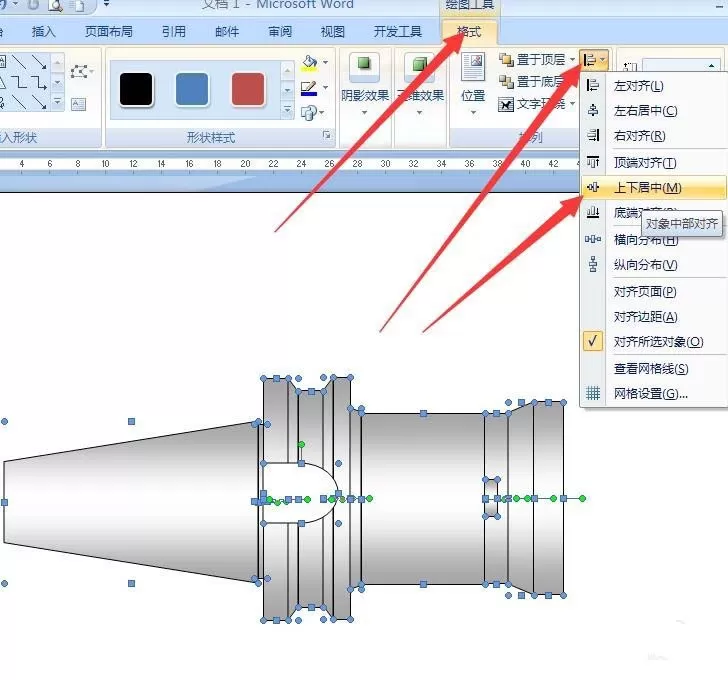

  7、以同样的方法继续复制，旋转，拉大拉小其它部位。把全部画好后，按住shift键把全部选中，再点“格式——对齐——上下居中”，把全部图形对齐。

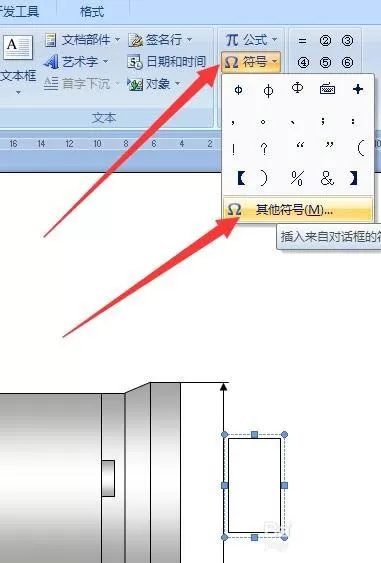

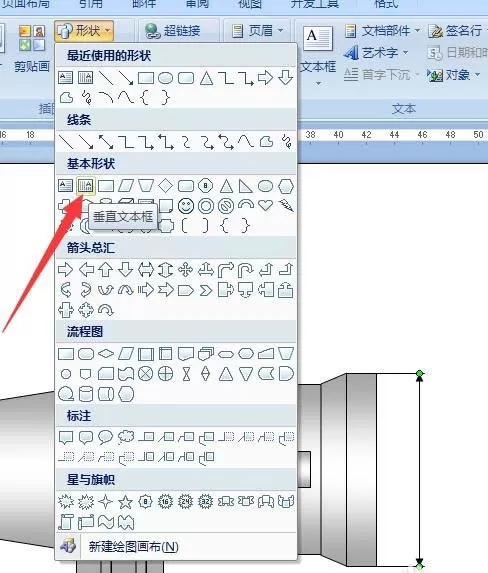

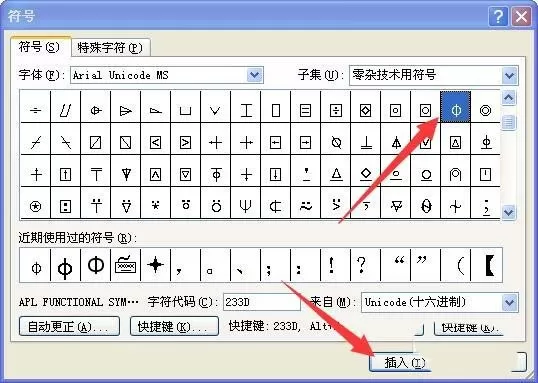

  8、再画出两条直线，和双向箭头。画时按住shift键保持平直。最后再点击“插入——形状——文本框”，拉出文本框，插入Φ符号，再输入数字。

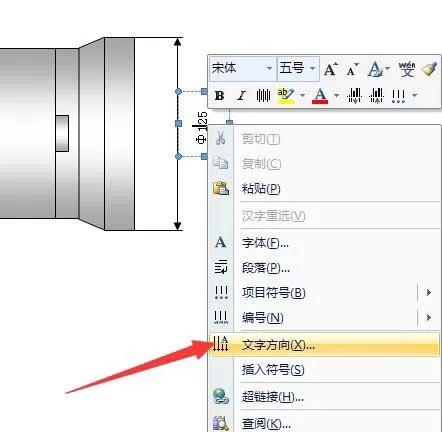

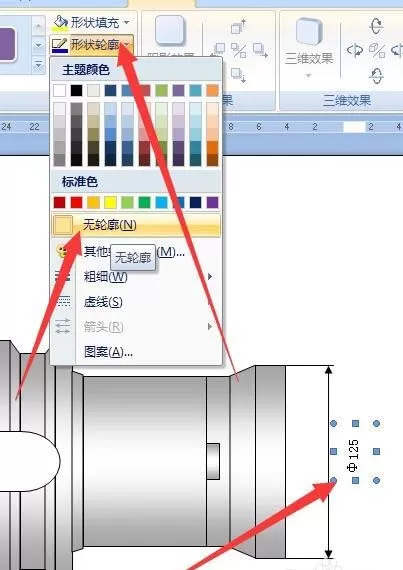

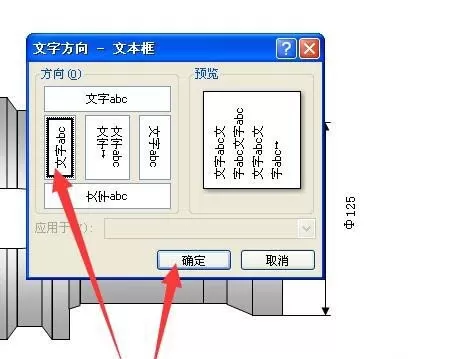

  9、在文本框内部右击，选择文字方向，点击左侧的方向，确定。最后再点击“形状轮廓”——无轮廓“，去掉文本框的边线。OK一个刀具配置图就绘制好了。

  以上就是word画刀具的平面图教程，希望可以帮助到大家。
