有许多小伙伴还不会使用SolidWorks绘制弹簧，下面小编分享了使用SolidWorks绘制弹簧的教程，希望感兴趣的朋友都来共同学习哦。

  1、单击“新建”按钮，创建一个零件文件。

  2、选取前视基准面，单击“草图”，选择“草图绘制”按钮，进入草绘界面。以原点为中心，绘制直径为22mm的圆。

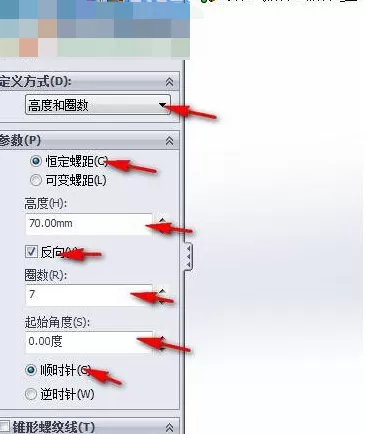

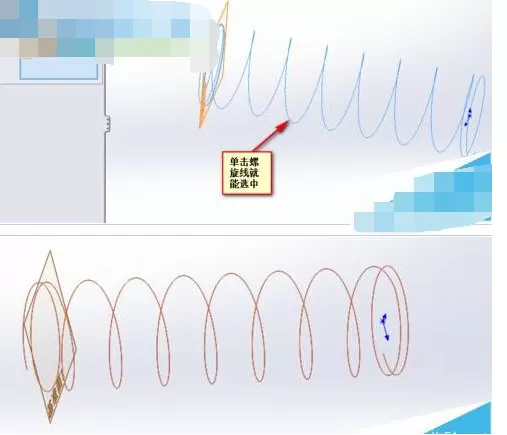

  3、选择【插入】-【曲线】-【螺旋线】，在草绘界面左侧出现螺旋线属性管理器。在【定义方式】下拉菜单中选择“高度和圈数”，在【参数】选项中做如下设置，选择“恒定螺距”，高度输入70，选择“反向”，圈数输入7，起始角度输入0°，确定后生成如下螺旋线。

  4、按住Ctrl键，同时选择“草图1”和“前视基准面”，选择【插入】-【派生草图】，生成草图2派生，系统自动进入草图绘制模式。

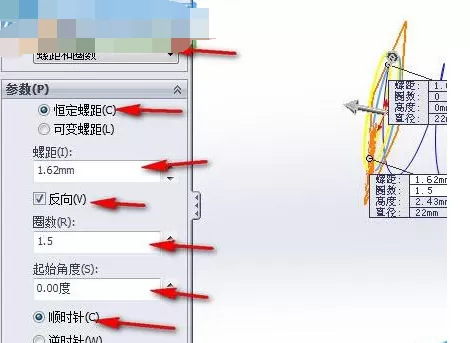

  5、选择【插入】-【曲线】-【螺旋线】，在草绘界面左侧出现螺旋线属性管理器。在【定义方式】下拉菜单中选择“螺距和圈数”，在【参数】选项中做如下设置，选择“恒定螺距”，螺距输入1.62，圈数输入1.5，起始角度输入0°，逆时针，确定后生成如下螺旋线。

  6、单击【特征】，选择【参考几何体】中的【基准面】，选择前视基准面为参考在【基准面】属性管理器中做如下设置。在距离文本中输入70，勾选“反转”，单击确定，完成基准面1的创建。按住Ctrl键，同时选择“草图1”和“基准面1”，选择【插入】-【派生草图】，生成草图3派生，系统自动进入草图绘制模式。

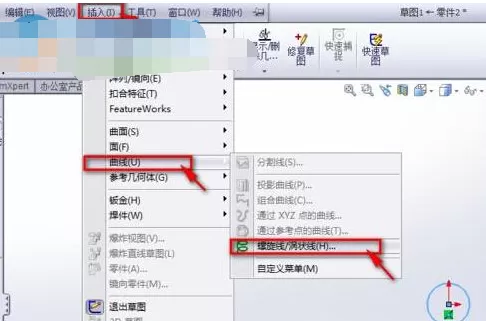

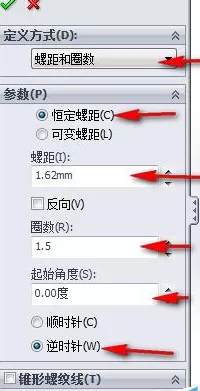

  7、选择【插入】-【曲线】-【螺旋线】，在草绘界面左侧出现螺旋线属性管理器。在【定义方式】下拉菜单中选择“螺距和圈数”，在【参数】选项中做如下设置，选择“恒定螺距”，螺距输入1.62，圈数输入1.5，勾选反向复选框，起始角度输入0°，选择顺时针，确定后生成如下螺旋线。

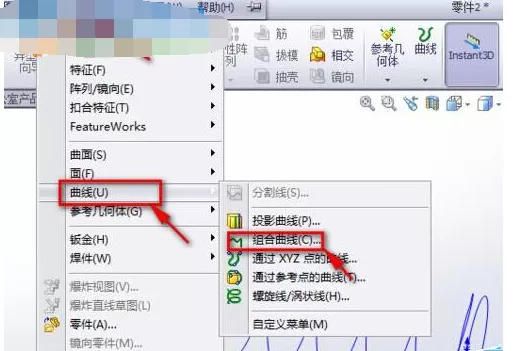

  8、选择【插入】-【曲线】-【组合曲线】，在出现的界面中，分别单击草图中的螺旋线1，螺旋线2，螺旋线3。单击左侧的确定，生成组合曲线。

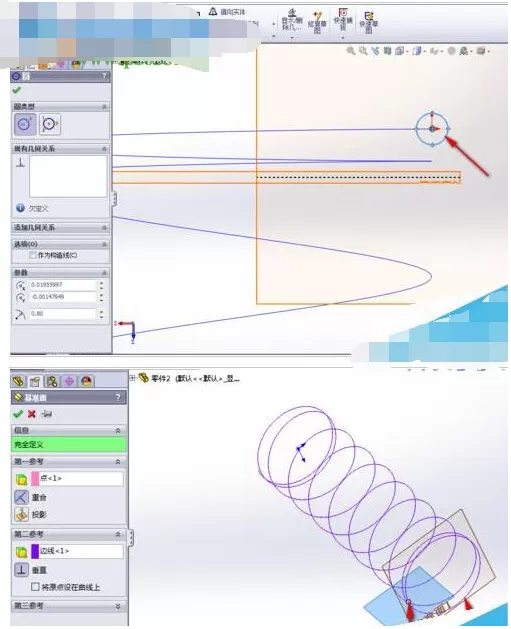

  9、单击【特征】，选择【参考几何体】中的【基准面】，选择草绘中的点和边线，生成基准面2。进入草图绘制界面，以原点为中心，绘制直径为1.6mm的圆，退出草图绘制。

  10、单击【扫描】，在扫描属性中轮廓选择“草图4”，路径选择“组合曲线1”，单击确定完成扫描。如图完成弹簧的制作。

  以上就是如何使用SolidWorks绘制弹簧的全部内容了，大家都学会了吗?
