AutoCAD被广泛应用，那在AutoCAD中怎样设置尺寸标注?下面就是在AutoCAD中设置尺寸标注的具体操作，很简单哦，看完之后你也来试试吧!

  一、AutoCAD创建与设置尺寸标注样式的方法

  1、尺寸标注样式;

  尺寸标注四要素：尺寸界线、尺寸线、尺寸起止符号(箭头)、尺寸数字;

  2、标注样式管理器;

  标注样式

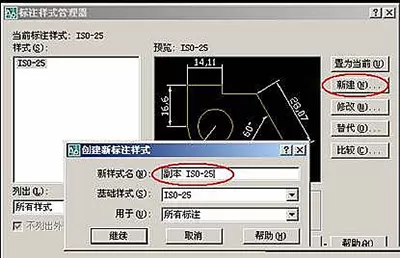

  (1)新建尺寸标注样式;

  标注样式管理器

  新建尺寸标注样式

  选“继续”;

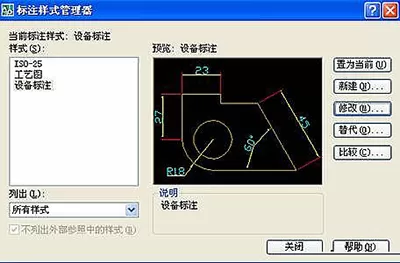

  (2)将某标注样式“置为当前”;

  标注样式管理器

  (3)设置尺寸标注样式;

  设置尺寸标注样式

  二、标注尺寸的方法;

  标注尺寸

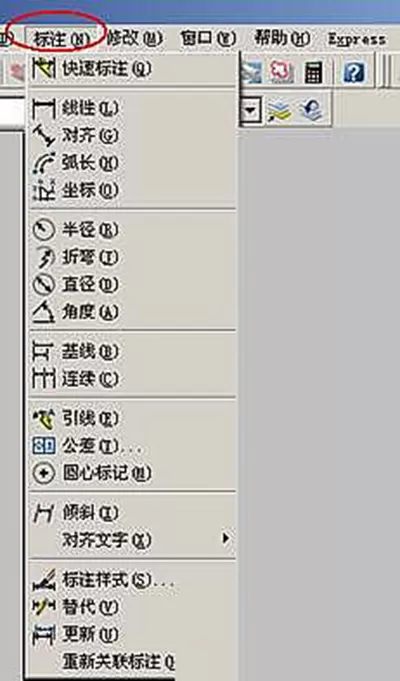

  1、“线性”标注和“对齐”标注命令;

  【例1】给图形标注尺寸

  标注尺寸

  未标注前：

  标注尺寸

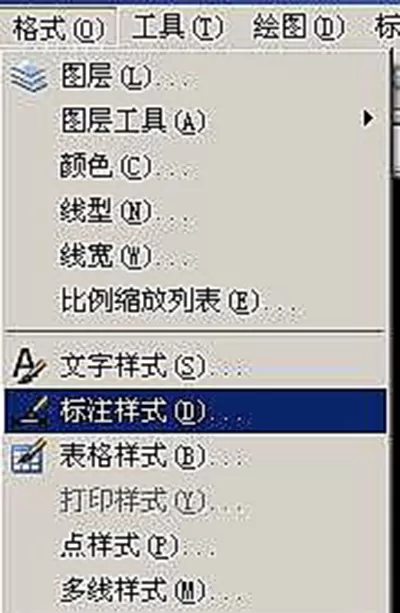

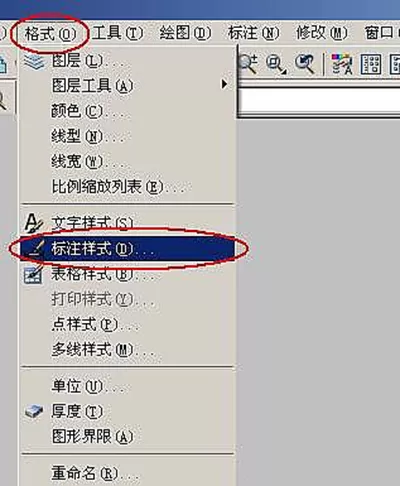

  步骤：(1)，打开“格式”—》“标注样式”à“标注样式管理器”

  标注样式

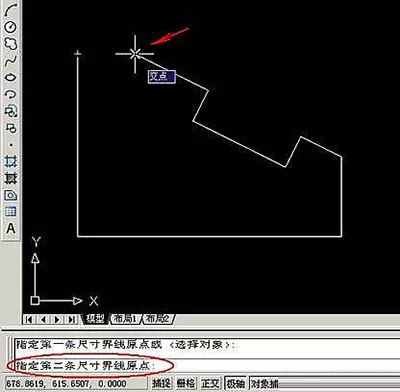

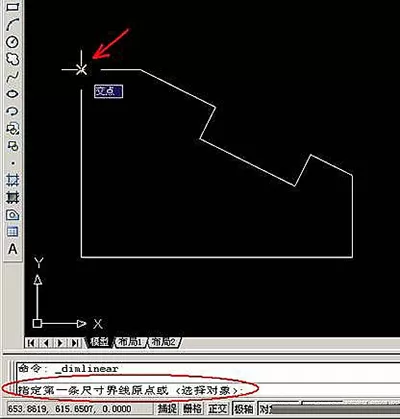

  (2)， 启用“线性”标注命令，用鼠标单击“轮廓线”的两个端点，

  标注样式

  标注样式

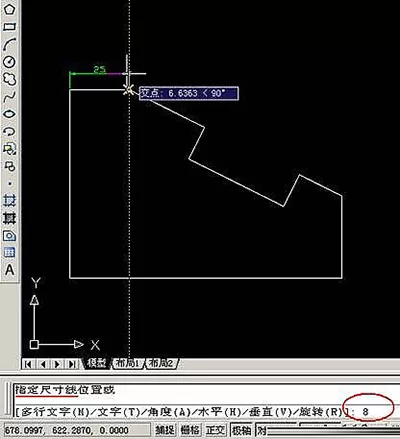

  然后，输入控制距离：8，再按Enter。

  标注样式

  (3)重复“线性”标注命令，完成全部水平和垂直尺寸标注;

  标注样式

  (4)。 用“对齐”标注命令，完成倾斜直线尺寸标注;

  标注样式

  2、连续标注和基线标注;

  【例2】

  在标注样式管理器中，新建两个标注样式：

  (1)连续标注;

  (2)基线标注;

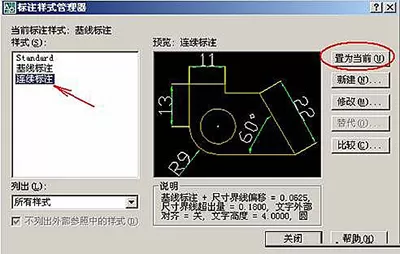

  将“连续标注”置为当前，标注如下。

  标注样式管理器

  标注样式

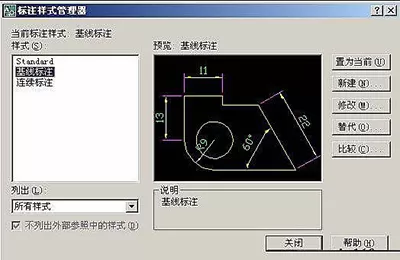

  将“基线标注”置为当前，标注如下：

  标注样式管理器

  标注样式

  3、 半径、折弯和直径标注;

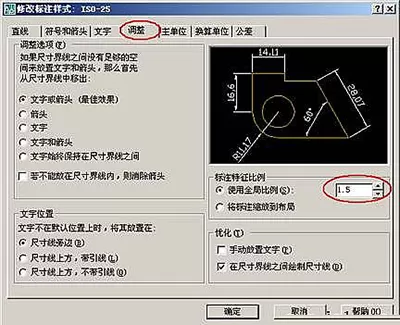

  先在“格式”—“标注样式”中修改标注样式;

  标注样式

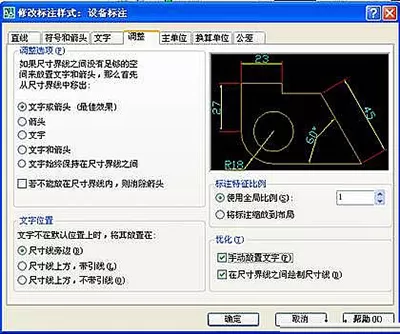

  修改标注样式

  标注样式

  修改：

  标注样式

  在标注样式管理器中，新建“直径标注”;

  标注样式

  4、角度标注

  标注样式

  标注样式

  以上就是在AutoCAD中设置尺寸标注的具体操作，希望可以帮助到大家。
