Auto cad是大家常常用到的，但一些小伙伴还不知道在Auto cad中怎样测量不规则图形面积，所以一起去下文学习一下吧。

  首先以规则的四边形为例，计算面积之前我们明白，只有形成面域的图形才能够测量出面积，我们所要测量的图形必须是闭合且是围合成面域的，我们用鼠标去点选图形的一条边，如果整个图形都被点选到了，就是面域形成的图形。否则，就不是。

  以四边形为例，如不是面域的图形，首先要转成面域，转成面域有四种方法：

  1.输入“pl”命令，回车，点选捕捉端点，使图像闭合，形成面域。

  2.使ctrl+c，和ctrl+shift+v，使图像转为块图形。

  3.使用REG命令，框选图形同样可以转换。

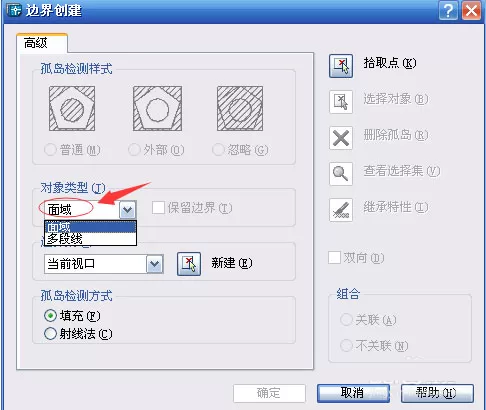

  4.同样，使用BO命令，跳出“边界创建”对话框(图一)，选择“面域”选项后，点右上角的“拾取点”(图一)，在图形内部点选，图形就变为面域了(图二)。

  计算面积有两种方法：

  1.输入aa，回车，输入o或者e，点选目标线条，出现面积和周长(图一)。

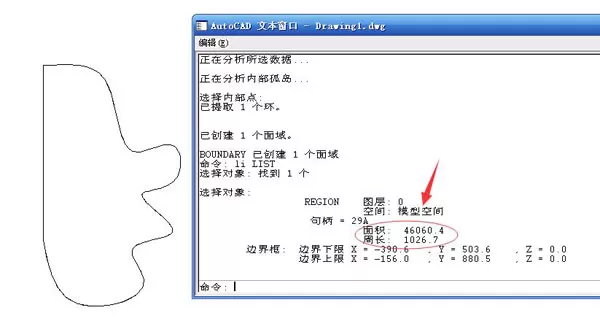

  2.输入“li”，回车，点选目标线条，回车，弹出一个窗口(图一)。

  6如果，需要同步测量两个，输入“li”回车，点选目标1和目标2，回车，会同步出现，两个物体的面积(图一)。

  以上就是在Auto cad中测量不规则图形面积的具体操作，希望可以帮助到大家。
