AutoCAD不少人都在使用，但是一些新手对这款软件还不太了解，那么下面来看看通过AutoCAD制作钢丝绳的图文教程吧。

  制作步骤如下：

  步骤1、画一条曲线做钢丝绳的中心线(尺寸参考)

  步骤2、画一圆做钢丝绳的外径(尺寸参考r=6)分7等份，切、切、切画一小圆，以r6的圆心到小圆圆心作一圆，剪切等份线，留下七星线。同样在小圆内分7等份画一小小圆，并剪切等份线留下小七星线。如图：需要的是白图层线，粉红图层线就不需要了。

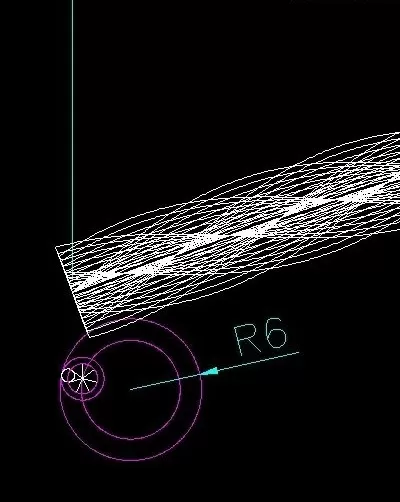

  步骤3、sweep——选择大的七星线——t(扭曲)——1800——选择曲线。扫出七条扭带。如图：

  步骤4、命令: _explode(分解)，分解七条扭带，然后删除八条(包括原来的一条)中心线和顶端的线。

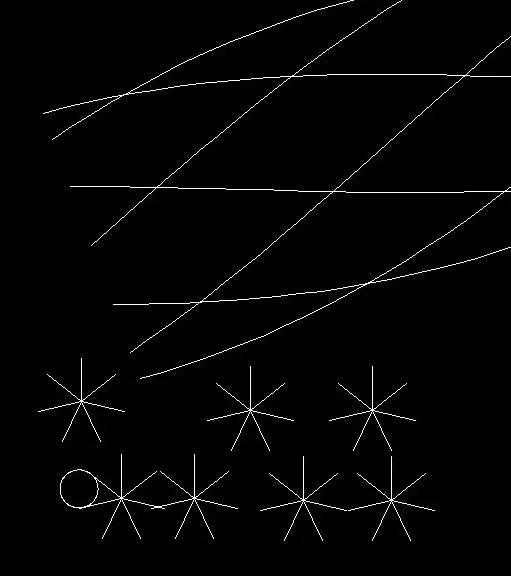

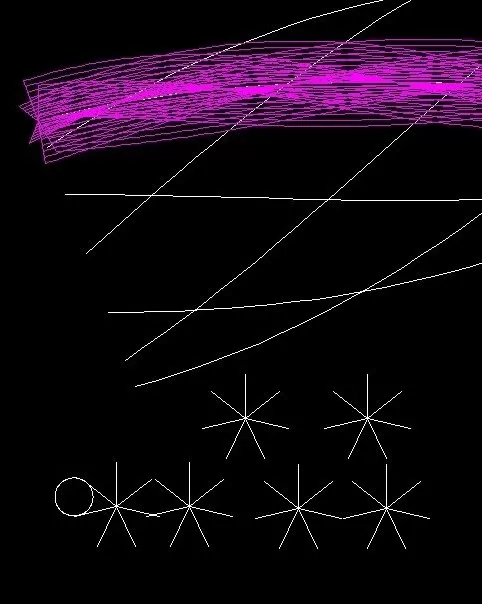

  步骤5、再复制六个小七星线。把粉红图层置为当前，删除其他辅助线。如图：

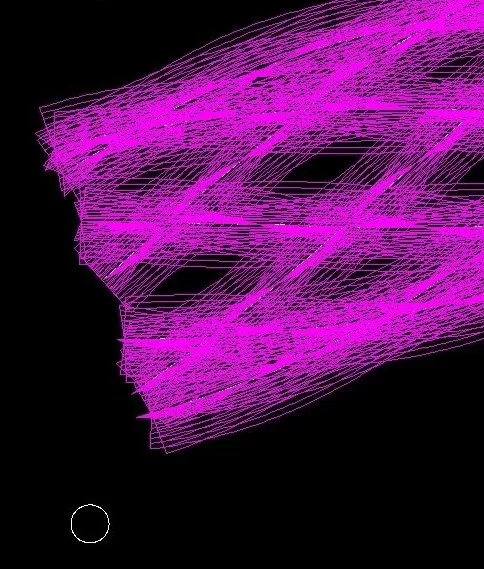

  步骤6、sweep——选择小的七星线——t(扭曲)—— -3600(注意：是负的)——选择任一条曲线。扫出七条扭带。如图：

  步骤7、同上全部扫掠完七个七星线。如图：

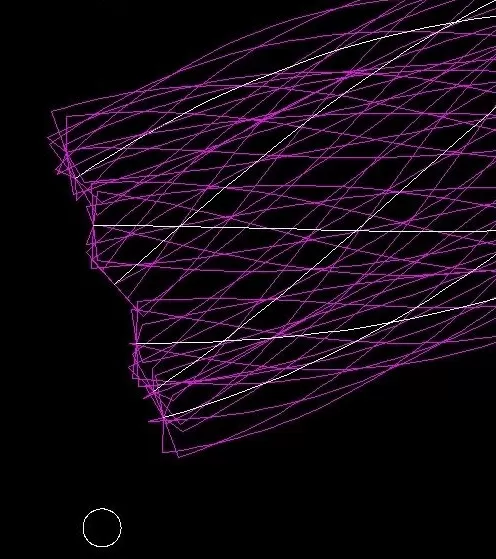

  步骤8、全部分解。如图：

  步骤9、删除与白线重合的所有线与顶端的线。

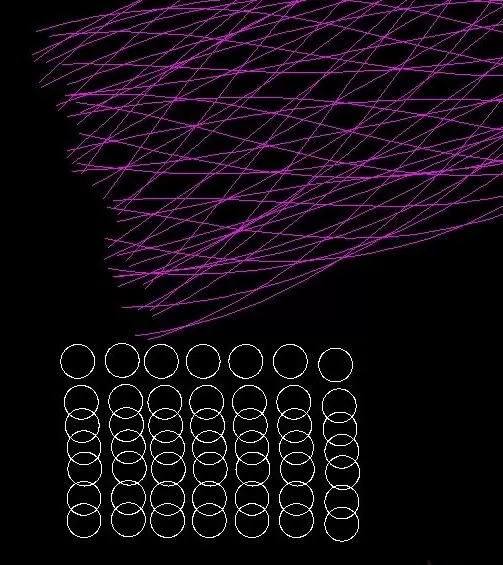

  步骤10、把一个小小圆复制成七七四十九个。如图：

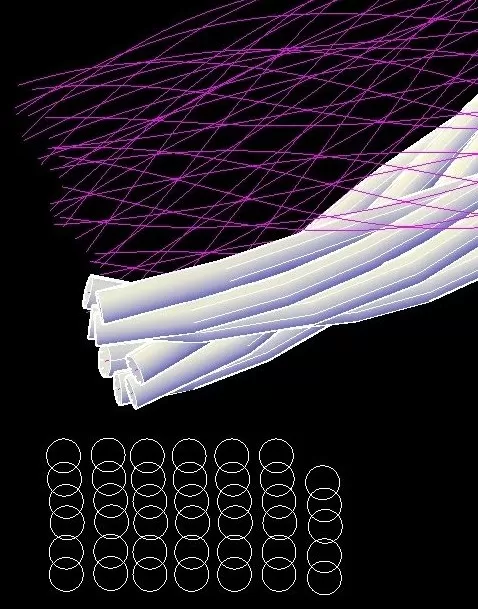

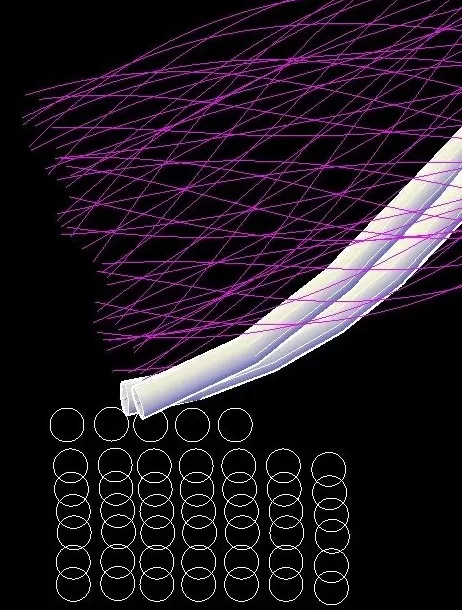

  步骤11、回到原来白色图层置为当前.接下来就是逐个扫掠(这回不用扭曲)

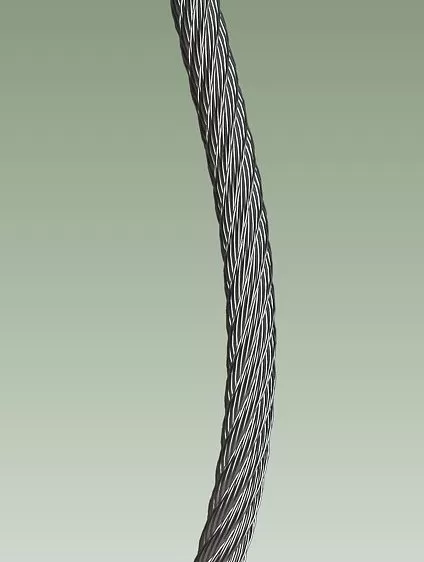

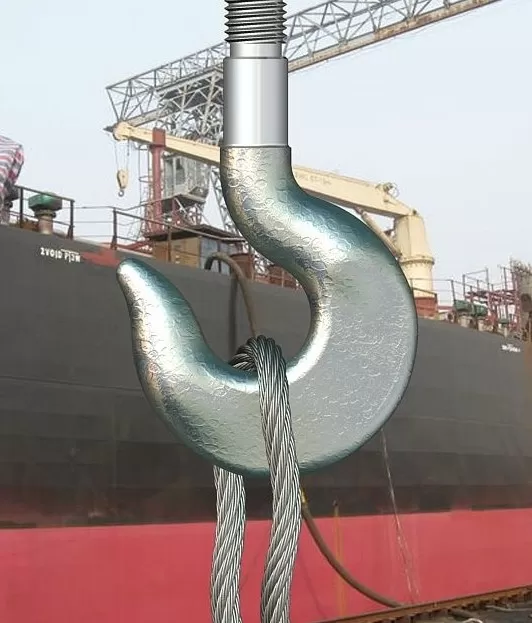

  步骤12、完成

  以上就是通过AutoCAD制作钢丝绳的图文教程，希望可以帮助到大家。
