CAD编号实现数字递增的详细教程
作者：别想发布时间：
CAD软件很不错哦，下面小编就分享CAD编号实现数字递增的详细教程，一起去学习学习吧，相信对各位小伙伴们一定会有所帮助的。
1、打开CAD。小编的应用情景是给元器件的管脚编号。例如下图这种。

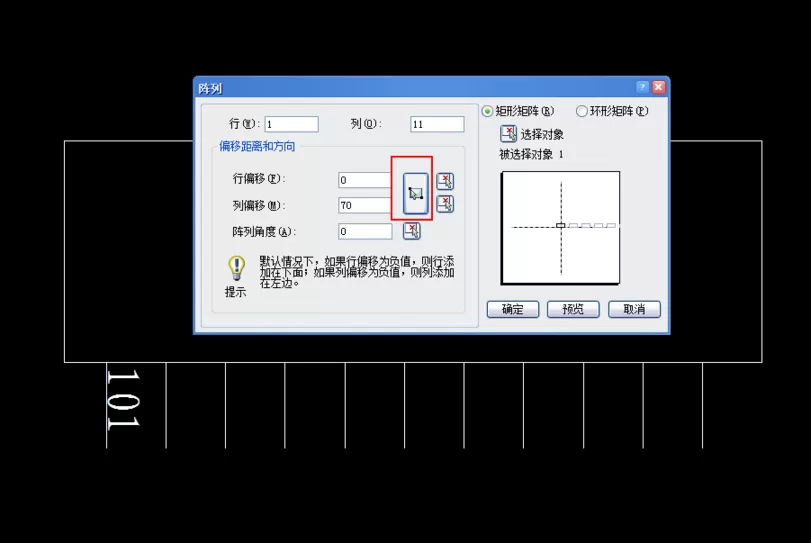

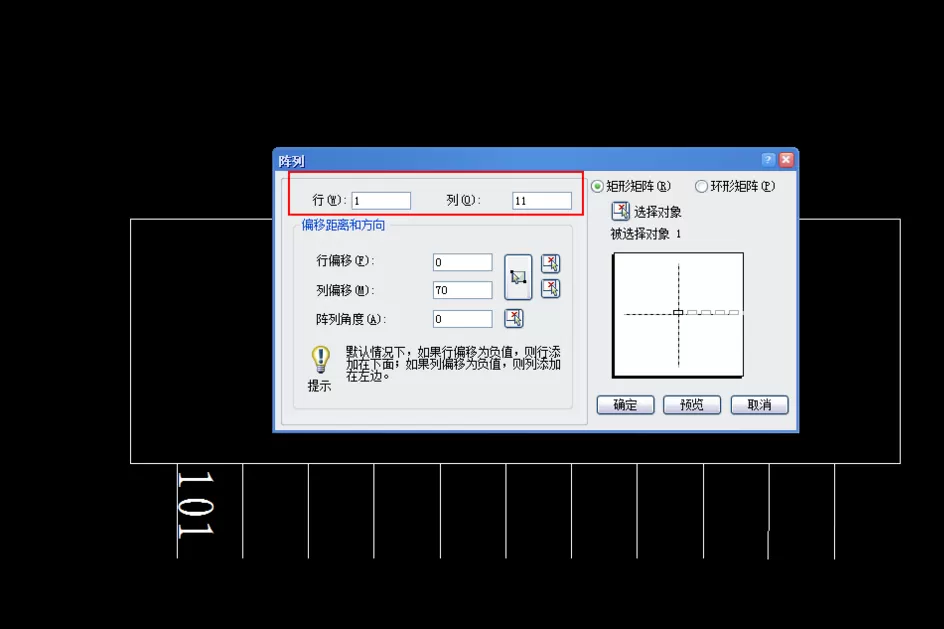

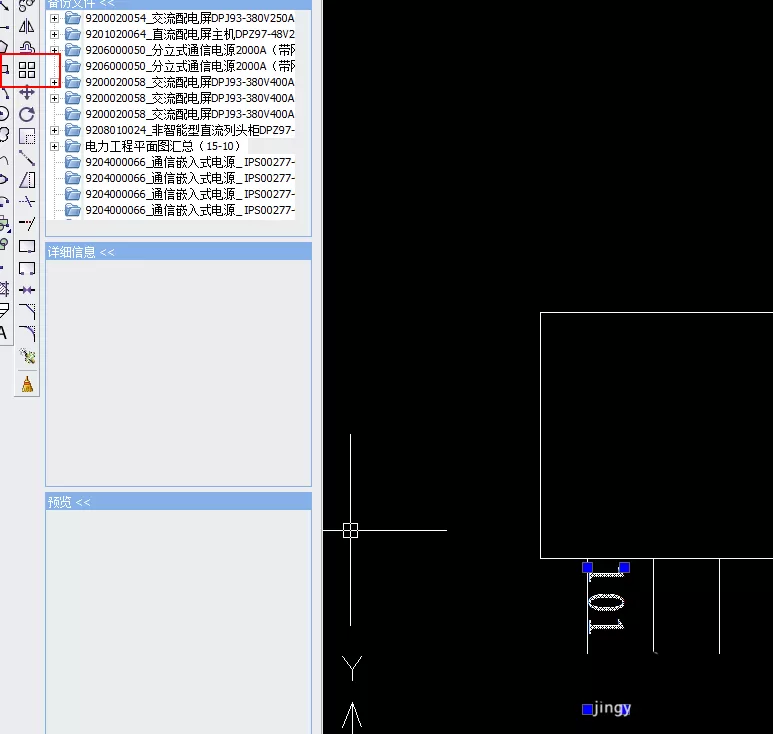

2、首先，将文字阵列。选中文字，点击阵列工具。确定整列方向和数量。这里我需要1行多列，所以x=1,y=11。选择整列的距离。我需要阵列的距离就是两个管脚之间的距离。全部设置完成，点击确定，就可以得到阵列效果。
3、选中所用想要更改序号的文字。输入TCONUT(自动编号命令)。选择方向;以这个例子来讲，选择Y方向。输出起始值，和递增值。我想让编号从101开始往后依次加1，所以，输入101,1。选择覆盖，输入字母O。点击确定，即可看到所有文字被替换。
上面就是小编带来的精彩教程，大家都学会了吗?
