有些朋友还不会使用使用cad绘制酒架，下面小编就来讲解关于使用cad绘制酒架的操作步骤。希望可以帮助到大家！

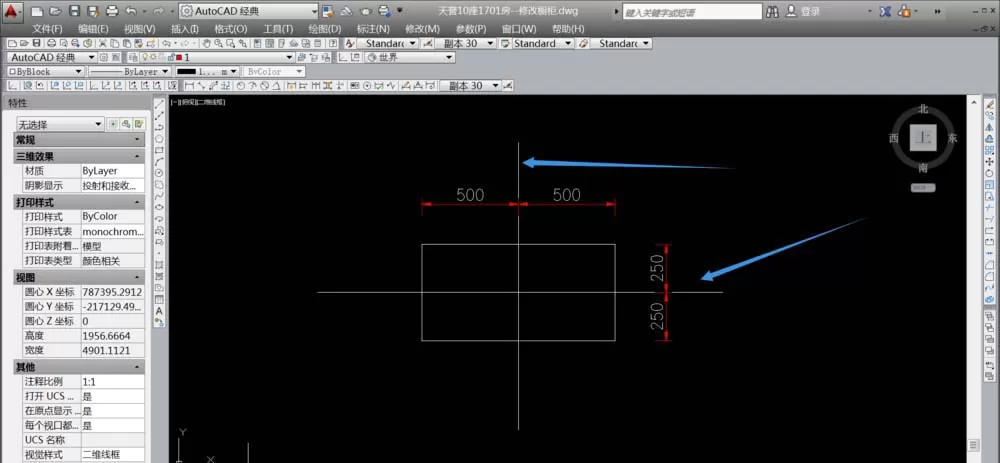

  1、在cad上面，画一个框(快捷键REC)，然后在屏幕上随意点一个点。再点击键盘“D”，填写尺寸。例如1000*500。如下图

  2、然后从框中间，画中心线。如下图。一定是中心线哦!

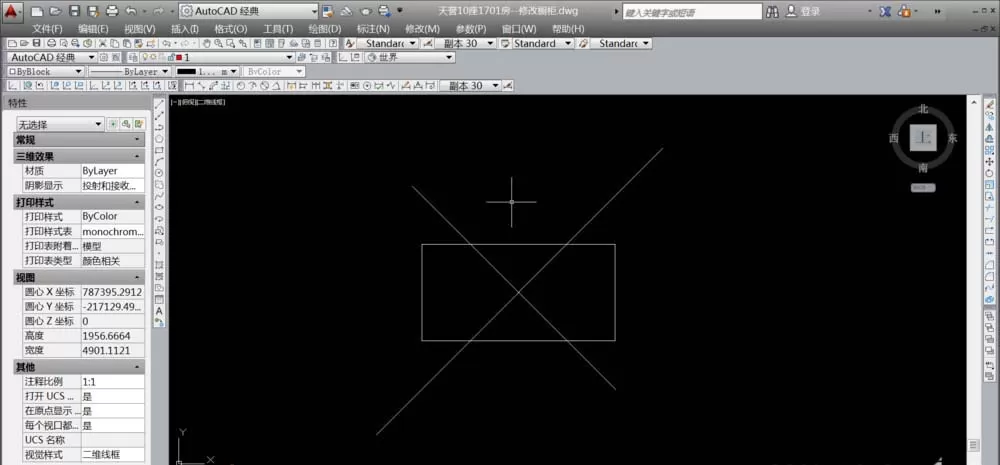

  3、然后以将两条中心线，以交接点，旋转(快捷键RO)45°。如下图

  4、因为涉及酒架板件的厚度，9mm、12mm、15mm和18mm等等不同厚度。我这里以18mm板材厚度为例。然后修改“管理用户坐标”，快捷键ucs，图标如下。操作顺序如下，不管用快捷键也好，还是直接点击图标。效果都一样。点击图标后，在模型里面，点解任意一条斜线，点击两处不同位置(同一斜线上)，再点击上方任意一个位置。如下图。这就是确定“管理用户坐标”完成

  5、当鼠标箭头变成这样子的话，就证明你的操作是正确的!

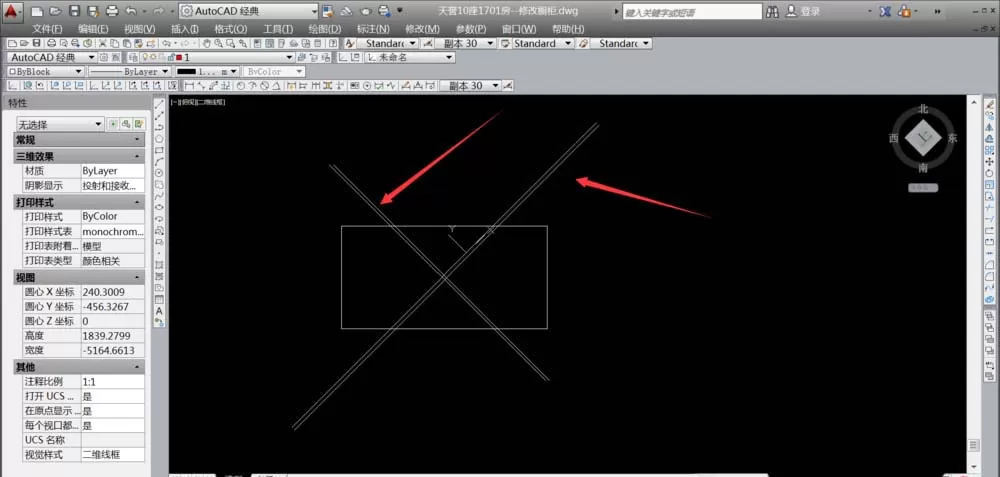

  6、然后将其中一条线“移动”(快捷键m)9mm，再“复制”(快捷键CO)18mm。如下图

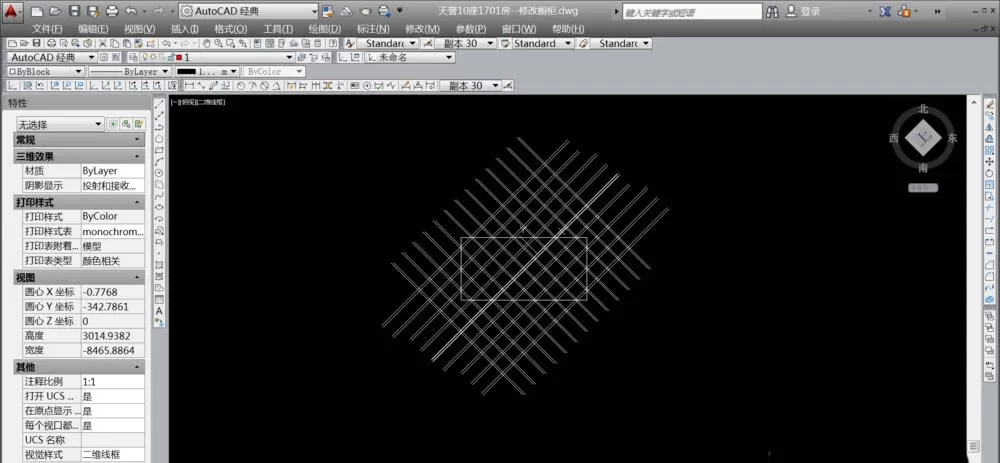

  7、然后左边的斜线也一样复制，再将所以的线，(以内空为100*100)复制整个框内。如下图。在复制所的线时，鼠标“管理用户坐标”依旧要保持45°角。复制数据填写118。

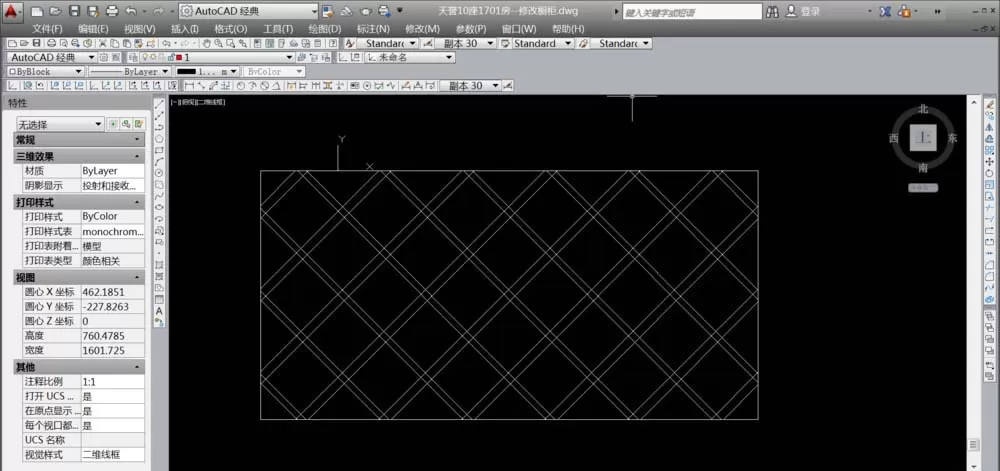

  8、接下来，就是将四周多余的线，剪切(快捷键为TR)掉。

  9、大功告成，标注的时候，可以选用del快捷键标注。剩下就是标注了。

  10、如何调整酒架到另一个框内，并且非常整体呢?其实也非常简单首先，确定需要放置的那个框的中心点，和上面一样!然后，也确定早准备的红酒架的中心点最后复制过去就可以了。绝对非常标准。

  上面就是小编带来的使用cad绘制酒架的操作步骤，大家都学会了吗?
