还不会利用CAD制作出立体的椅子的朋友，就一起去下文看看利用CAD制作出立体的椅子的操作流程吧，相信对大家会有所帮助的。

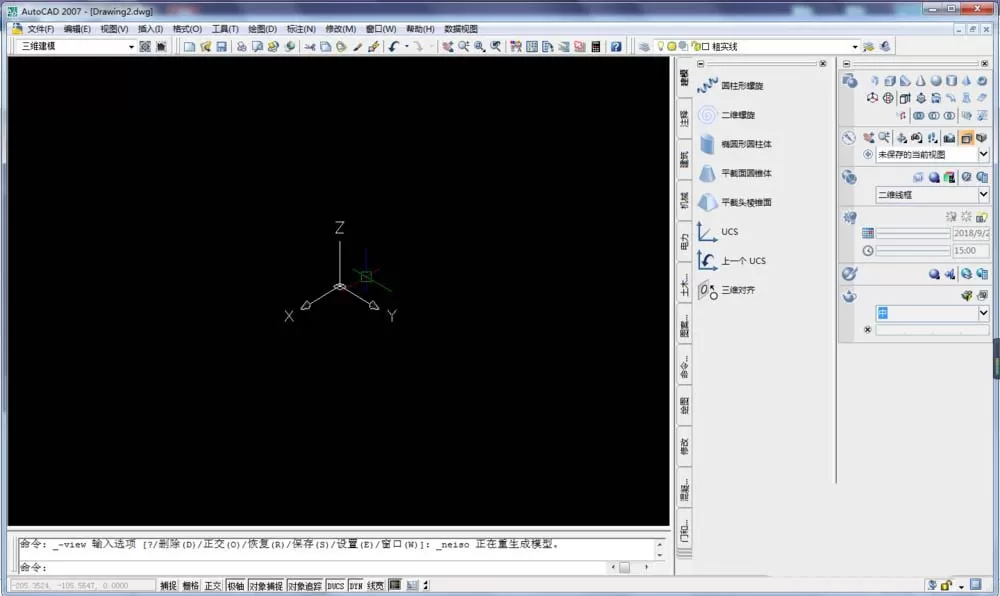

  1、打开CAD，新建一个空白文件，将经典模式改为三维造型模式，并将视口改为轴侧视口。

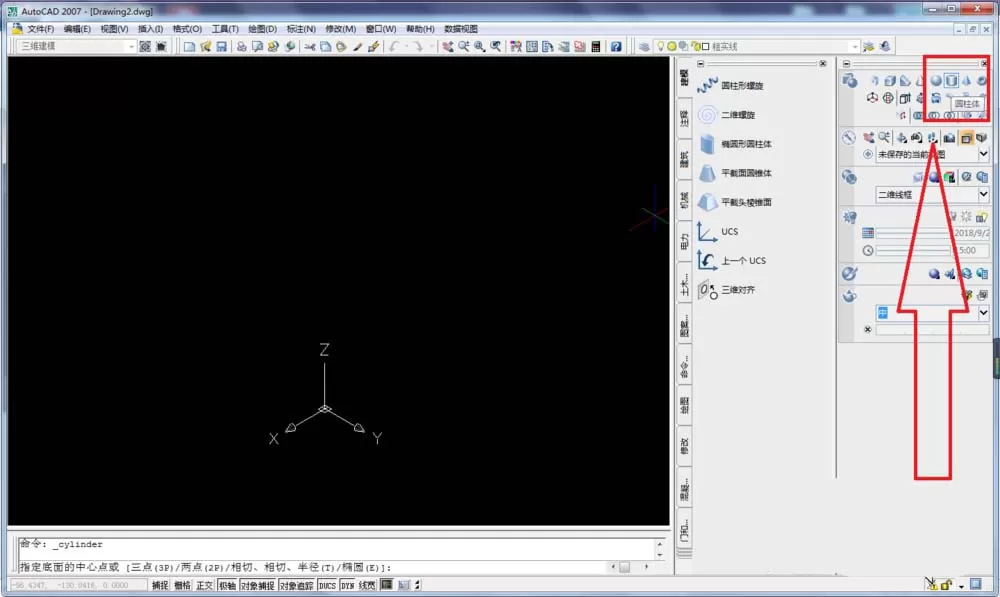

  2、画椅子先画腿。见下图方式激活圆柱体命令

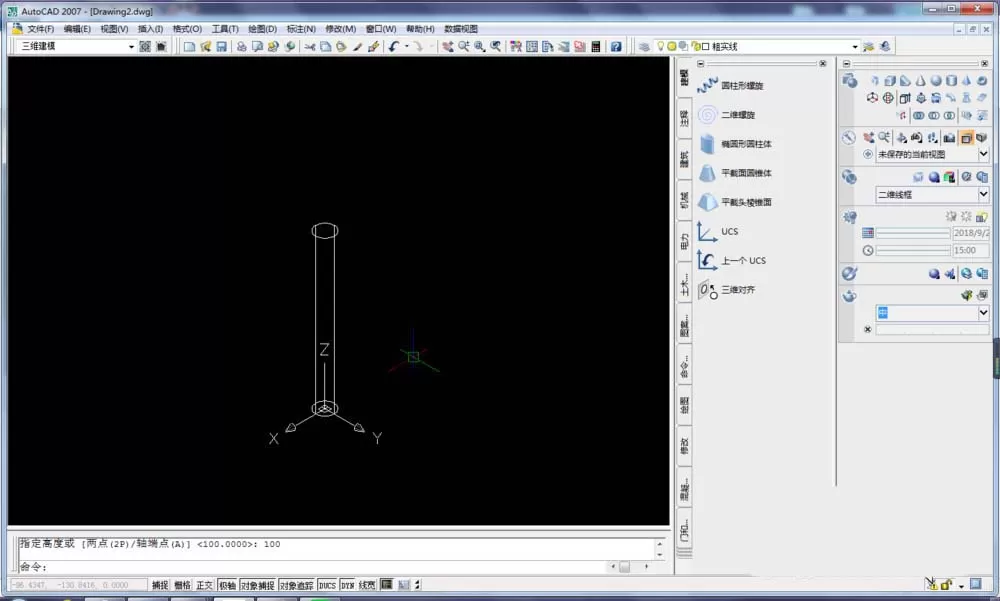

  3、椅子腿画好了。

  1)输入坐标0,0,0，回车

  2)输入直径6，回车

  3、输入高100，回车。

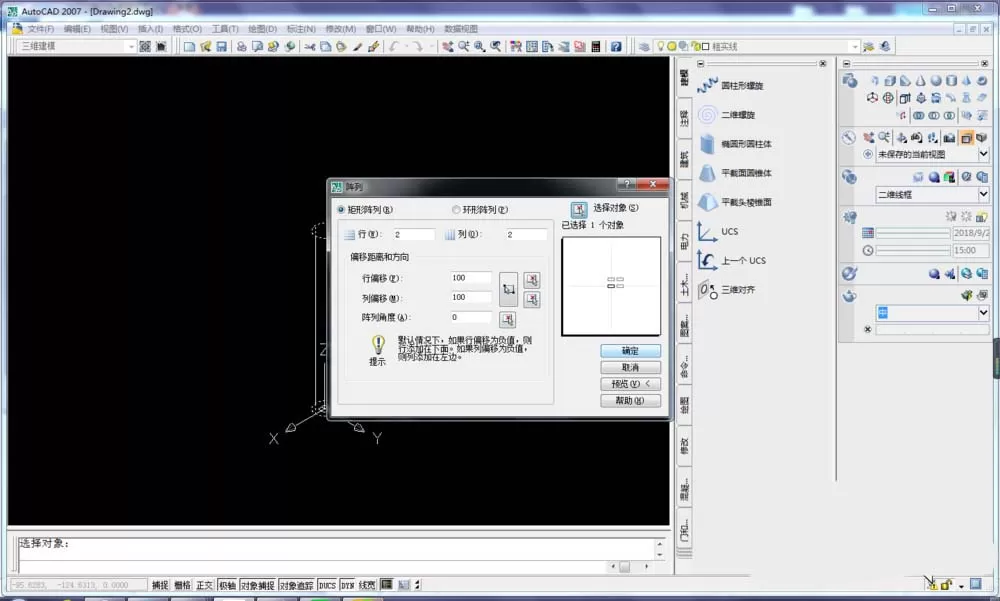

  4、激活阵列命令，画另外三条腿。

  1)AR，回车

  2)设置参数，行2，列2，行偏移100，列偏移100，角度0

  3)选择画好的圆柱，回车

  4)确定

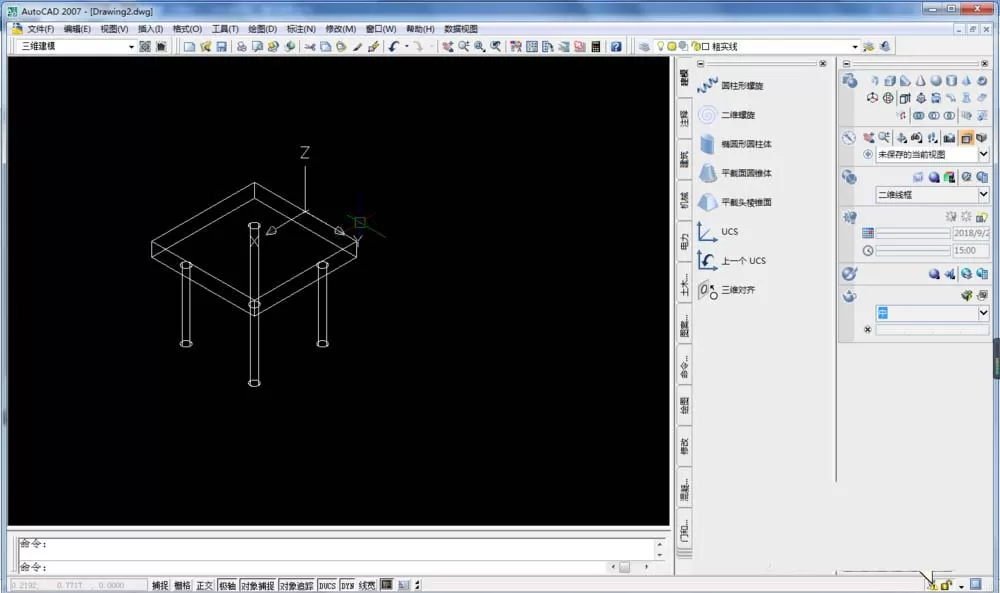

  5、画椅面

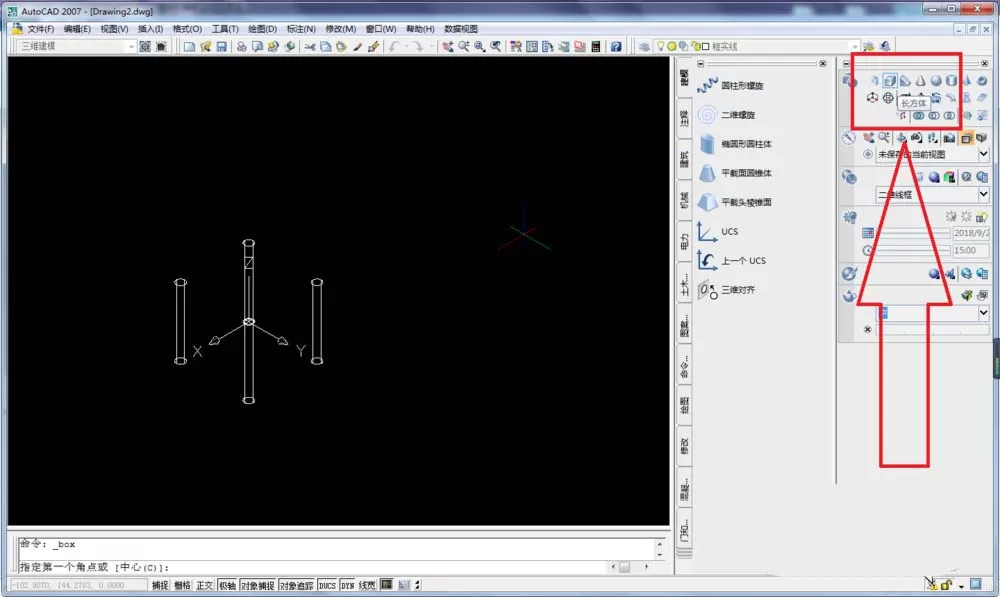

  1)激活长方体命令

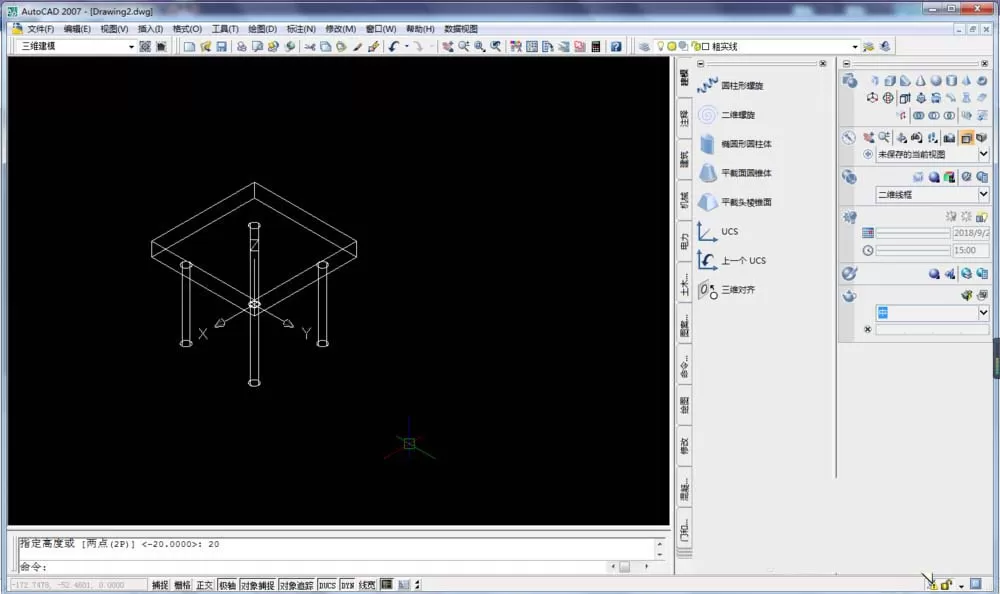

  6、椅面参数

  1)长方体中心坐标，50,50,120

  2)长、宽150

  3)高度20

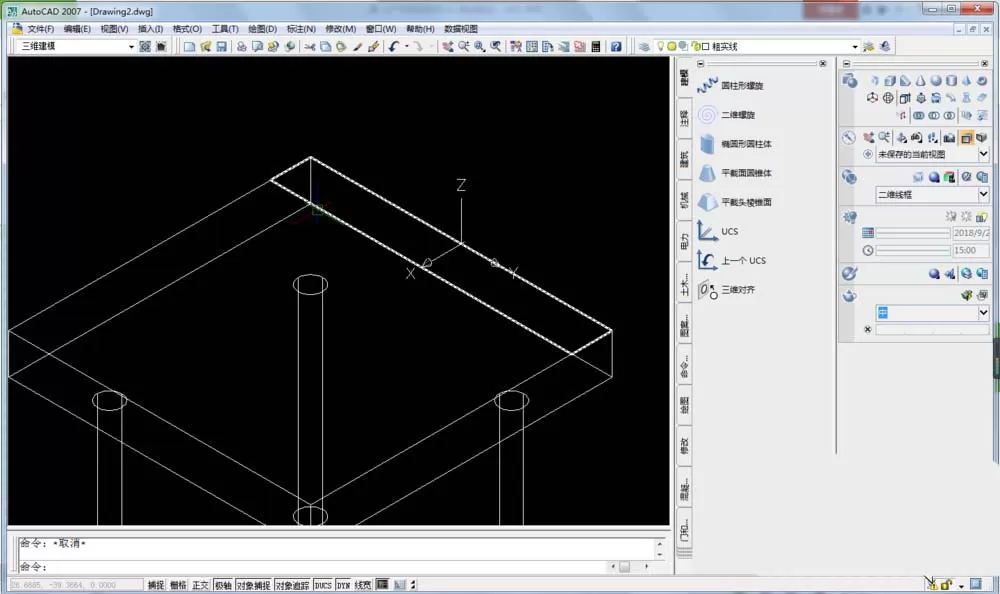

  7、将世界坐标系移动到椅面右边中间。

  1)输入UCS，回车

  2)左键单击椅面上面右边中间点，回车

  8、在椅面上画长150，宽20的矩形

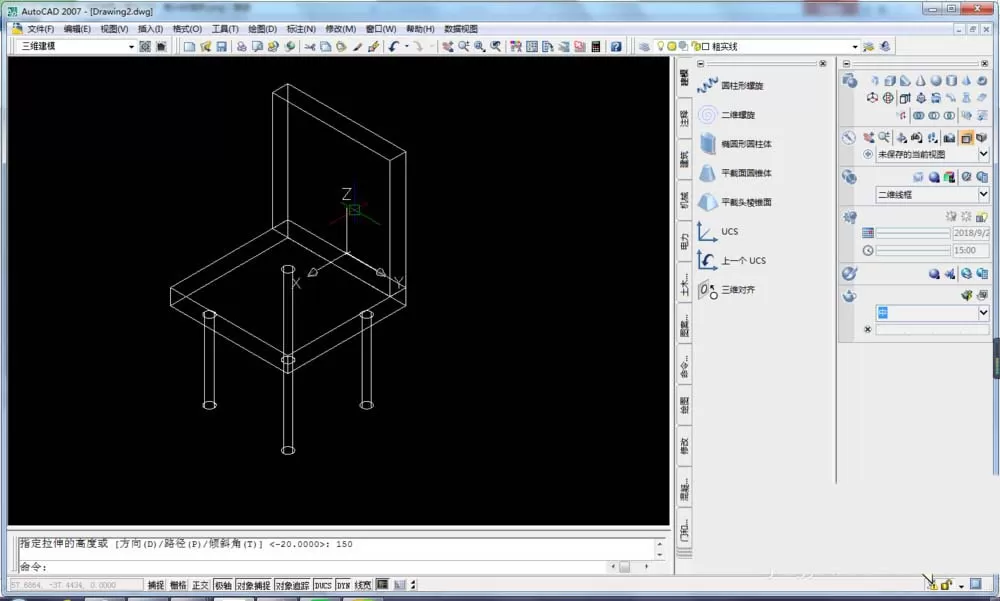

  9、将画好的矩形向上拉伸150，椅背就画好了。

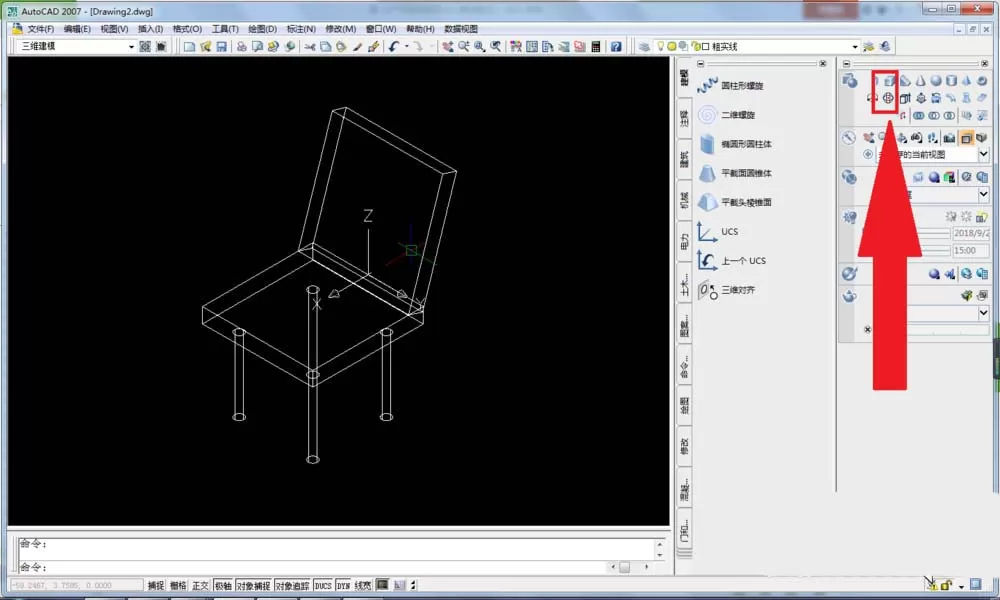

  10、看见下图中的红色框选没有，激活它，用它来旋转椅背，然后椅子才算真正画好了。这个有点不好细讲，但是你们稍微试试就能弄懂。

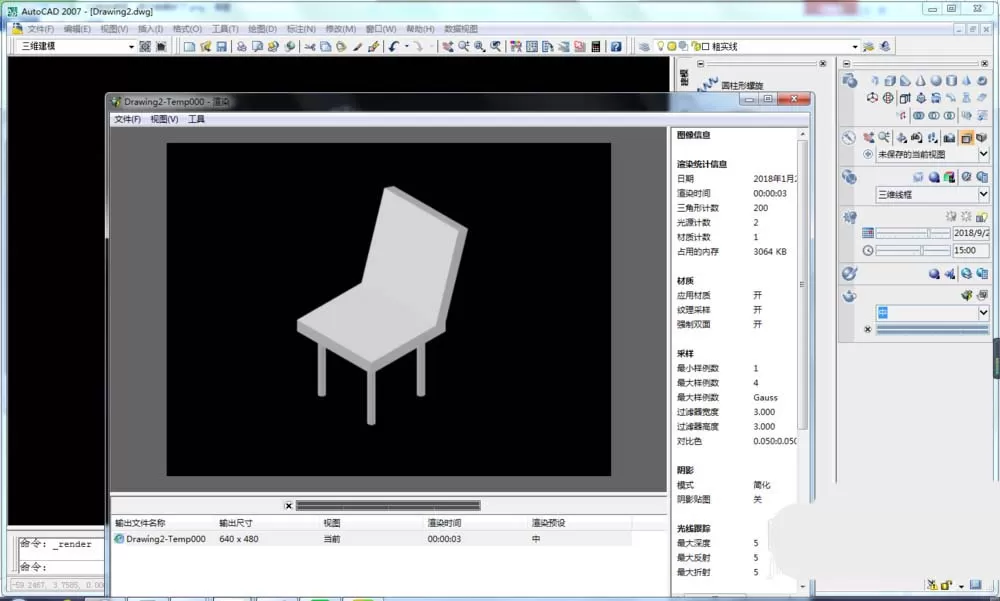

  11、渲染效果。

  上面就是小编带来的利用CAD制作出立体的椅子的详细教程，大家都学会了吗?
