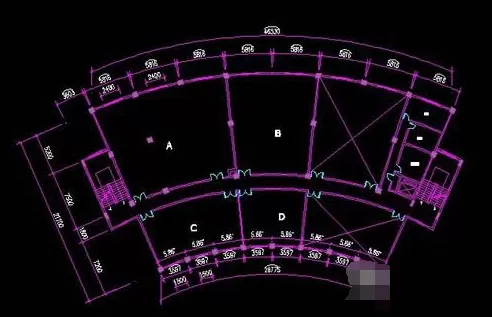

如何使用CAD绘制出弧形建筑户型图呢？今天就带大家来学习使用CAD绘制出弧形建筑户型图的详细教程，需要的朋友可以参考下。

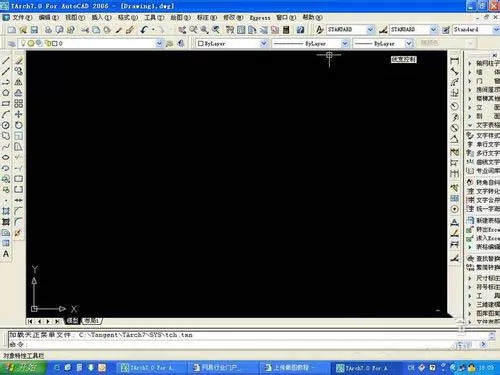

  1、打开天正建筑软件，它会自动的附带打开CAD软件。

  2、在右边的工具栏里，看到第3行，找打绘制轴网，点击下。

  3、弹出对话框，看到直线轴网跟圆弧轴网，这里可以看到有很多参数可以设置。

  4、直线轴网跟圆弧轴网，我们现在需要选圆弧轴网，因为是做弧形户型。

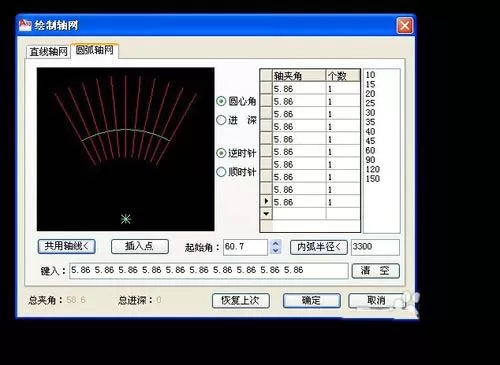

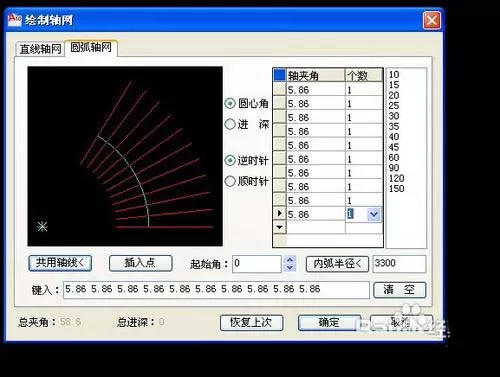

  5、我们在轴夹角那里输入弧度的数值，随便按1个5.86，个数输入1个。我们复制10个看看下面效果。它是从0度开始的。

  6、效果在左边黑色的那个框子里出现了，然后继续看看。为了让我们看的美观性，视觉好看点，输入起始角60.7度。立刻竖立起来了。

  7、点击确认，然后看看出来的线条效果。

  8、打开扑捉器，找到圆心，画出需要的半径作为边框。

  9、按照弧形图做出修改。

  10、我们让轴线变成墙体，点击轴线生墙，输入好墙体厚度我给上180，一边就是90.

  11、经过生墙体，结构出来了。注意这里现实的是轴线跟墙体一起。我们可以关闭轴线图层，这样就不会显示出来，那么凌乱。现在还不能关闭，需要辅助用。

  12、放入标准柱，输入好柱子的尺寸600*600。鼠标放在墙体上，自动会生出柱子。

  13、最后给上标注，尺寸统一下，就可以出图了。
