各位会使用cad绘制详图符号吗？今天小编就带来了关于使用cad绘制详图符号的操作教程哦，有需要的朋友们快来学习吧！

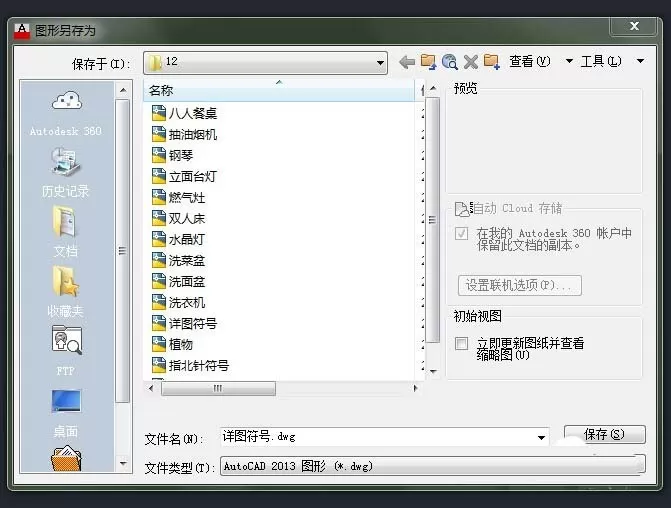

  1、正常启动autocad软件，执行“文件|打开”菜单命令，将“室内装饰样板.dwt”文件打开，再执行“文件|另存为”菜单命令，将其另存为“详图符号.dwg”文件，从而调用其中已经有的绘制环境

  2、执行“圆”命令(C)，根据提示绘制出一个半径为500mm的圆。

  3、执行“偏移”命令(O)，将圆向内偏移100mm.

  4、选择内侧圆，在“特性”工具栏中设置线宽为30mm.

  5、执行“直线”命令(L)，经过外圆的右侧象限点，向右侧绘制一条长1000mm的直线。

  6、执行“单行文字”命令(T)，输入文字并移动到相应的位置。

  7、执行基点命令(base),指定圆心点作为基点，然后保存。

  上面就是小编带来的使用cad绘制详图符号的操作教程，你们学会了吗?
