大家会使用CAD制作倒角圆角吗？今天小编就分享了关于使用CAD制作倒角圆角的操作步骤，我们一起来看看吧!

  一、执行“圆角”的方式

  1、命令行输入“FILLET”

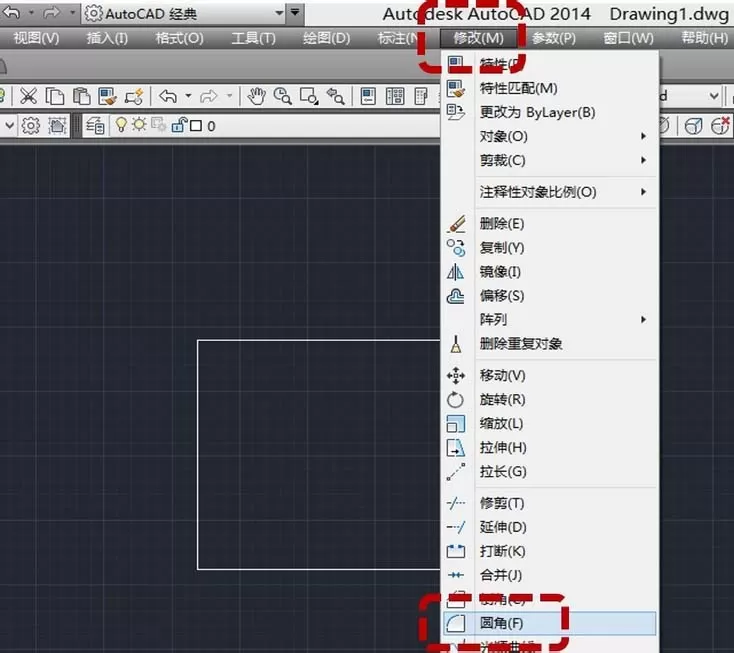

  2、菜单栏选择“修改——圆角”

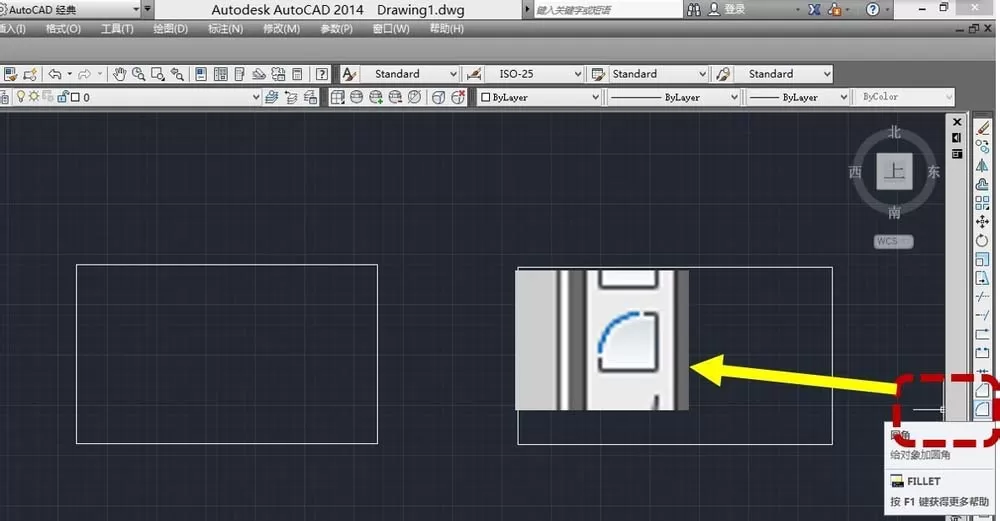

  3、右侧的工具栏点击“圆角”按钮(如图所示)

  二、设置圆角

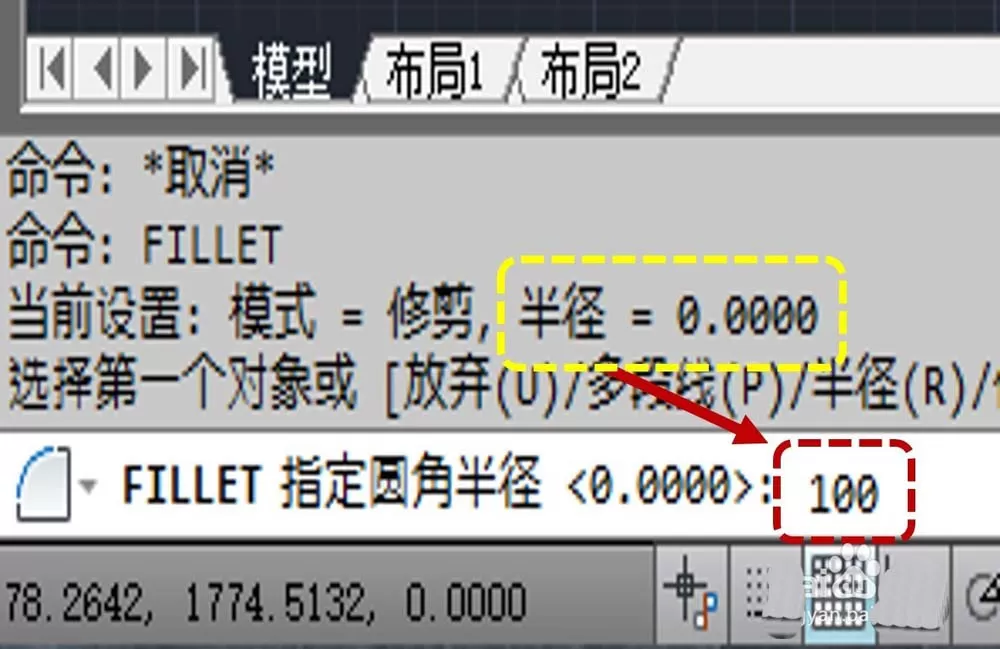

  1、命令行输入“FILLET”后，先不要着急选择图形，在提示中，再输入”R“，修改圆角的半径数值(因为默认数值是0，可能会执行后看不到结果)，本案例将设置R=100。

  2、鼠标点击链接圆角的两条线段(也就是矩形的两条边)，确定后，就改为圆角了。

  三、执行“倒角”的方式

  1、命令行输入“CHAMFER”

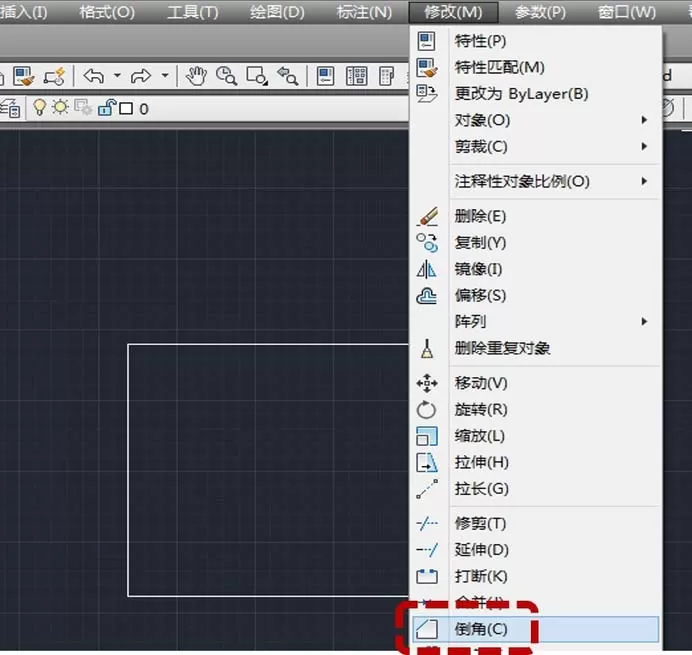

  2、菜单栏选择“修改——倒角”

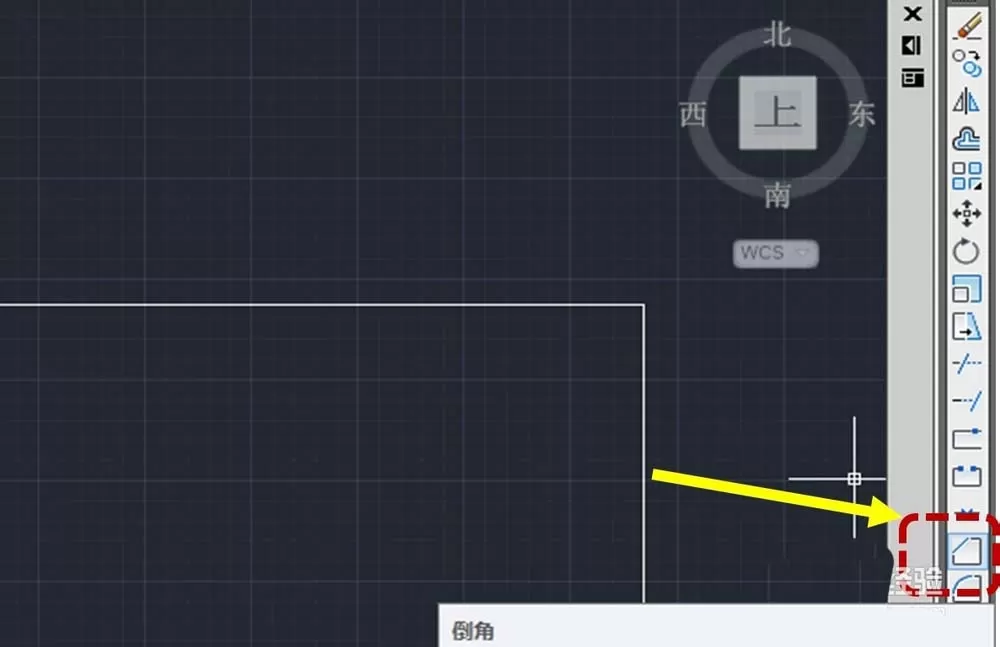

  3、右侧的工具栏点击“倒角”按钮

  四、设置并完成“倒角”

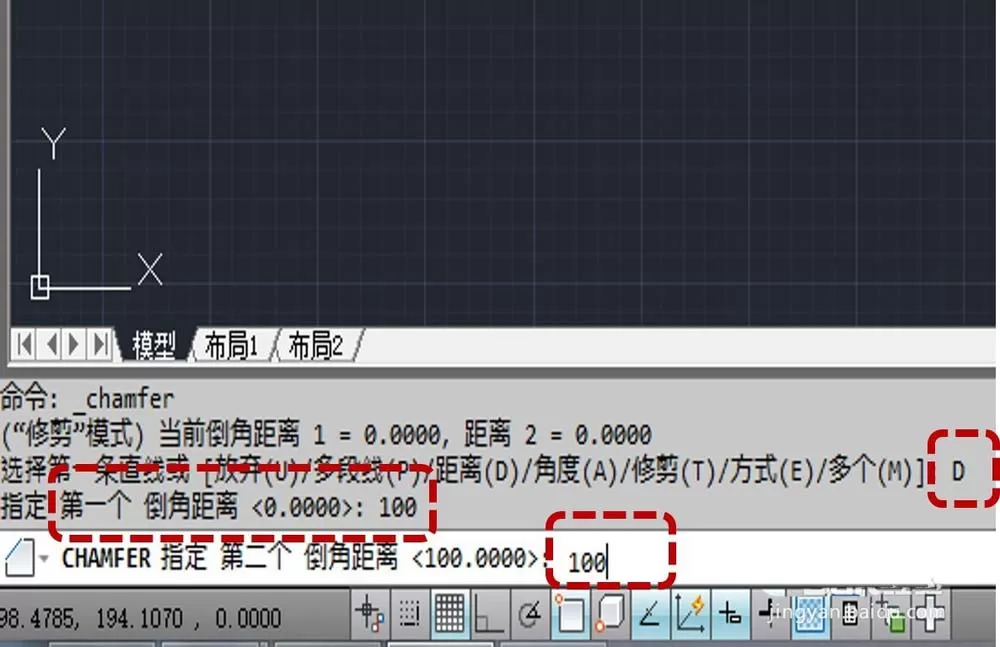

  1、命令行输入“CHAMFER”后，再输入“D”，修改倒角的距离，本案例将距离均设置为100(如图所示)。

  2、点击选择矩形的两条边，将直角改为圆角。

  五、只输入一次命令，连续完成多个圆角或倒角

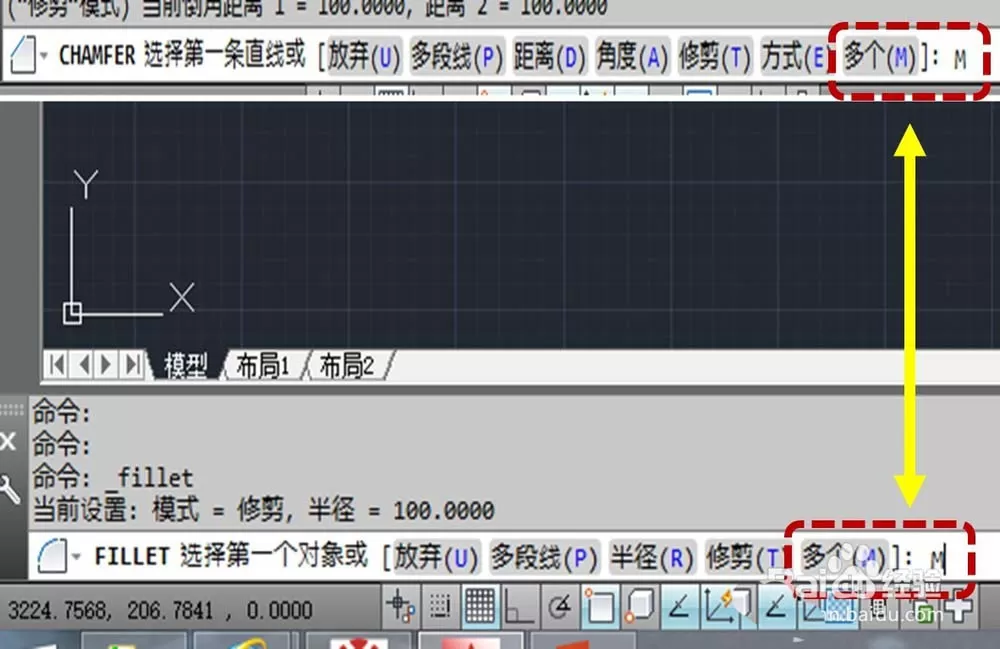

  1、输入圆角或倒角命令后，再输入“M”

  2、连续点击选择需要更改的角的两条边，就可以全部更改完成了。

  上面就是小编带来的精彩教程，大家都学会了吗?
