你们清楚cad绘制出管道立体图的操作过程吗？下文小编就讲解cad绘制出管道立体图的详细操作步骤，相信对大家会很有帮助哦。

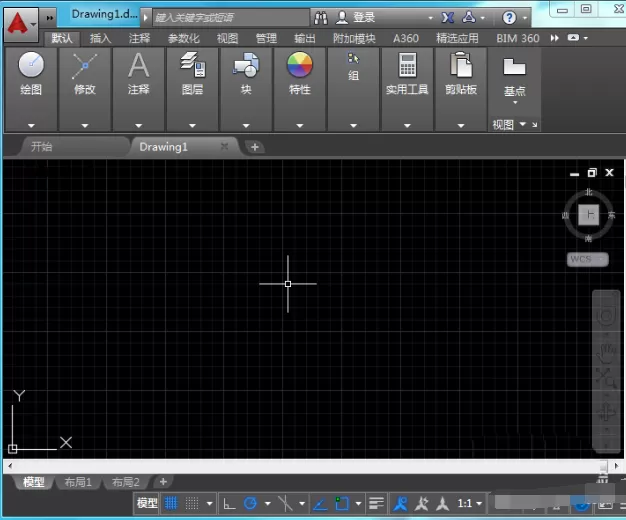

  1、打开CAD这款软件，进入CAD的操作界面，如图所示：

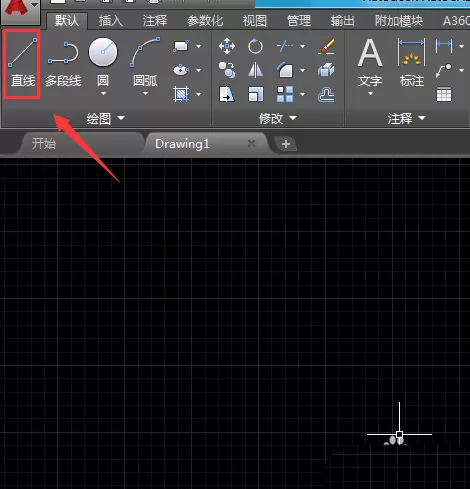

  2、在该界面内找到直线工具，如图所示：

  3、使用直线绘制出主线路，如图所示：

  4、再在主线路的基础上在画出分支路如图所示：

  5、再在工具箱内找到修剪工具，如图所示：

  6、使用修剪命令将多余的线修剪掉，如图所示：

  7、再在工具箱内找到文字工具，如图所示：

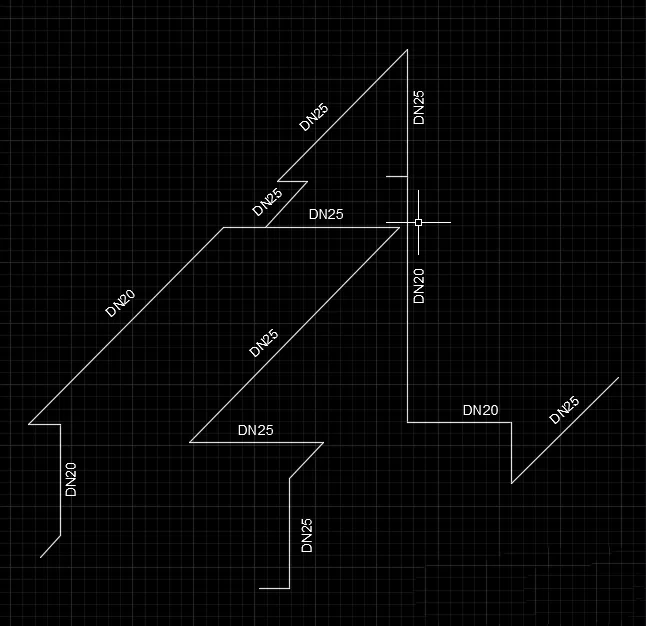

  8、使用文字工具在图中标出管道的直径，最后的管道图就绘制好了，如图所示：
