cad利用excel绘制线路曲线的详细教程
作者：忆离人发布时间：
本文介绍了cad利用excel绘制线路曲线的详细操作步骤，想学习cad利用excel绘制线路曲线的朋友们可以跟着小编一起去看一看下文，希望能够帮助到大家。

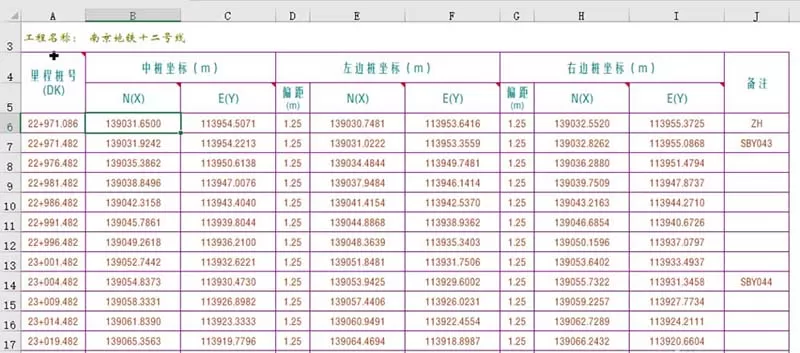

1、复制计算出的坐标到excel中，分为X、Y两列坐标

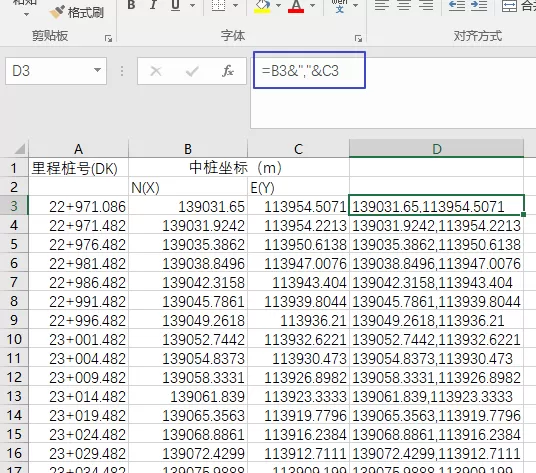

2、把X、Y坐标用逗号(英文状态)连接在一起，excel里用公式&","&连接

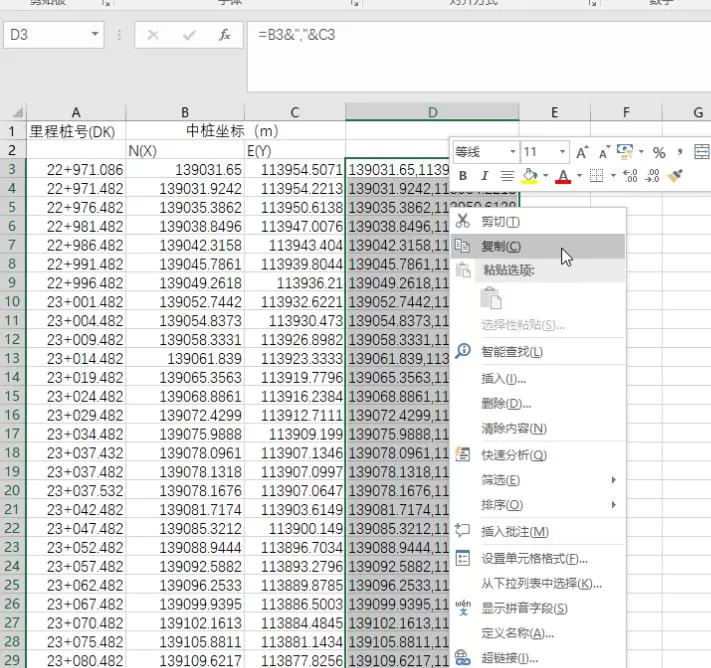

3、选中坐标组，复制(这样数据暂时都保存在粘贴板里)

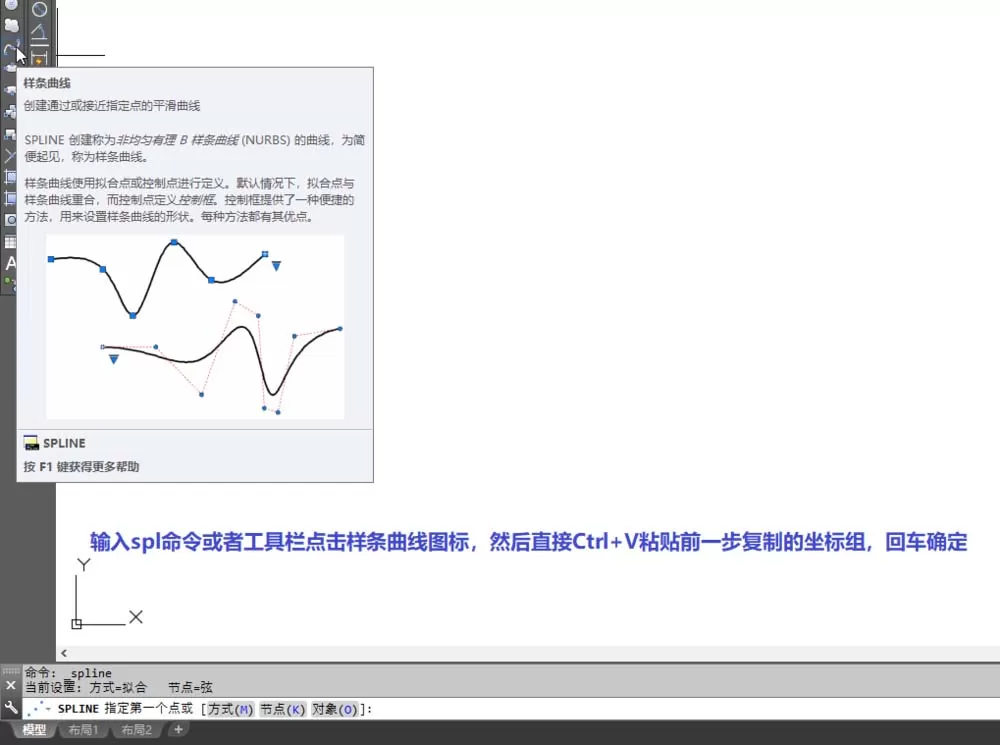

4、打开cad软件，新建文件或者在你需要绘制的文件里，输入spl命令(或者点击工具栏图标『样条曲线』)

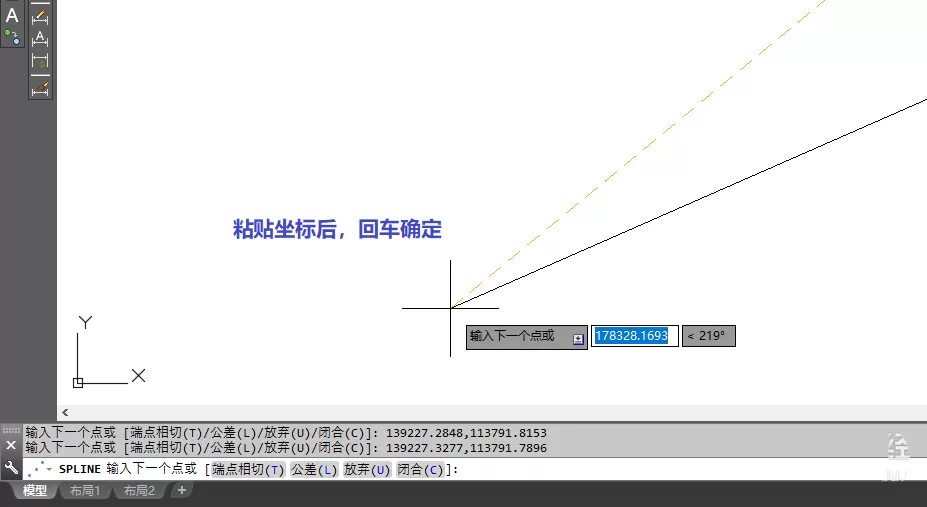

5、直接Ctrl+V粘贴(或者在命令行右键菜单“粘贴”)刚才复制的坐标组，然后回车确定

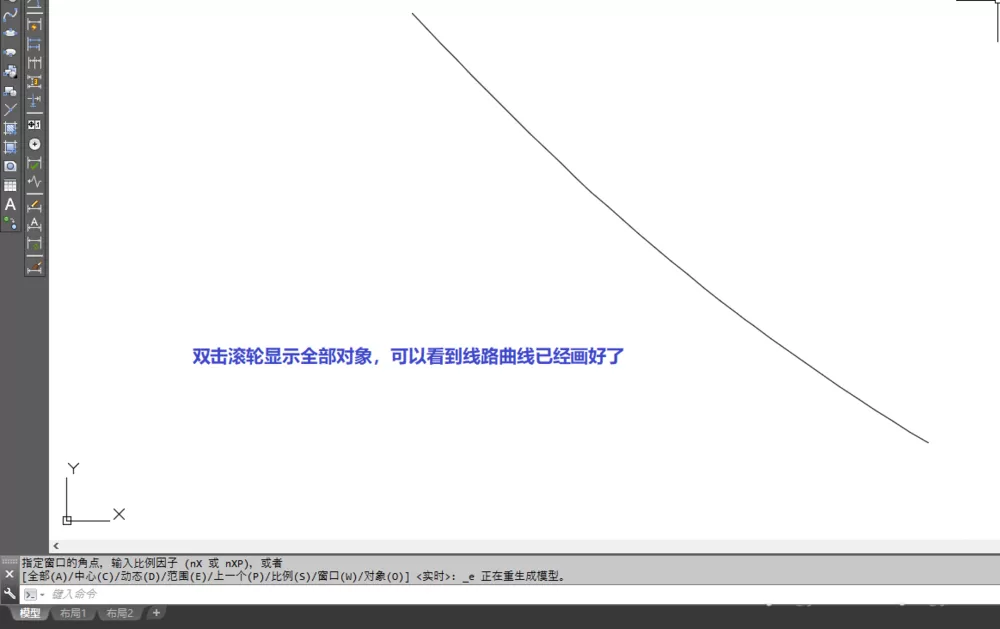

6、双击滚轮显示全部对象，可以看到曲线已经画好了
上面就是小编带来的cad利用excel绘制线路曲线的详细教程，大家都学会了吗?
