有许多小伙伴不懂CAD绘制斜度和锥度的操作步骤是什么，下面小编就讲解CAD绘制斜度和锥度的详细操作步骤，相信对大家会有所帮助。

  一、概念介绍

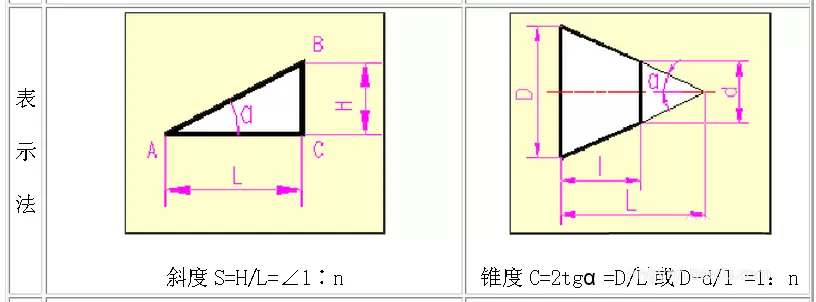

  斜度：表示一直线对另一直线或平面的倾斜程度。

  锥度：指零件表面的锥形程度，其大小为圆锥体的底圆直径与圆锥高度之比，如果是圆台，是底圆直径之差与圆锥高度之比。

  二、画出下面的实例

  1、如图画出下面的斜度∠1∶10，锥度1:5

  三、斜度画法

  1、先按照数值画，画出长度为10，高度为1，然后再根据实际长度进行缩放。

  2、用缩放命令，把长度缩放到80，再画高度8。(快捷键sc)

  3、再补画完成。

  四、锥度画法

  1、先画左边部分轴径。

  2、锥度1:5，按照上面斜度画法画出1:10，再移动到轴径30的端。

  上面就是小编带来的CAD绘制斜度和锥度的详细教程，大家都学会了吗?
