本章节主要介绍了cad绘制挤出机螺杆平面图的具体操作方法，还不会用cad绘制挤出机螺杆平面图的朋友就跟着小编学习一下吧，希望对你们有所帮助。

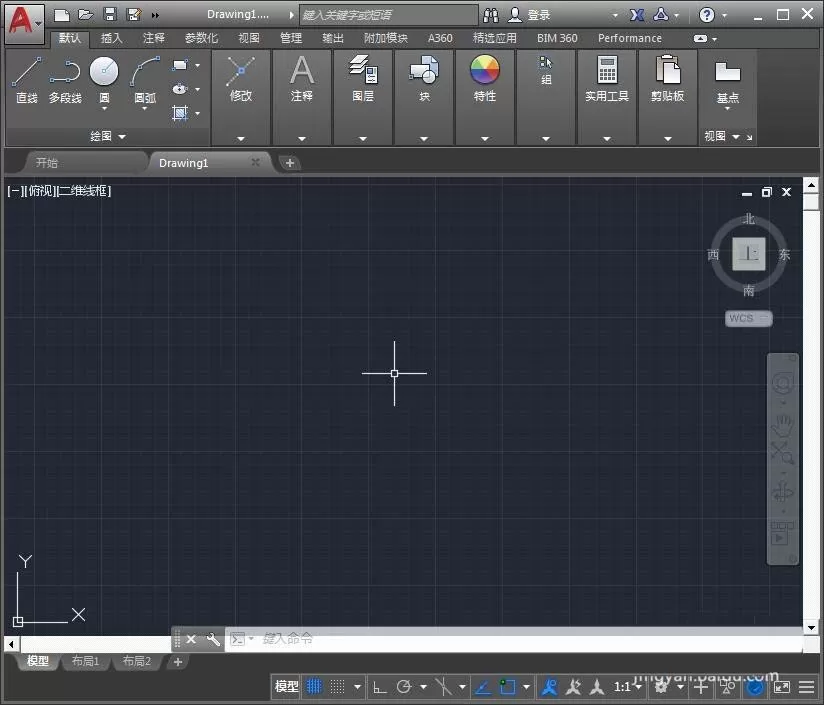

  1、打开CAD这款软件，进入CAD的操作界面如图所示：

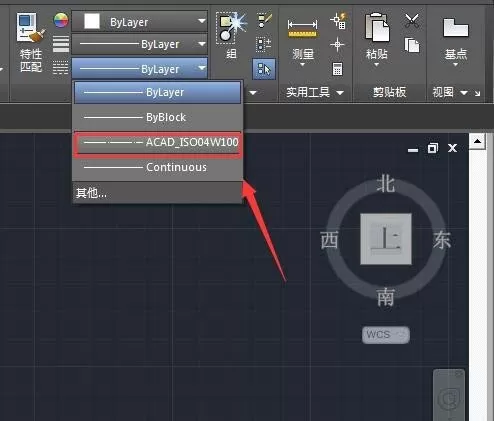

  2、在该界面内将线型设置为点画线，如图所示：

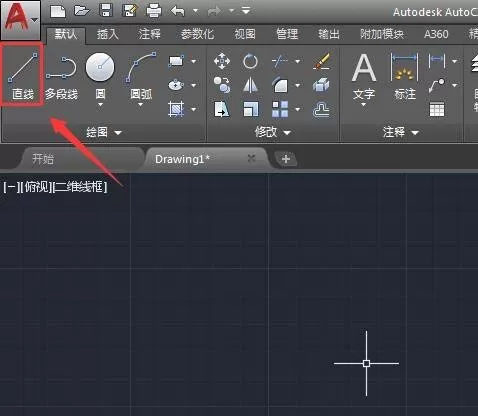

  3、设置好线型以后再找到直线命令，如图所示：

  4、使用直线命令画出一条点画线作为中心线，如图所示：

  5、再将线型设置为实线，在中心线的上下各画出一条直线，如图所示：

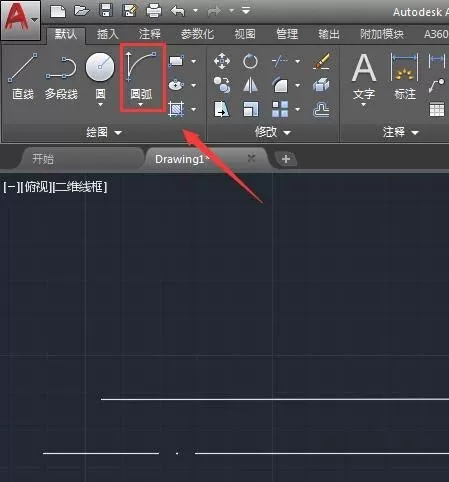

  6、再在编区域里找到圆弧命令，如图所示：

  7、使用圆弧命令，在图中画出如图所示圆弧线：

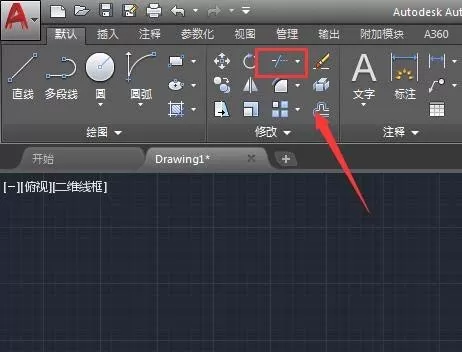

  8、绘制好圆弧线以后在上面的工具区里找到修剪命令，如图所示：

  9、点击修剪命令，将多余的线进行删除，如图所示;

  10、再重复执行以上的步骤进行操作，这样我们的挤出机螺杆的图形就画好了，如图所示：
