今天小编教大家利用CAD绘制立体的棱锥体，下文就是关于利用CAD绘制立体的棱锥体的详细操作步骤，有需要的小伙伴可以一起来看看喔。

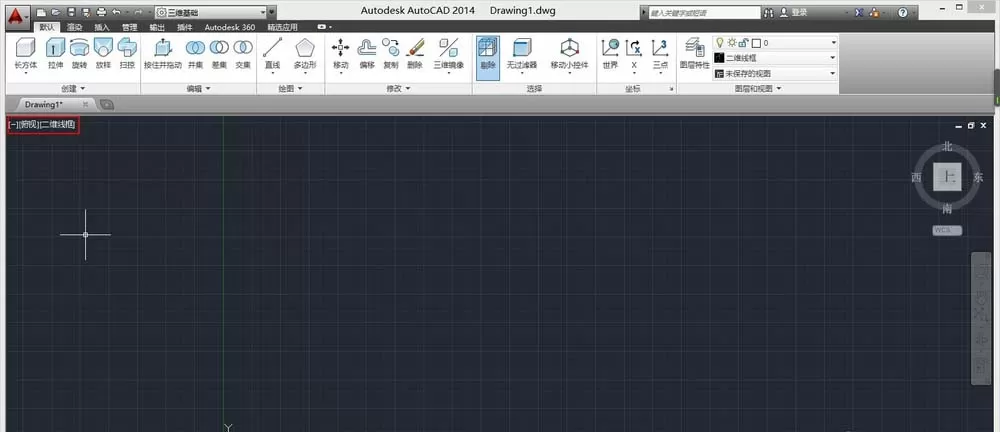

  1、一般我们进入CAD时都是处于二维图形绘制的界面，因此我们首先需要进入三维图形绘制模式。如图模式的切换在图中左上角部分。

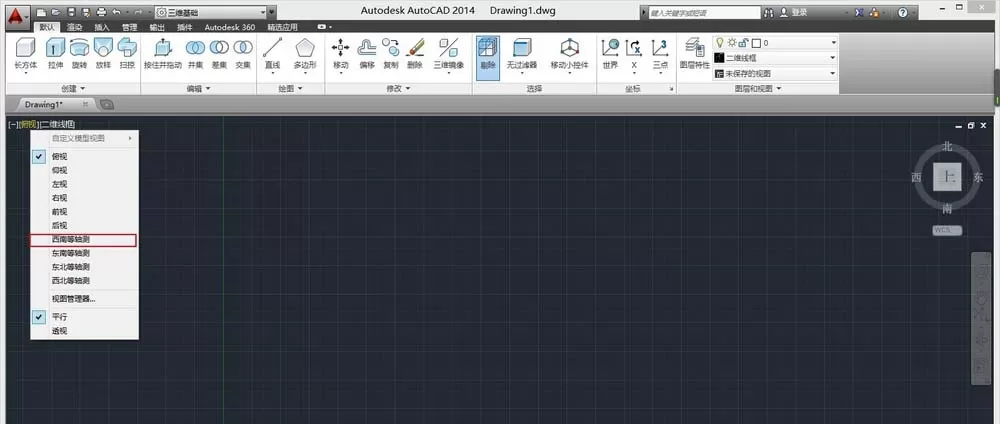

  2、击俯视两个字，会弹出如下界面，然后我们选择西南等轴测作为我们的视图。(也可根据需要选择其他立体视图)

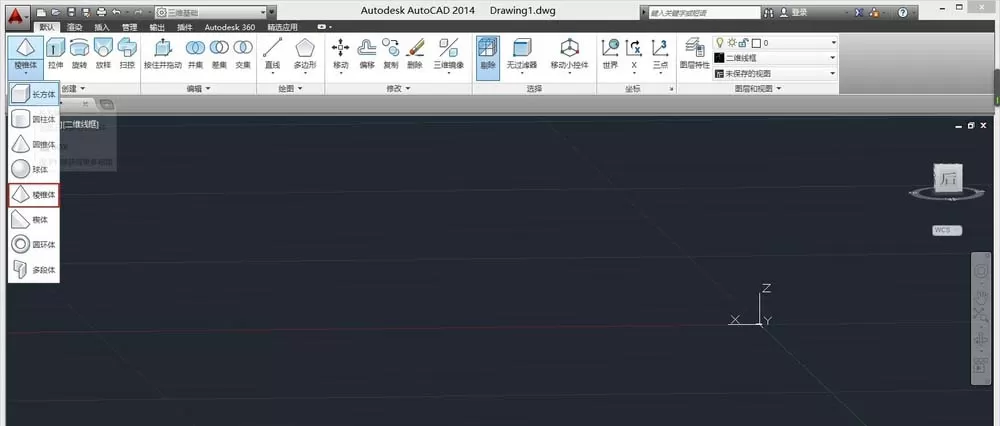

  3、然后我们选择左上角的图形，选择棱锥体绘制。(图中框红部分)

  4、然后我们需要选择棱锥体的底面中心。(这里是三维的坐标，也可以分别输入x,y,z的数值确定坐标)

  5、然后我们选择底面的半径，(CAD通过外切圆或内切圆来确定底面的形状)，(可以更改底面的边数)

  6、然后确定底面棱锥体的高，(这样就可以唯一确定一个棱锥体了哦)

  7、换个角度看下自己的成果O(∩_∩)O

  上面就是小编带来的精彩教程，大家都学会了吗?
