CAD图纸中虚线过密的处理方法介绍
作者：静谧发布时间：
有的伙伴可能还会处理CAD图纸中虚线过密的问题，今天小编就讲解CAD图纸中虚线过密的处理方法，相信对大家会有所帮助。
1、如图的虚线，需要放大很多倍才能看出来，不符合绘图的需要，这里是全局比例因子需要调整。

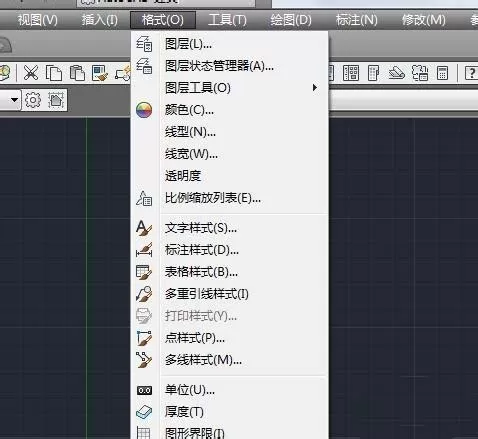

2、点击菜单栏里的“格式”

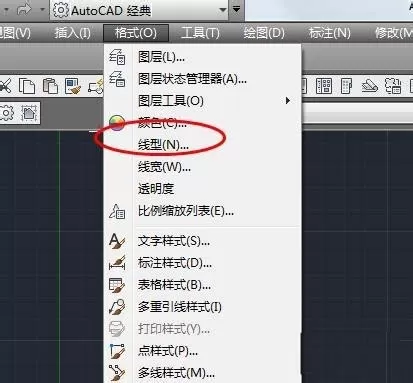

3、下拉菜单栏里有“线型”的选项，线型即是调整直线的类型。

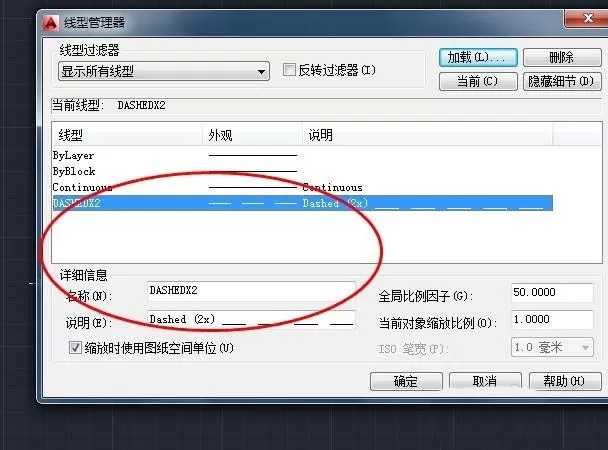

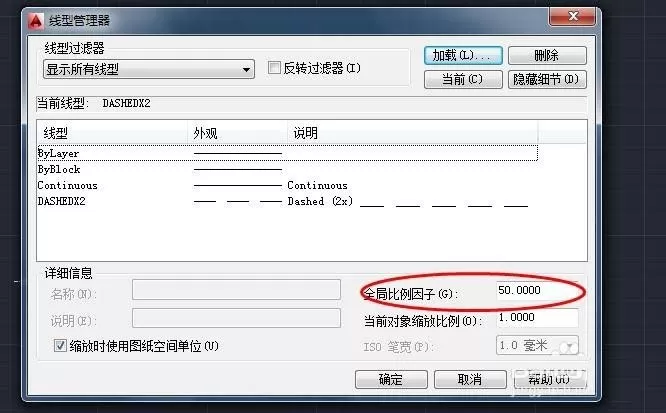

4、点击“线型”，出现如下界面，选择虚线旁边的“全局比例因子”，改为50到100之间就可以。

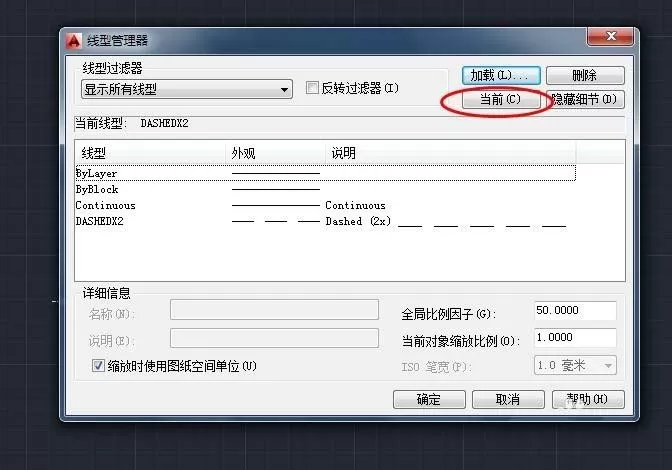

5、完成后记得点击“当前”，将设置保存为当前使用状态。

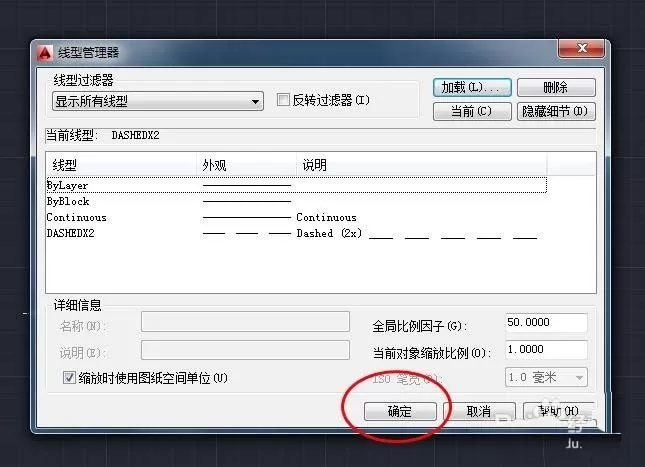

6、最后点击确认，操作完成，看绘图界面是否符合要求，如果虚线还密，就继续调整比例因子即可。
上面就是小编带来的CAD图纸中虚线过密的处理方法，大家都学会了吗?
