今天小编讲解CAD创建动态块建筑门图块的操作步骤，想要学习的可以看下文CAD创建动态块建筑门图块的操作过程，相信对大家会有所帮助的。

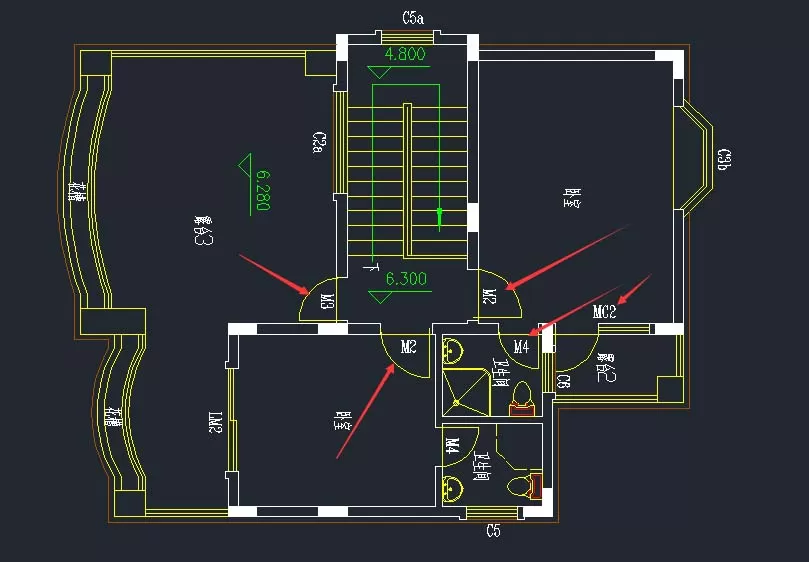

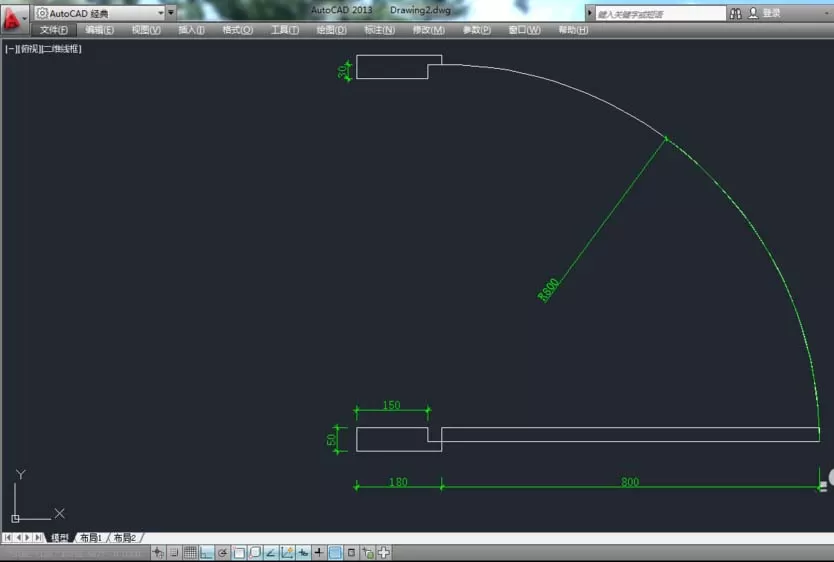

  1、先绘制好平图图，门的图块。注意经图有标注意在方便理解。如下图：

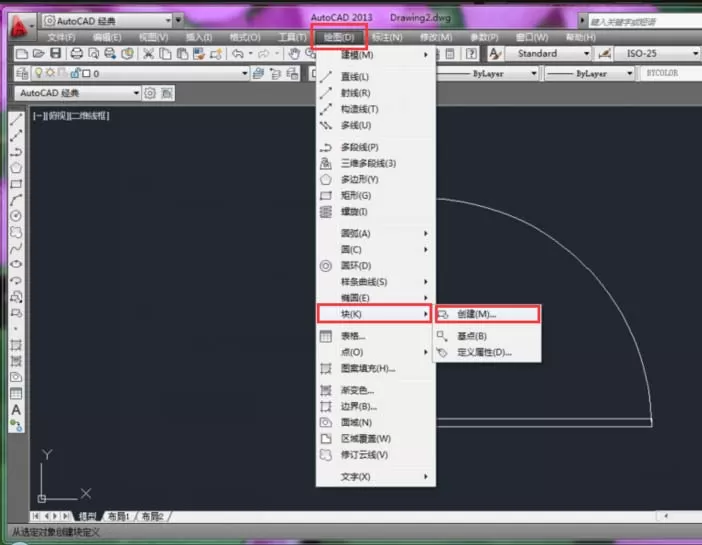

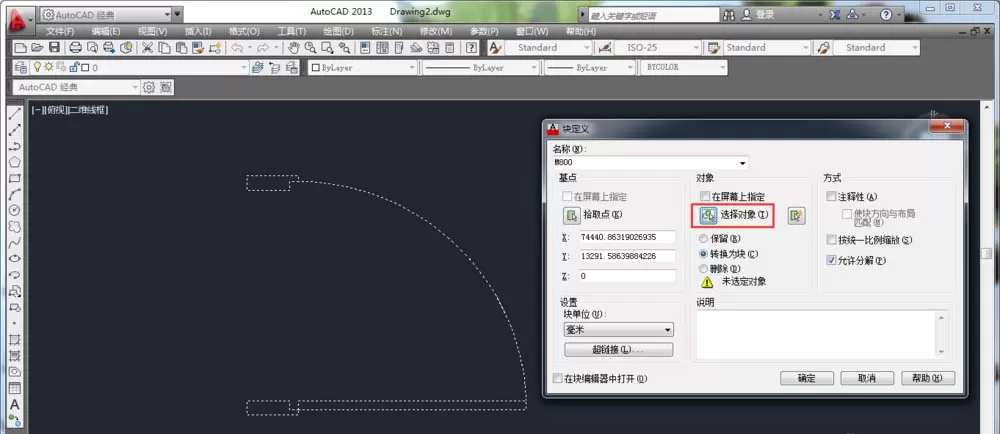

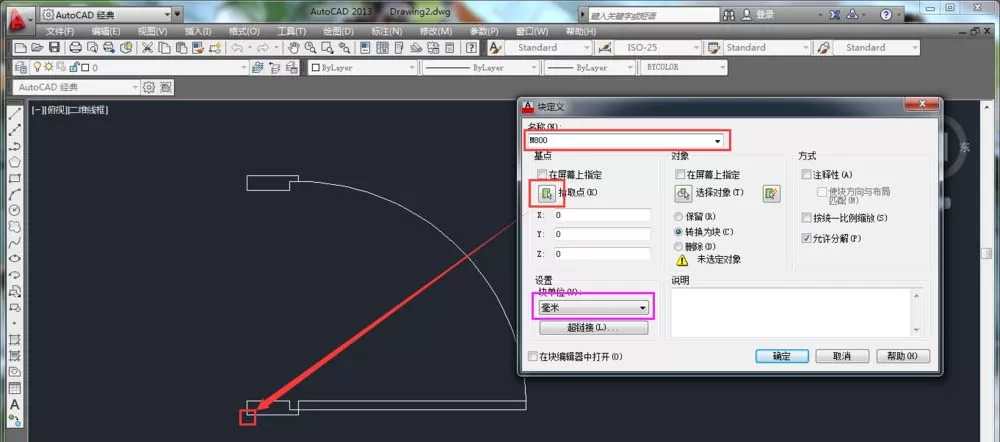

  2、删除标注。执行“创建块”命令(B)/“绘图”---“块”---“创建”。将门对象创建为图块，创建图块的名称为“M800”。点击“确定”块就创建完成了。

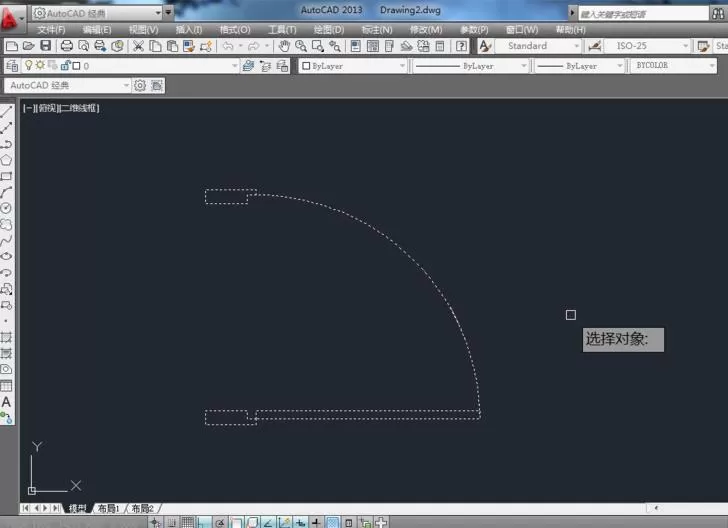

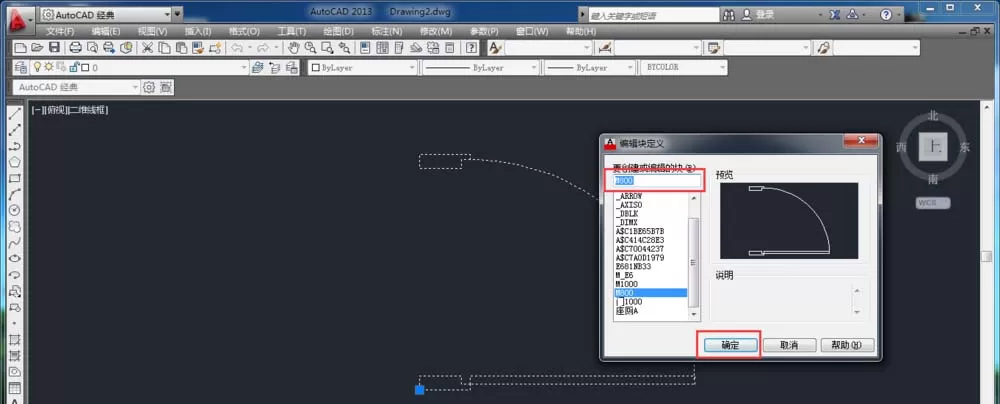

  3、双击已经创建的块，弹出块“编辑块定义”对话选择框，选择被编辑的块，确定，如下图:

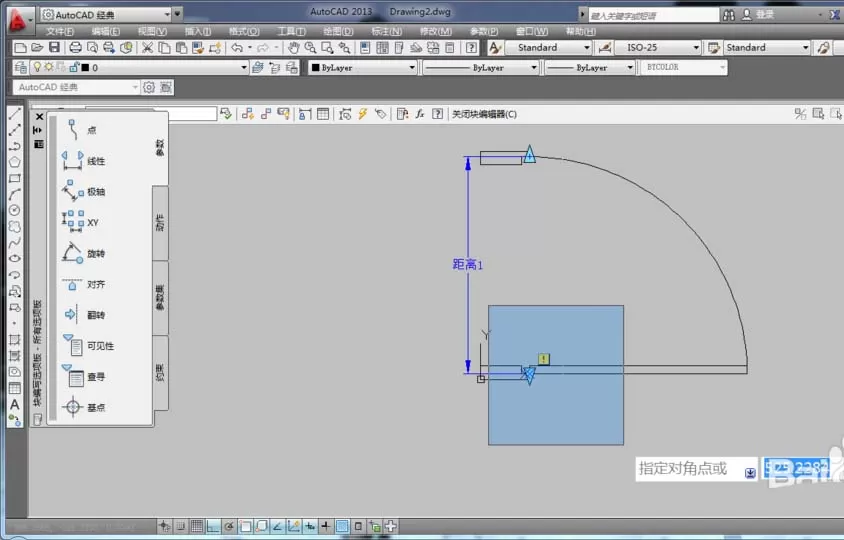

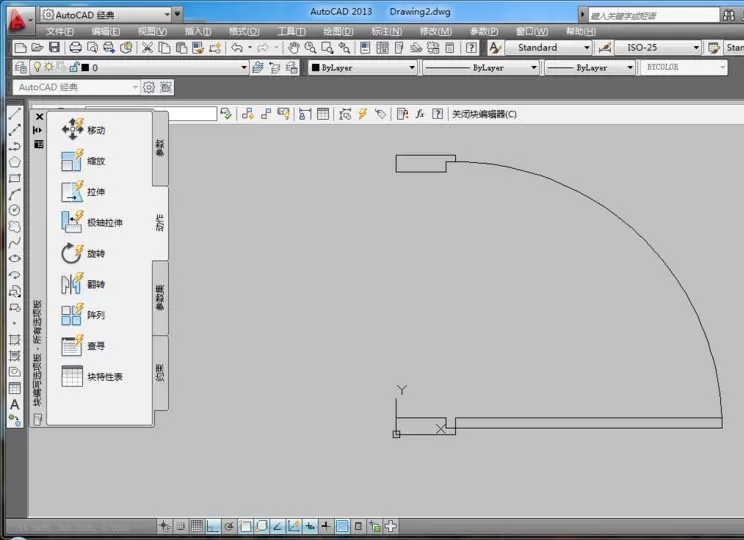

  4、在“块编写选项板”中的“参数”选项中选择“线性”项，根据命令行提示，创建一个线性参数，如图所示。

  5、删除“线性”参数的向下箭头。如下图：

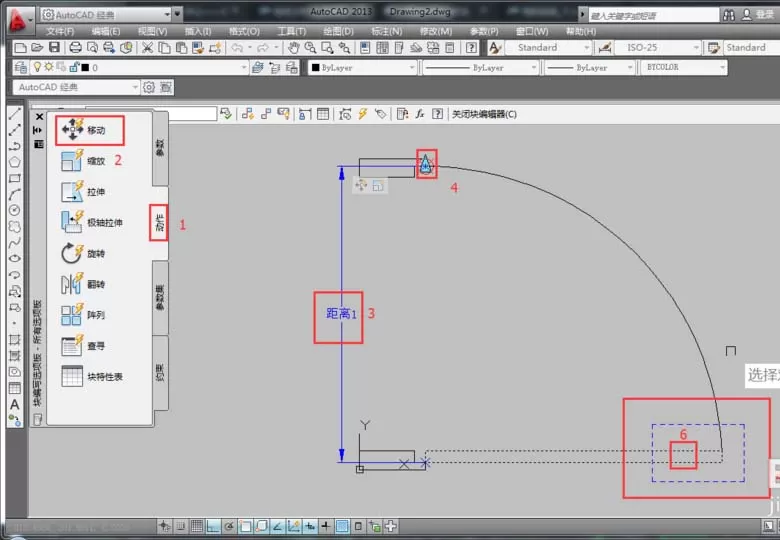

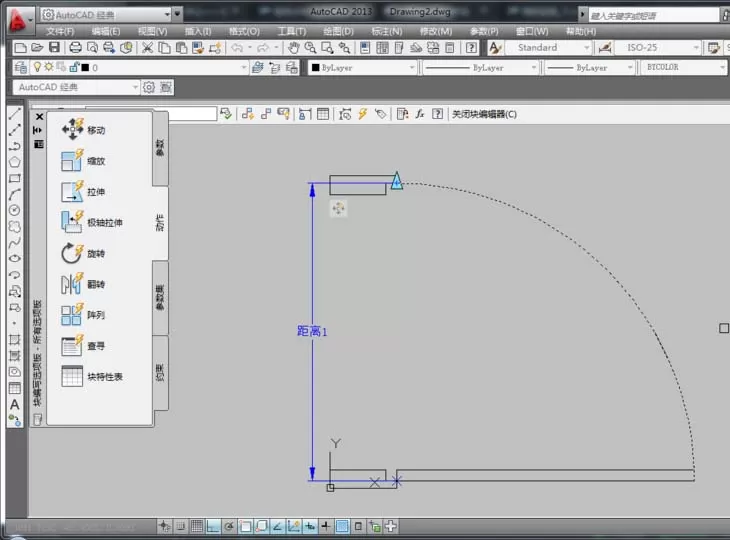

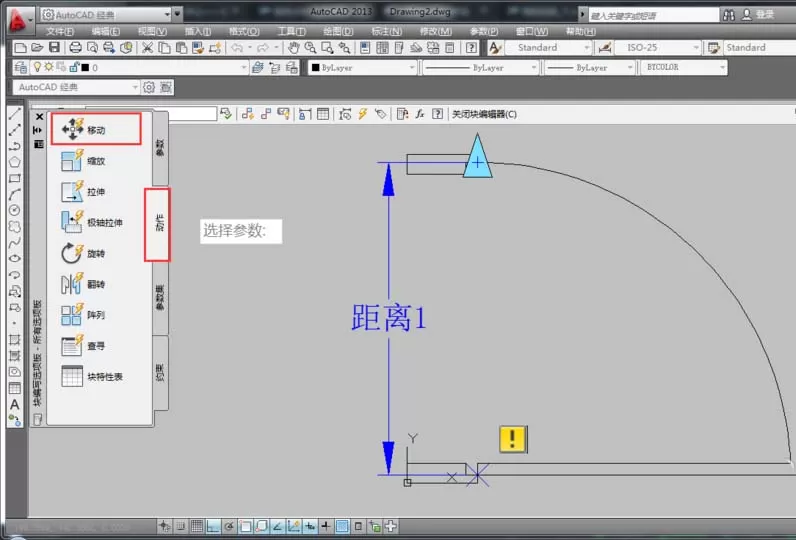

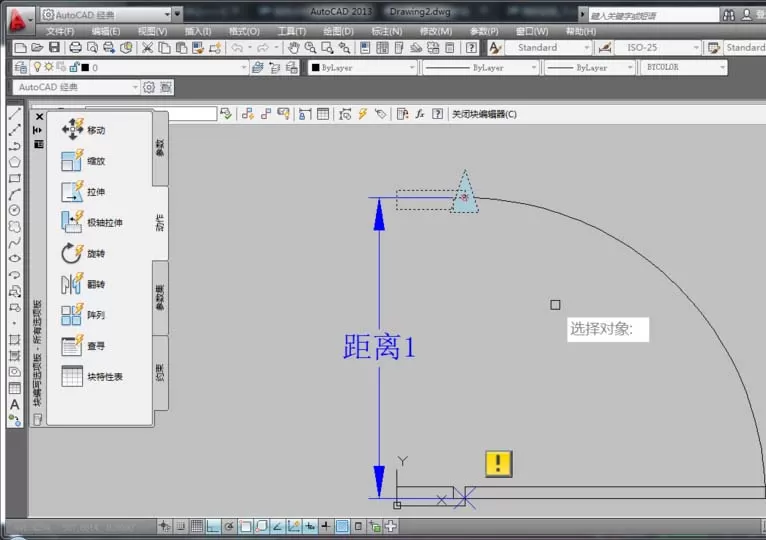

  6、在“块编写选项板”中的“动作”选项中选择“移动”项，然后根据命令行提示，在选择参数时，选择已经创建的线型(距离1)，系统提示“选择对象：”时，选择门框对象，按空格键确定，从而形成了一个移动图标，表示创建好了移动。如图所示。

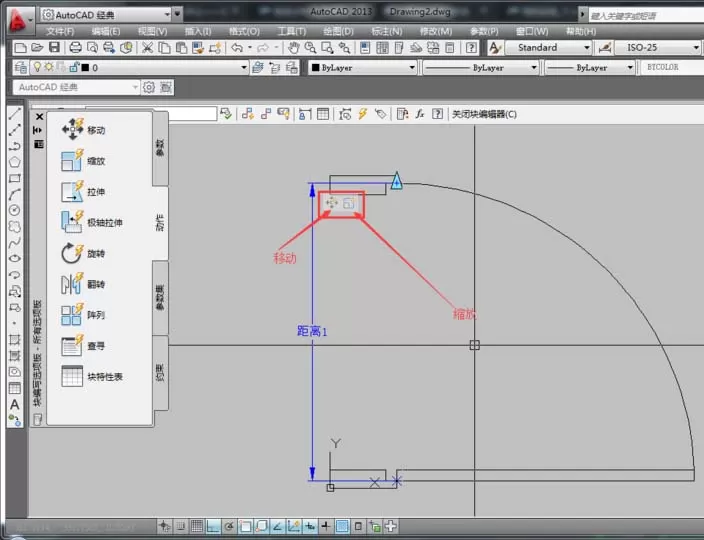

  7、在“块编写选项板”中的“动作”选项中选择“缩放”项，然后根据命令行提示，在选择参数时，选择已经创建的线型(距离1)，系统提示“选择对象：”时，选择开门弧型对象，按空格键确定，从而形成了一个缩放图标，表示创建好了缩放。如图所示。

  8、在“块编写选项板”的“动作”选项中选择“拉伸”项，然后根据命令行提示，选择创建的线型，系统提示“选择对象：”时，选择所有门板对象，按空格键确定，从而形成了一个拉伸图标，表示创建好了动态拉伸。如图所示。

  9、选择形成了一个拉伸图标，在空白处点击鼠标右键选择“特性”。修改"角度偏移"值：270。

  上面就是小编带来的CAD创建动态块建筑门图块的操作过程，大家都学会了吗?
