有很多伙伴不清楚CAD2017把图纸转换成JPG格式的操作教程，所以下面小编就讲解了关于CAD2017把图纸转换成JPG格式的的具体操作方法，大家可以去下文看一看。

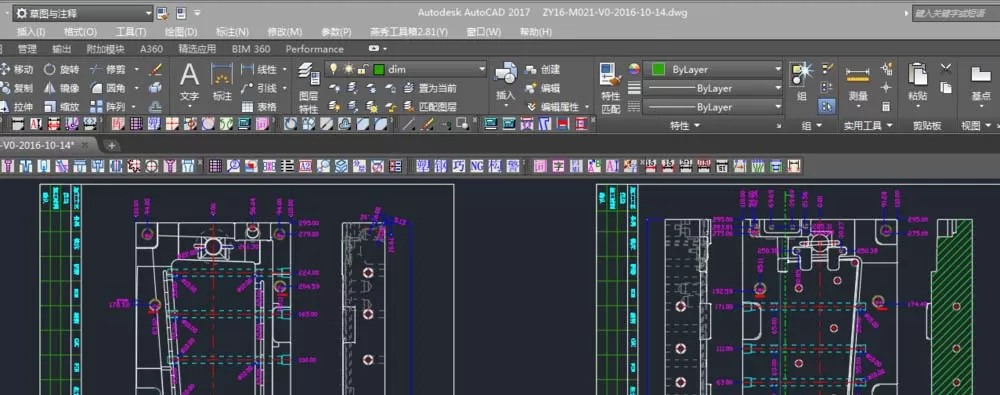

  1、CAD2017用户可能会有疑问，想把CAD图纸做成图片，直接截图不就可以了么?截图也是没错的，但是截图后的图片放大后，其会失真，下面我就给大家普及下使用最新的CAD2017软件转像成JPG的过程;

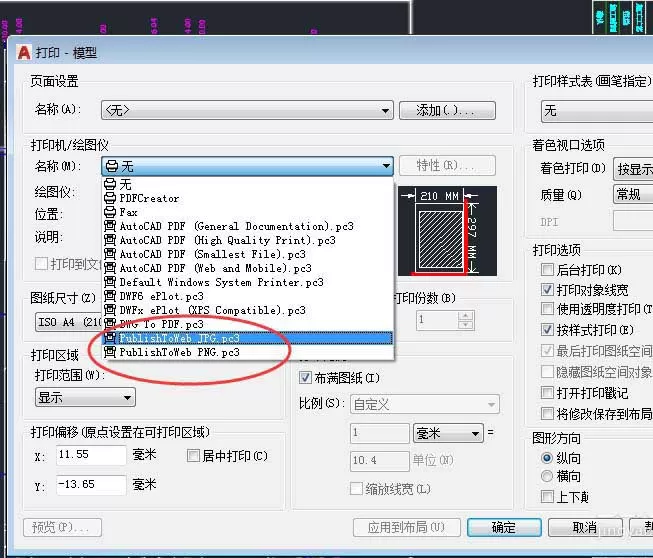

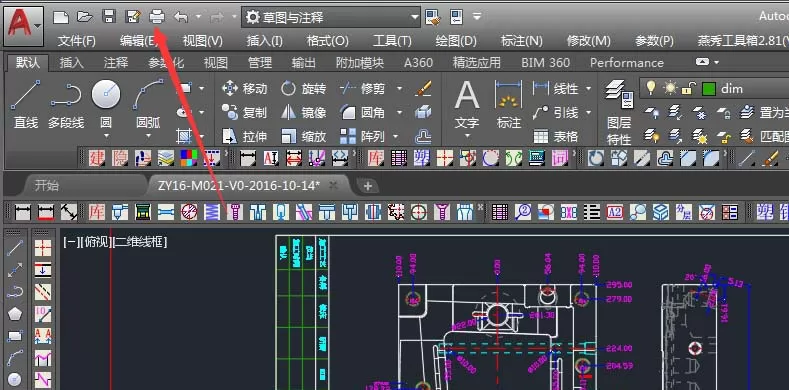

  2、点开CAD打印机之后，按下图选择打印机，可以根据需要制作JPG与PNG两种图片格式;

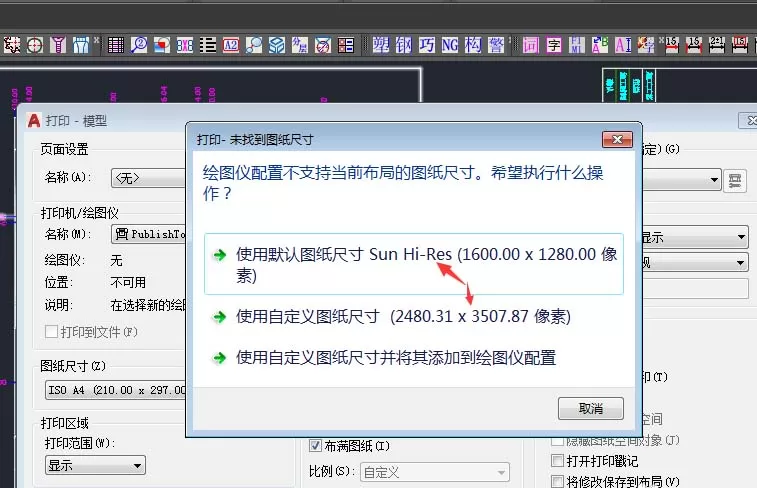

  3、在选择完JPG打印机后，其会提示选择图纸的尺寸，根据提示选择即可;

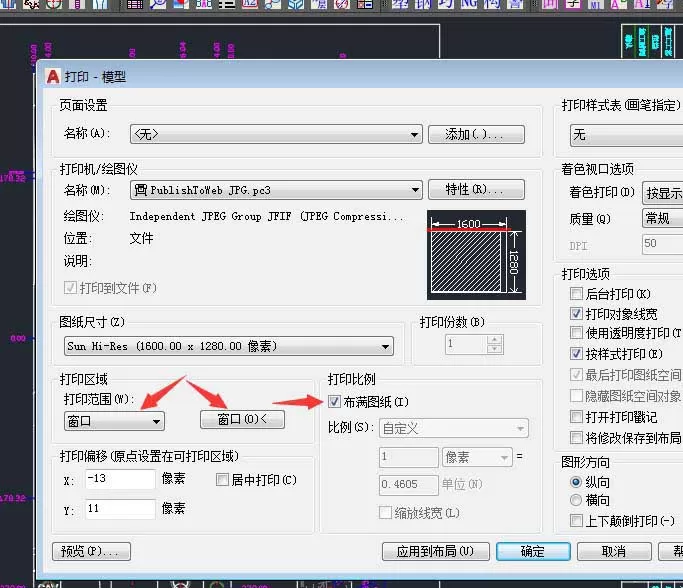

  4、像平常打印图纸一样，选择窗口，然后选择图纸的边界，调整成布满图纸;

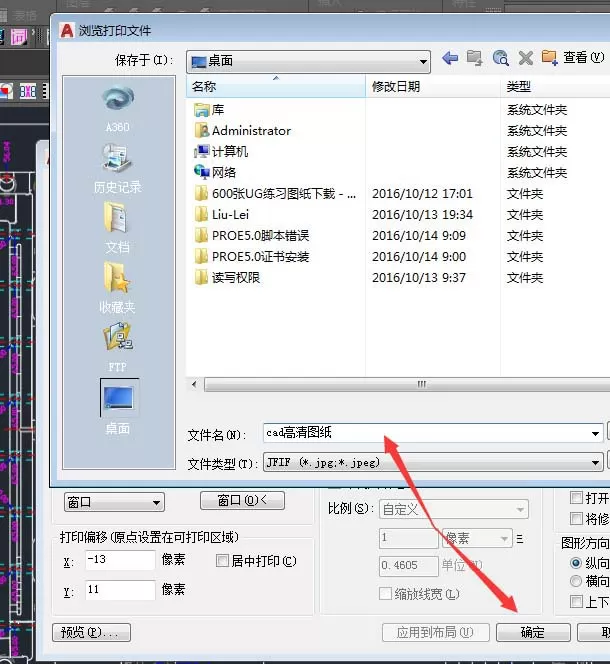

  5、点确认打印后，其会弹出CAD2017打印图片的保存地址;(此地址一定要记得，不然等下找不到);

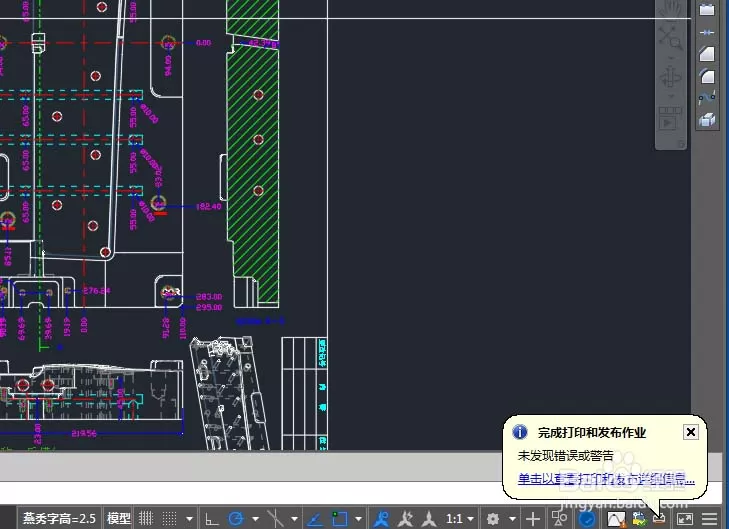

  6、当图片输出完成后，在AUTO CAD2017的右下角，其会出现提示;

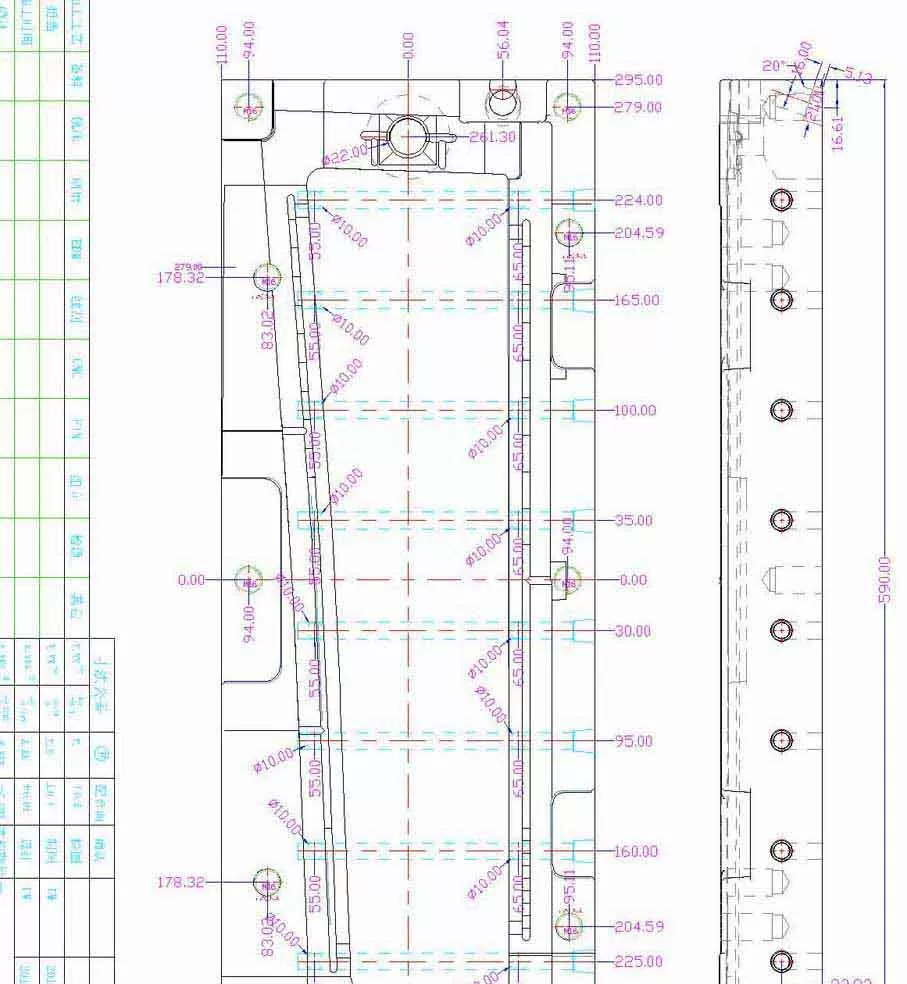

  7、找到刚才图片保存的地址，可以看到刚转出的图片，到此，使用CAD转换成JPG图片完成。

  上面就是小编带来的CAD2017把图纸转换成JPG格式的操作教程 ，大家都学会了吗?
